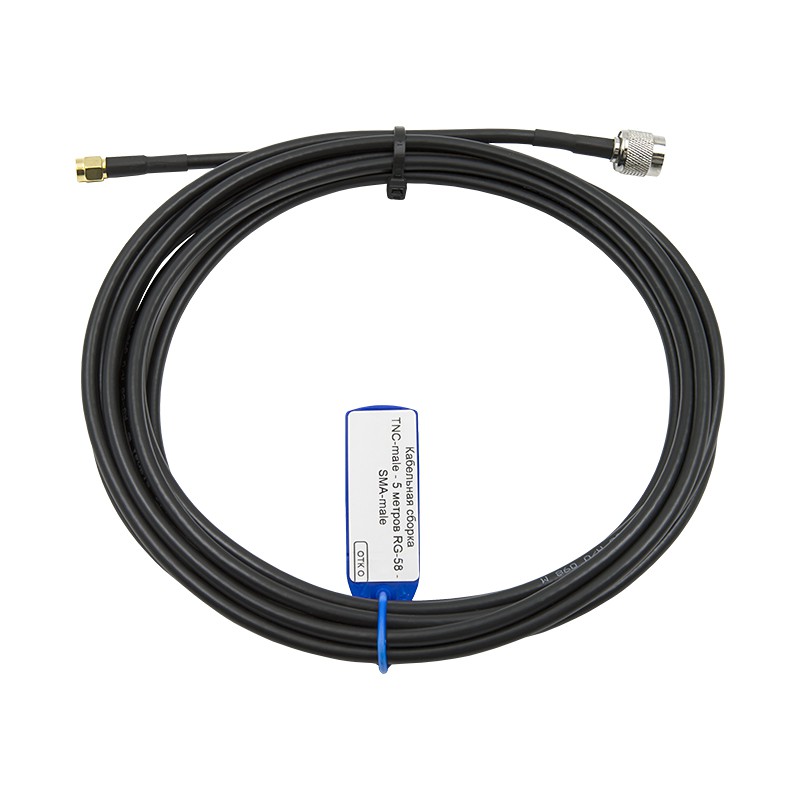

Кабельная сборка TNC-male - 5 метров RG-58 - SMA-male

Коммутационный ВЧ-кабель для устройств с волновым сопротивлением 50 Ом, оснащенных разнотипными входами. На одном конце провода установлена вилка SMA, на другом — вилка стандарта TNC. Провод типа RG-58 A/U толщиной 5 мм отличается повышенной эластичностью, что позволяет прокладывать его вдоль стеклопакетов, возле дверных проемов либо применять при подключении расположенной рядом техники. Длина кабеля — 5 метров.

Линия TNC/SMA для подключения радиоустройств

Готовая сборка представляет собой участок ВЧ-кабеля с заранее установленными вилками. Подобные изделия служат для соединения внешних антенн, усилителей, измерительной аппаратуры, сплиттеров и разнообразных систем передачи и приема. Поскольку оборудование разных производителей часто оснащается несовместимыми разъемами, оптимальным решением является использование кабеля с подходящей парой коннекторов — без промежуточных переходников.

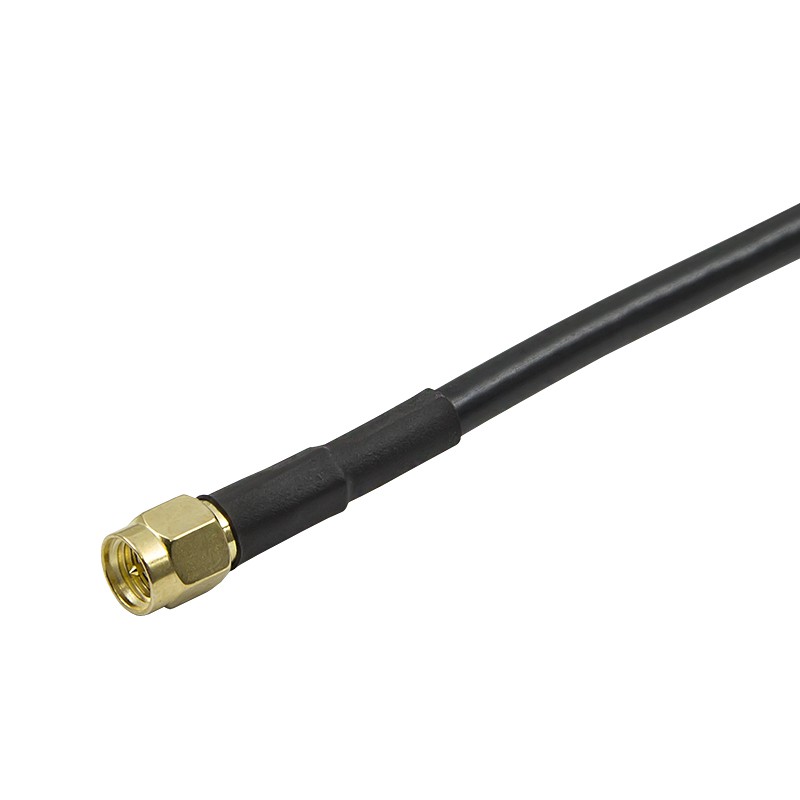

• Разъем №1 — SMA-папа. Малогабаритный штекер SMA подходит для большого числа устройств мобильной связи и портативной радиоэлектроники. Соответствующие гнезда встречаются на роутерах со встроенным LTE-модемом, автомобильных репитерах, генераторах, переносных анализаторах спектра и модулях нелицензируемых диапазонов. Стандартное сопротивление — 50 Ом, фиксация вилки с розеткой происходит посредством резьбы;

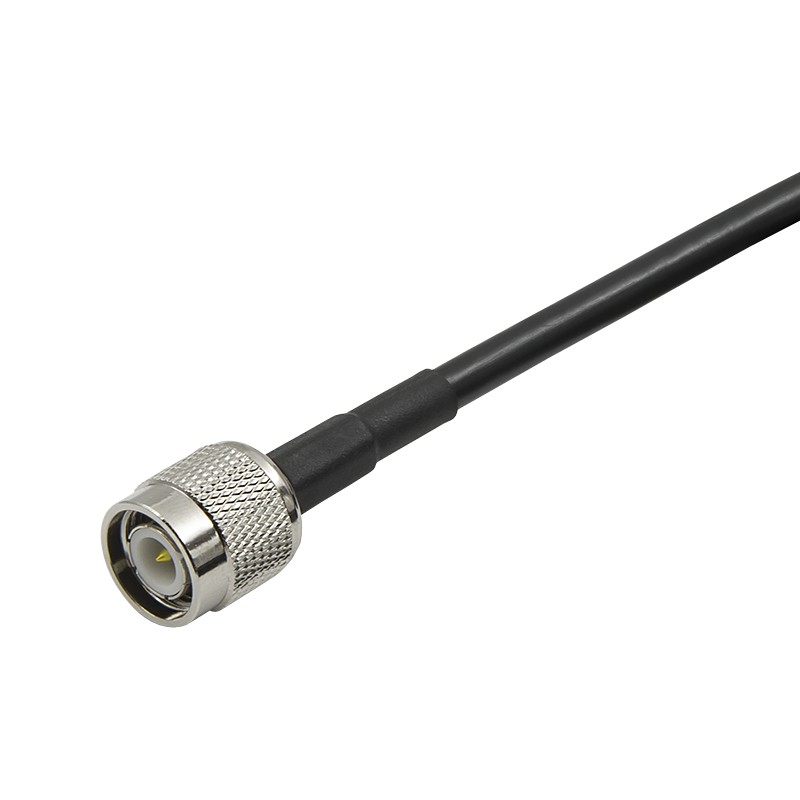

• Разъем №2 — TNC-папа. Более крупный разъем, появившийся в середине XX века. По конструкции схож с серией BNC, но использует винтовой механизм фиксации вместо байонетного замка;
• Кабель RG-58 A/U. В роли основы применяется гибкий провод диаметром 5 мм с центральной медной жилой 1 мм. Он легко укладывается при временных и постоянных подключениях, допускает наружную (уличную) установку;
• Допустимые потери сигнала. На отрезке длиной 5 м затухание остается минимальным: примерно 1,8 дБ при 900 МГц и порядка 3,5 дБ при 2700 МГц.

Сборка с двумя различными штекерами — TNC и SMA — подходит для подключения внешних и внутренних антенн к стационарным GSM-аппаратам популярных марок (включая BS-GSM-Phone), а также для соединения антенн MEDUZA и MEDUZA 18V с навигационными терминалами и транспортной телематикой.

Сборки от GSM -Репитеры.РУ с обжимными штекерами

В процессе производства джамперов мы уделяем особое внимание надежности и исключению производственных дефектов. Технологический процесс строго регламентирован и проходит по проверенной схеме.

• Выбор компонентов. Используются комплектующие только от заслуживающих доверия партнеров — например, производителя Baltic Signal (Россия);
• Применение обжимных штекеров. Для кабеля RG-58 устанавливаются исключительно коннекторы под опрессовку (S-111F и T-111F). Их монтаж выполняется путем сжатия металлической гильзы специнструментом, что обеспечивает плотную фиксацию корпуса и кабельной оплетки;
• Термоусадочная защита. Область обжима закрывается термоусадочной трубкой, препятствующей проникновению влаги и загрязнению. Шнуры можно использовать вне помещений при температуре от -40°С до +70°С;
• Информационная бирка. Изделие оснащается маркировкой для удобного распознавания на монтаже.

В ассортименте представлены десятки вариантов сборок с различными комбинациями штекеров и разновидностями кабеля. Если не удалось подобрать нужную конфигурацию — оформите индивидуальный заказ. Узнать подробности о товаре можно по телефону 8-800-3333-965.
