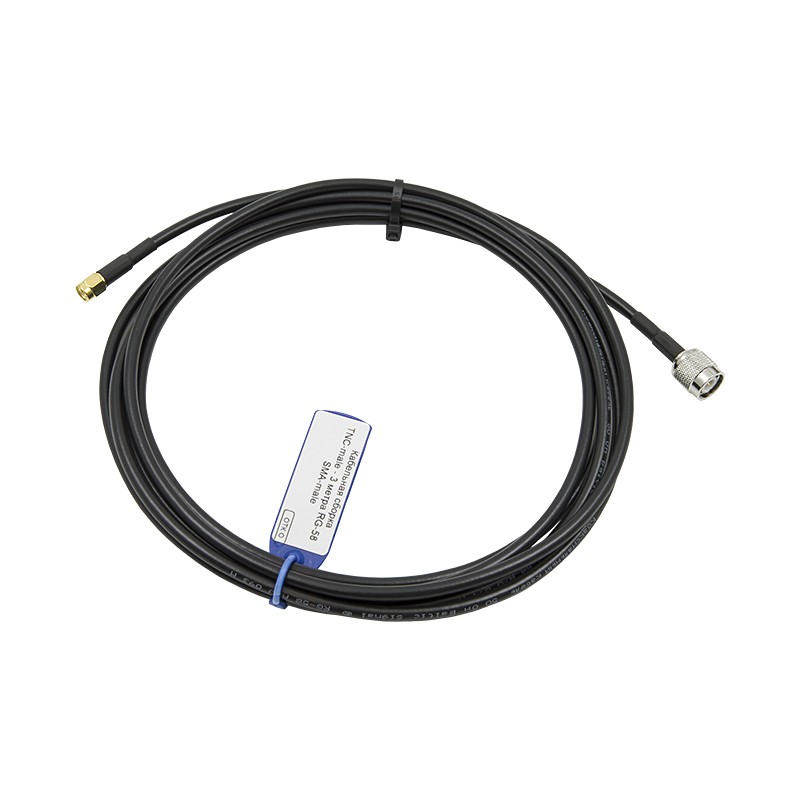

Кабельная сборка TNC-male - 3 метра RG-58 - SMA-male

Радиокабель для соединения оборудования 50 Ом с разным типом коннекторов. На одном конце сборки располагается вилка SMA-серии, а на противоположном — вилка TNC. Провод марки RG-58 A/U имеет диаметр 5,0 мм и легко гнется, поэтому его можно использовать при прокладке вдоль оконных рам, дверей, для соединения близстоящей аппаратуры и т. п. Длина — 3 метра.

Сборка с разъемами TNC / SMA для радиоаппаратуры

Кабельная сборка — это отрезок радиочастотного кабеля с заранее установленными разъемами («в сборе»). Изделие используется для подключения наружных антенн, измерительных приборов, пассивных компонентов и других устройств к активным передатчикам и приемникам. Поскольку производители часто используют разные виды разъемов на своем оборудовании, для подключения рекомендуется использовать кабель с подходящими соединителями — без переходников и адаптеров.

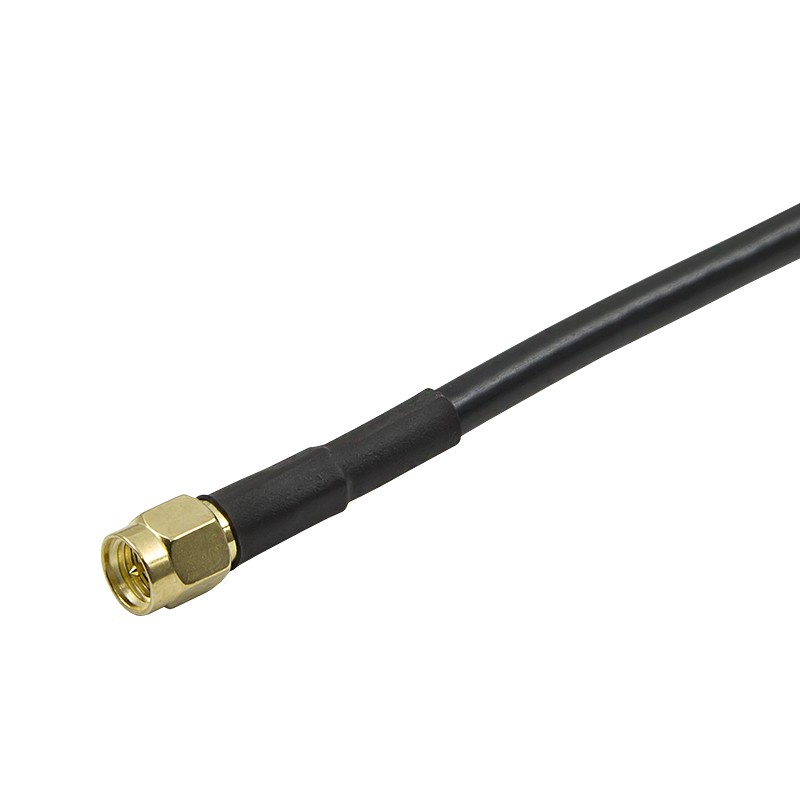

• Сторона 1 — SMA-male. Компактный соединитель SMA совместим со многими приборами сотовой связи, особенно портативного форм-фактора. Ответные розетки часто устанавливаются на LTE-роутерах, усилителях, генераторах, переносных анализаторах спектра, а также радиомодулях различных стандартов ISM (например, LPD433, 868 МГц и т. п.). Разъем имеет стандартное сопротивление 50 Ом, вилка с розеткой соединяется при помощи резьбы;

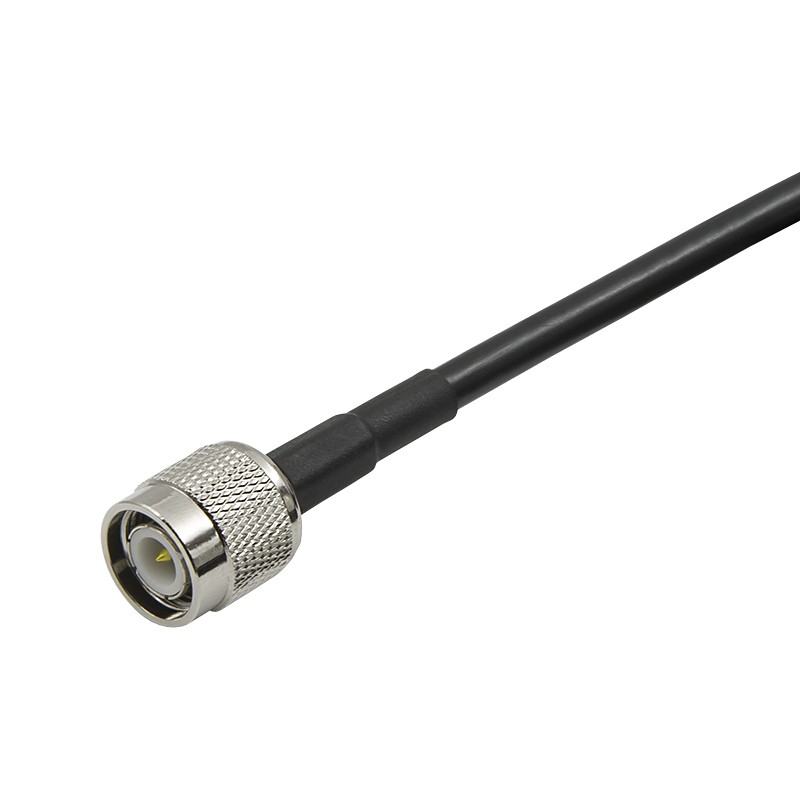

• Сторона 2 — TNC-male. Более крупный коннектор, разработанный в 1950-х гг. Структурно разъем повторяет серию BNC, но имеет резьбовое соединение с розеткой (в отличие от байонета у предшественника);
• Гибкий кабель RG-58 A/U. В основе сборки использован кабель Ø5,0 мм с медной жилой Ø1,0 мм. Эта марка известна своей гибкостью, ее легко использовать для временных или стационарных подключений, в том числе в уличных условиях;
• Допустимые потери мощности. На длине 3 м кабель вносит лишь незначительные потери в сигнал. Так, затухание на частоте 900 МГц не превышает 1,1 дБ, а на более высокой частоте 2,7 ГГц составляет около 2 дБ.

Кабель с сочетанием разъемов TNC и SMA может использоваться для подключения комнатных и наружных антенн к популярным маркам стационарных GSM-телефонов (например, BS-GSM-Phone) или для соединения GNSS-антенны MEDUZA с роутерами и трекерами для транспорта.

Кабельные сборки с обжимными разъемами

При производстве радиочастотных кабельных сборок мы ставим в приоритет долговечность и исключение брака. В связи с этим производственный процесс полностью отлажен и следует установленному протоколу.

1. Тщательный отбор комплектующих. Доверяем только проверенным поставщикам, таким как российское предприятие Baltic Signal;
2. Использование обжимных разъемов. Коннекторы для кабеля RG-58 используются только обжимного типа (S-111F и T-111F). Эти вилки устанавливаются путем опрессовки: специальным инструментом производится сжатие металлической втулки, которая прочно фиксирует хвостовую часть разъема и участок провода;
3. Термоусадочная трубка для герметизации. Место обжима прикрывается термоусадочным материалом, которая препятствует попаданию внутрь влаги и пыли. Сборки могут использоваться на улице при температуре от -40°C до +70°C;
4. Удобная маркировка. Сборка снабжается ярлыком для простой идентификации во время монтажа.

В нашем каталоге собраны десятки сборок с разнообразным сочетанием разъемов и типов кабеля. Если вы не нашли нужную позицию, оформите заказную позицию. Задать вопрос о товаре всегда можно по телефону 8-800-3333-965!
