Кабельная сборка UHF-male - 2 метра RG-58 - UHF-male

Короткий соединительный кабель для радиостанций. В основе использован коаксиальный провод RG-58 A/U, который по умолчанию применяется на большинстве радиоточек. Установленные коннекторы UHF-male зафиксированы методом обжима. Шнур подходит для соединения раций с наружными антеннами на стационарных объектах или в транспортных средствах.

Когда применяется UHF -кабель для радиостанций?

Большинство стационарных и автомобильных раций используют коннекторы серии UHF для подключения наружной антенны. Коннекторы имеют резьбовой тип соединения вилки и розетки, однако их применение ограничено низкими частотами (обычно не свыше 300 МГц). Несмотря на свое название (англ. Ultra High Frequency), эти разъемы имеют нестабильное волновое сопротивление, которое может опускаться с номинальных 50 Ом до 35 Ом и даже ниже. В связи с этим коннекторы практически не используются с ВЧ-техникой и в основном встречаются лишь на радиостанциях VHF-диапазона.

С помощью кабельной сборки UHF соединяют:

• Наружные антенны с рацией внутри салона транспортного средства или внутри здания;
• Рацию с последующим усилителем мощности;
• Военную и ведомственную технику старых стандартов;
• Радиолюбительское оборудование.

Короткая кабельная сборка для радиостанций

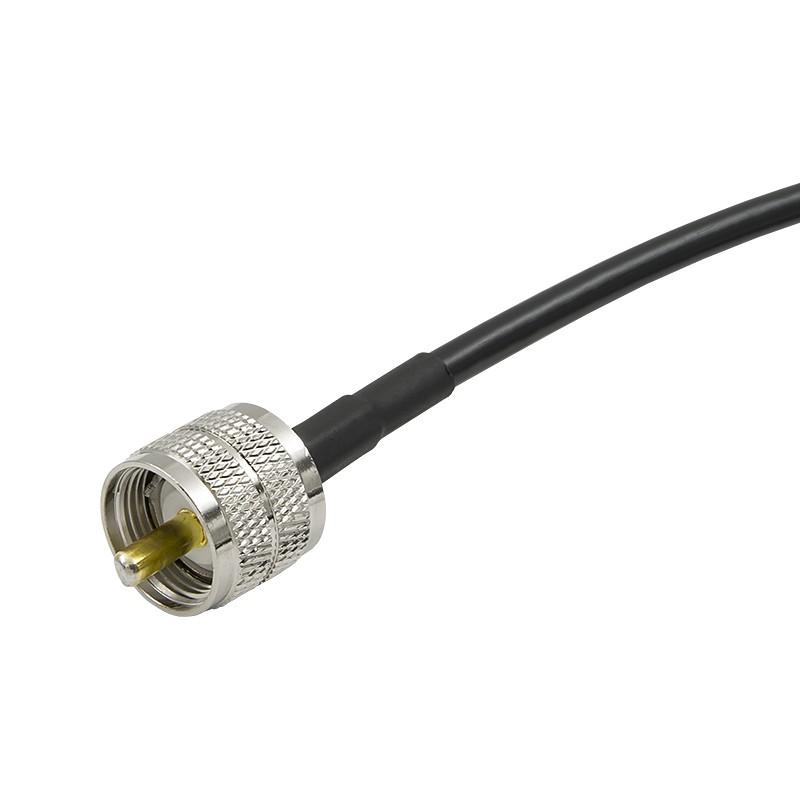

Кабель с обеих сторон имеет коннекторы UHF-male (вилки), которые также известны под обозначением PL-259.

• Марка кабеля — RG-58 A/U. Разъемы установлены на кабель Ø5,0 мм с цельной медной жилой. Серия RG-58 по умолчанию используется в радиотехнике для гибких и коротких соединений;
• Длина от разъема до разъема — 2 метра. Длины линии достаточно для соединений на небольшой дистанции, например, при близком размещении приемной аппаратуры к антенне;
• Обжимные разъемы с пайкой. Мы используем обжимные вилки (U-111F), которые монтируются на оболочку кабеля при помощи кримпера (инструмента для опрессовки). Такой монтаж обеспечивает наибольшую надежность даже при частых манипуляциях (переподключениях). Центральная жила кабеля паяется к центральному пину с передней стороны;
• Термоусадка для герметизации. «Хвосты» разъемов защищены термоусадочным материалом, который блокирует воду и пыль. Сборку можно использовать под открытым небом без дополнительной защиты при соблюдении температурных норм кабеля (от -40°C до +70°C).

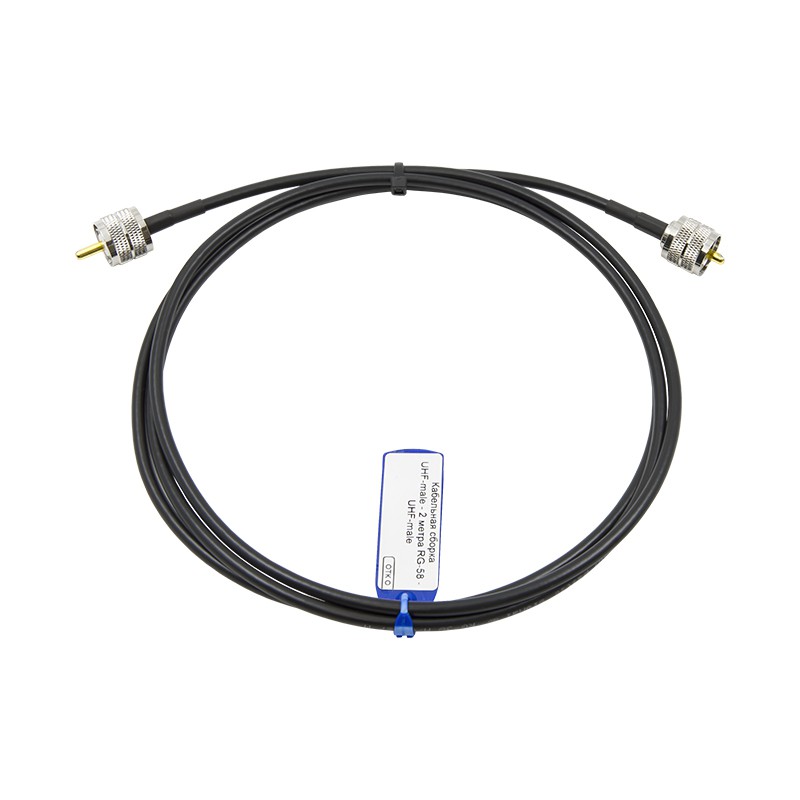

Каждая сборка проходит контроль ОТК. Во время серии тестов инженер проверяет корректность обжима, проходимость сигнала по жиле и отсутствие опасных дефектов (таких как КЗ между жилой и оплеткой). Проверенный кабель снабжается ярлыком для простой идентификации изделия и только после этого передается в продажу.

Чтобы купить кабель 2 м для радиостанций, нажмите «В корзину» и оформите покупку онлайн. Не нашли подходящий кабель? Обратитесь к конструктору, чтобы составить индивидуальный заказ. На вопросы об усилении связи и интернета вам всегда ответят наши менеджеры по телефону 8-800-3333-965!
