Кабельная сборка SMA-male угловой - 50 сантиметров RG-402 - SMA-male угловой

Цена: 1 050 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3999

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

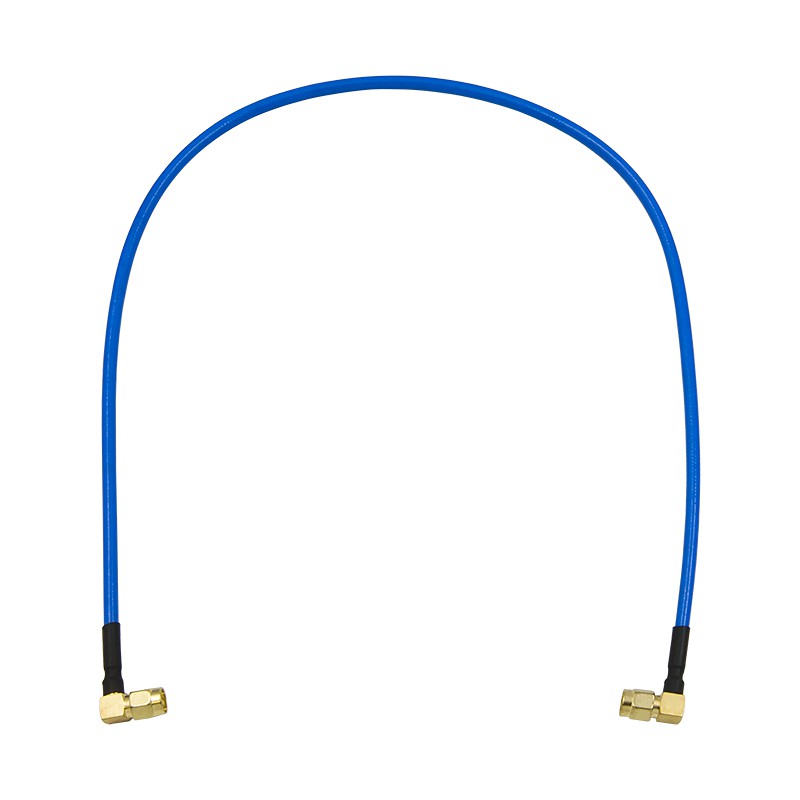

Короткий отрезок кабеля RG-402 (50 см) с установленными коннекторами SMA-male углового конструктива. Эта кабельная сборка применяется как джампер (коммутационный РЧ-кабель) для подключения сотовых модулей, LTE-роутеров и измерительных приборов к антеннам и другим видам устройств. Кабель RG-402 имеет низкие потери и обладает инертной FEP-оболочкой, которая выдерживает широкий спектр температур и соприкосновение с различными химическими веществами.

Коммутационный РЧ-кабель (джампер) на базе RG-402

RG-402 — это полужесткая марка кабеля с плотным экраном (100% покрытие). Экран состоит из пропаянной оплетки, которая обеспечивает качественную изоляцию от наружных помех и «наводок». Внешний диаметр провода — 4,1 мм. Эта марка применяется с оборудованием, когда нужно гарантировать, что сторонние источники ЭМИ и эффекты окружающей среды не окажут воздействия на качество передачи.

  • Кабель более жесткий, чем обычные «коаксиалы» схожего диаметр (например, RG-58 имеет более эластичную структуру). Повышенная жесткость обусловлена сплошным слоем экрана, который увеличивает защиту от внешних электромагнитных источников. Линии RG-402 рекомендуются при групповой прокладке или наличии поблизости активного излучающего ВЧ-оборудования;
  • Синяя оболочка из FEP (фторэтиленпропилен) рассчитана на широкий диапазон температур от самых низких (-55°C) до очень высоких (+155°C). Этот материал известен своей инертностью и невосприимчивостью к большинству химических веществ, которые могут повредить другие виды оболочек;
  • Малые потери в кабеле обеспечены проводником с серебряным покрытием и общепринятым импедансом 50 Ом. Марка RG-402 рассчитана на передачу сигнала частотой до 34 ГГц, хотя чаще применяется с частотами мобильной связи, WiFi и радиостанций.

Длина 50 см является оптимальной для соединения рядом находящегося оборудования или коммутации внутри корпусов, монтажных шкафов и других видов оболочек. Если гибкости провода недостаточно для ваших задач, используйте пигтейл.

Угловые SMA-разъемы: для подключения в сложных условиях

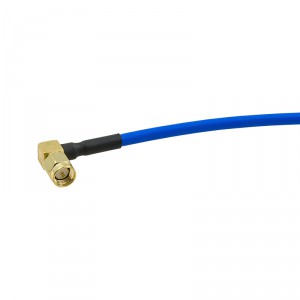

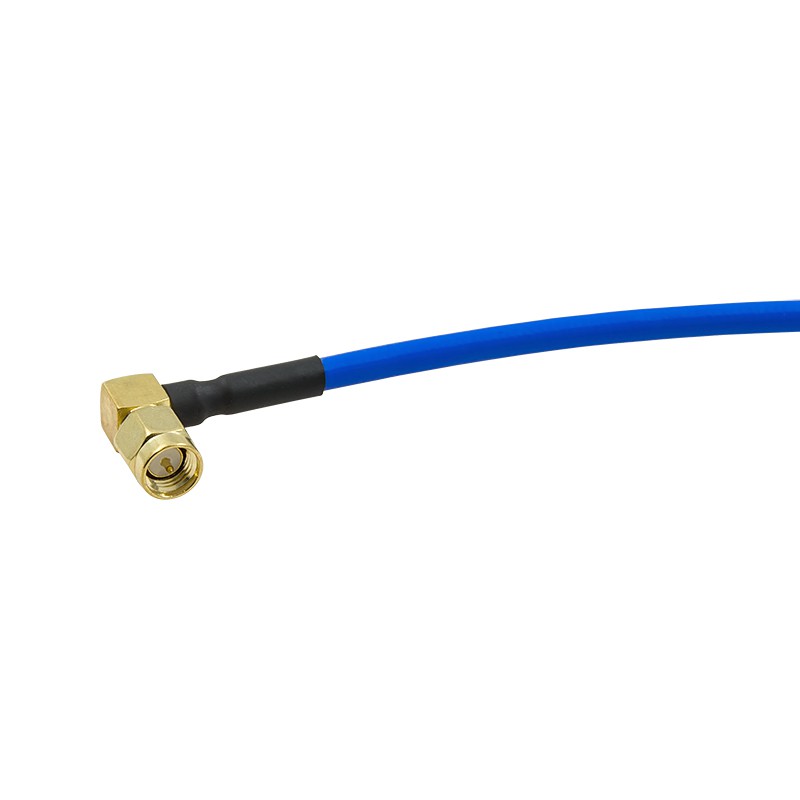

С обеих сторон провода установлены SMA-вилки углового типа. Коннектор располагается к плоскости кабеля под прямым углом (90°), что упрощает его подключение к труднодоступному оборудованию или в условиях нехватки свободного пространства для подвода провода.

Коннекторы SMA — одна из классических серий разъемов 50 Ом для радиосоединений. Они имеют компактный размер, который экономит место на оборудовании. Обычно розетки устанавливаются на платах и корпусах устройств (включая антенны), а вилки — на кабельных сборках и пигтейлах. SMA-разъемы общеприняты в сфере сотовых коммуникаций: их можно встретить на LTE-маршрутизаторах, GSM-терминалах и корпусных модемах, стационарных телефонах с SIM-картой. Также они используются с оборудованием, работающим в безлицензионных диапазонах раций и спецоборудования.

Разъемы на кабель установлены пайкой. Кабельные сборки нашего производства проходят обязательную проверку для исключения брака. Надежные и долговечные джамперы выдерживают многократные циклы соединения, поэтому их можно применять не только для разового монтажа, но также для тестов или отладки системы в полевых условиях.

Чтобы купить кабельную сборку RG-402 (0,5 м), добавьте товар в корзину. Наши менеджеры и инженеры будут рады ответить на вопросы и предложить оптимальное оборудование для ваших задач связи по телефону 8-800-3333-965!

Характеристики
Разъем (сторона 1) SMA-male
Разъем (сторона 2) SMA-male
Длина 50 см
Марка кабеля RG-402 (CF-141-50-FEP)
Центральный проводник (материал) посеребренная медь (SC)
Центральный проводник (диаметр) 0,91 мм
Изоляция (материал) политетрафторэтилен (ПТФЭ)
Изоляция (диаметр) 2,98 мм
Экран проволочная медная оплетка, покрытая оловом
Диаметр экрана 3,58 мм
Внешняя оболочка (материал) фторэтиленпропилен (ФЭП)
Внешняя оболочка (диаметр) 4,10 мм
Цвет синий
Рабочая частота 0–34 ГГц
Волновое сопротивление 50 Ом
Погонная емкость 95,1 пФ/м
Скорость распространения 70%
Испытательное напряжение 5000В
Рабочее напряжение 1900В
Затухание (на 100 м) 500 МГц: 26 дБ
1000 МГц: 39 дБ
3000 МГц: 84 дБ
5000 МГц: 92 дБ
10000 МГц: 138 дБ
20000 МГц: 210 дБ
Минимальный радиус изгиба (однократный) 8 мм
Минимальный радиус изгиба (многократный) 40 мм
Рабочая температура от -55°C до +155°C
