Кабельная сборка N-male - 1 метр 5D-FB - N-female

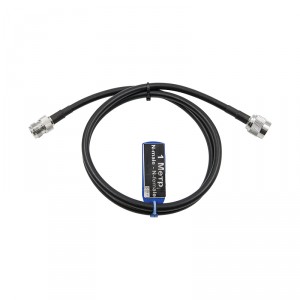

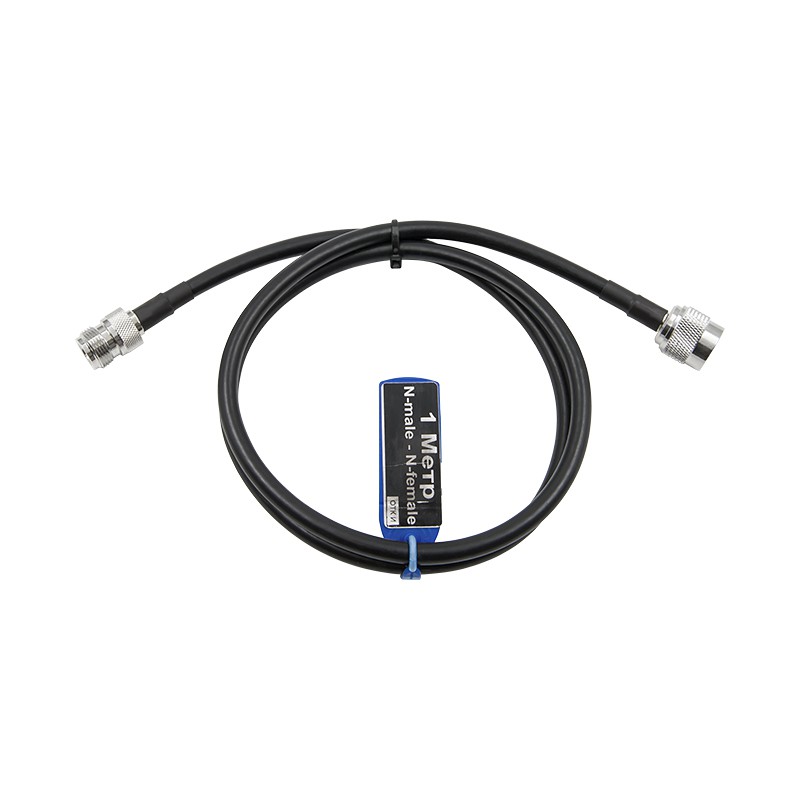

Метровый кабель 5D-FB (Ø7,5 мм) с установленными разъемами N-male (вилка) и N-female (розетка). Эта сборка обычно используется как удлинитель при недостаточной длине основной кабельной линии или для соединения устройств с соответствующими ответными коннекторами.

Где применима короткая сборка 5D-FB?

Джамперы небольшой длины с разнотипными коннекторами («мама» и «папа») обычно используются, чтобы нарастить длину другой кабельной трассы. В остальных случаях они применяются для передачи РЧ-сигнала между антенной, передатчиком и другими элементами системы связи.

Такой кабель может быть использован в системах усиления связи на базе репитеров и магистральных усилителей, с оборудованием WiFi-сетей, измерительными приборами (анализаторами, генераторами) и прочими устройствами передачи и приема высокочастотных сигналов.

Особенности кабельной сборки

• Серия коннекторов N-типа. Соединители N применяются в радиосвязи. Надежный резьбовой контакт устойчив к вибрациям, а их повсеместное распространение повышает совместимость и универсальность;
• Разнотипные разъемы -male / -female. Использование таких коннекторов позволяет использовать провод в качестве удлинителя или соединять оборудование, которое имеет разнотипные ответные коннекторы;
• Качественный кабель 5D. Эта марка радиочастотного провода обладает низкими потерями при небольшом диаметр (7,5 мм) и хорошей эластичности. Сборка легко сгибается и может быть установлена в местах, куда невозможно провести более толстые фидеры;
• Волновое сопротивление 50 Ом. Коннекторы и кабель имеют сопротивление 50 Ом, которое является общепринятым в радиосистемах. Это гарантирует согласованность при подключении к устройствам мобильной связи, WiFi, радиостанциям и пр.

Обжимной монтаж и проверки

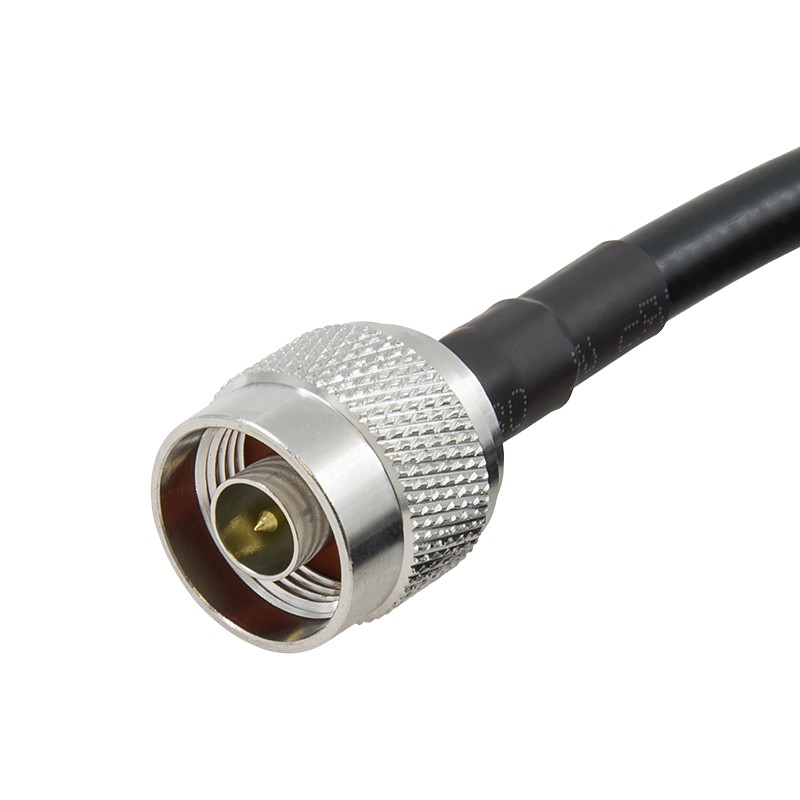

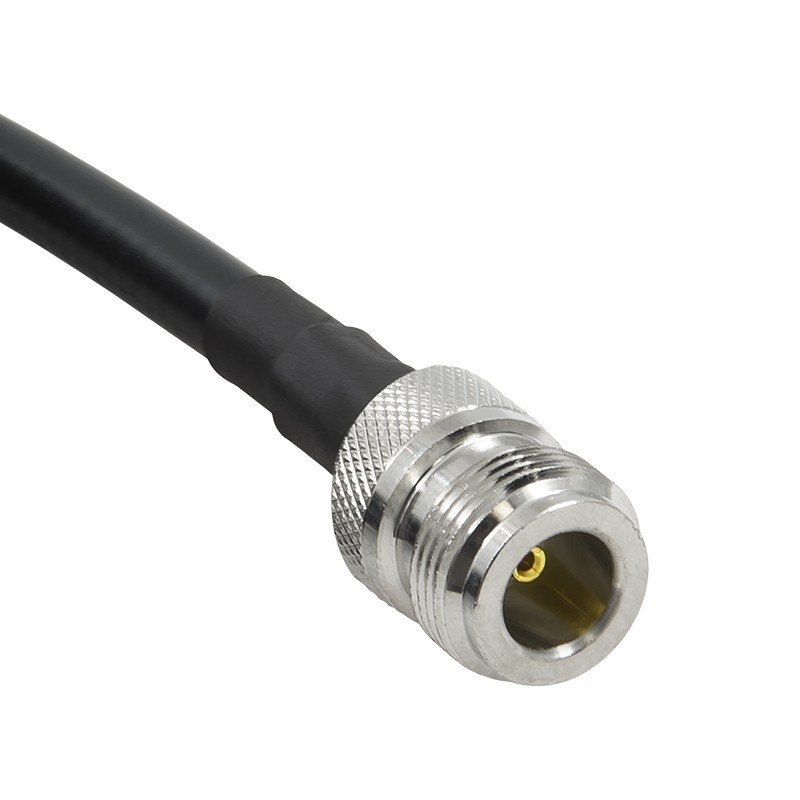

Разъемы установлены на сборку обжимным методом (корпус коннектора фиксируется металлической гильзой, которая равномерно деформируется шестигранной матрицей). Центральный пин припаян к проводнику, а поверх разъема установлена защитная термоусадка.

Кабельная сборка проходит контроль нашего отдела качества. В ходе тестов проверяется целостность жилы, прочность и исправность обжима. В обязательном порядке проверяется отсутствие КЗ между проводников и экраном.

Изделие подходит для монтажа в помещениях и на улице при температуре от -40°C до +75°C. Наружная PVC-оболочка выдерживает солнце, регулярные перепады температуры и осадки.
