Кабельная сборка SMA-male - 5 метров RG-58 - SMA-female (удлинитель)

Цена: 850 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3317

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

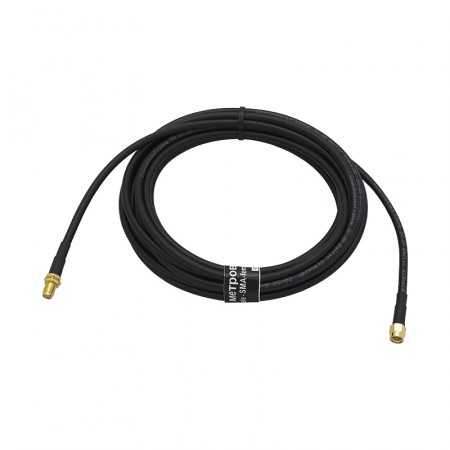

Радиокабель-удлинитель RG-58 длиною 5 метров с установленными ВЧ-разъемами SMA-male (штырь) и SMA-female (гнездо). Сочетание миниатюрных коннекторов с кабелем малого диаметра обеспечивает удобную прокладку в помещениях, а также ввод провода внутрь помещения с улицы без перфорации крупных отверстий в стенах или оконных рамах. RG-58 легко умещается в бытовых пластиковых каналах и плинтусах.

Для соединения устройств и удлинения трассы

Поскольку сборка оснащена разъемами разного «пола» («мама» с одной стороны и «папа» с другой), она обычно используется для соединения приборов разного вида. Female-коннекторы обычно размещаются производителями на корпусах приборов, в то время как male-коннекторы чаще монтируются на кабелях.

Таким образом, эту кабельную сборку вы можете использовать для соединения таких устройств, как:

  • Выносная антенна + сотовое устройство. Часто внешние антенны имеют магнитное основание или врезное крепление, а для их подключения используется интегрированный отрезок провода. Чтобы соединить такую антенну с вашим мобильным устройством на большом расстоянии, вы можете использовать удлинитель. С его помощью выносные антенны можно подключить к LTE-роутерам, модемам, устройствам GSM-телефонии, усилителям и проч.;
  • Измерительные приборы. Анализаторы спектры, генераторы и другие приборы для снятия показаний часто используются совместно с переходниками, аттенюаторами и нагрузками, требующими особенной конфигурации разъемов;
  • Другие радиокабели. Благодаря разъему «мама» с одной стороны, вы можете подключить сборку к другому, уже проложенному кабелю, для его удлинения. Это позволяет избежать ненадежных способов сочленения, таких как скрутка и пайка.

Кабель RG-58 и разъемы SMA имеют общее сопротивление 50 Ом и подходят для различных радиотехнических применений в сфере GSM/3G/4G, WiFi, GNSS и др. Перед оформлением заказа обязательно убедитесь, что конфигурация разъемов подходит под ваш тип оборудования!

Затухание сигнала и конфигурация кабеля

Кабель марки RG-58 имеет средние потери затухания и уступает другим коаксиалам, таким как 5D, 8D или 10D. Это не означает, однако, что использование этой кабельной сборки снижает работоспособность вашей радиосистемы. Дело в том, что на расстоянии 5 метров потери сигнала крайне малы. Так, они составляют всего 1,8 дБ на частоте 900 МГц и около 3 дБ на частоте 2500 МГц. Большинство систем связи позволяет уверенно пренебречь такими значениями.

Структура кабеля RG-58 — классическая коаксиальная. Внутри находится медная проволока (жила) Ø1,02 мм. Слой вспененного полиэтилена разделяет жилу от двойного экрана, который состоит из сплошной фольги и оплетки. Оболочка ПВХ черного цвета защищает коаксиал от осадков, пыли, коррозии и солнечного воздействия. Изделие выдерживает работу при температурном режиме от -40°C до +70°C.

Почему стоит выбрать нас?

  • При изготовлении сборок мы используем проверенный кабель, чьи электрические и физические характеристики точно соответствуют паспортным;
  • Разъемы устанавливаются только обжимным способом, который признан индустрией самым надежным. В отличие от прижимных коннекторов, обжимные разъемы почти никогда не «сползают» с кабеля, не «болтаются» и не прокручиваются;
  • Герметизация и эстетичный вид обеспечиваются установкой термоусадки, которая защищает все места стыков и сочленений;
  • Каждая кабельная сборка проходит ряд тестов, включающих физическую проверку качества обжима, исправность передающей линии, отсутствие КЗ и проч.

Все наши кабельные сборки прошли тестирование, и только после проверки поступили в продажу. Вы получите гарантированно работающий и исправный кабель! Если же вы не нашли в каталоге сборку с нужными разъемами, оформите заказную позицию!

Характеристики
Разъем (сторона 1) SMA-male
Разъем (сторона 2) SMA-female
Длина 5 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,02 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Доставка и гарантия
Доставка по Москве 700 руб., 1–2 дня
Доставка по СПб 700 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Тип кабеля
RG-58 RG-58
Длина
5 м 5 м
Разъёмы
SMA-SMA SMA-SMA
Импенданс
50 Ом 50 Ом
