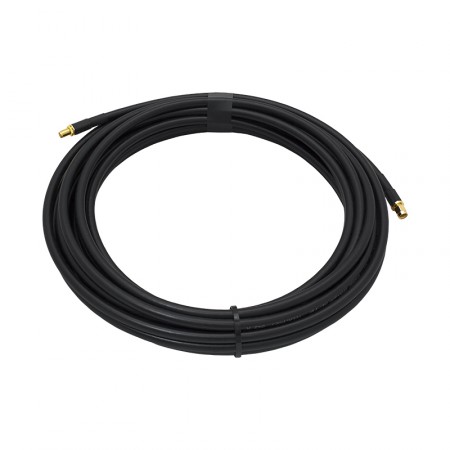

Кабельная сборка RP-SMA-male - 10 метров 5D-FB - RP-SMA-female

10-метровый соединительный шнур (кабельная сборка) с напаянными разъемами серии RP-SMA: штекер с одной стороны (male) и вилка с другой (female). Эта кабельная сборка нацелена на WiFi-оборудование, к которому требуется подключить наружную антенну или другое профильное устройство.

Сборка 5D-FB, совместимая с WiFi-оборудованием

Серия разъемов RP-SMA (то есть SMA с обратной полярностью) была разработана с целью, чтобы обособить WiFi-комплектующие и сделать их несовместимыми с основной массой радиоприборов и аксессуаров. Такие коннекторы имеют «отраженное» размещение гнезда и штыря, что исключает их коммутацию с традиционными SMA-разъемами.

Эта кабельная сборка позволяет:

• Соединить прибор WiFi (точку доступа, роутер, усилитель) с внешней антенной. Обычно такая комбинация разъемов подходит для антенн, имеющих интегрированный кабель. Таким образом, вы сможете разместить антенну на большем расстоянии, чем это предусмотрено встроенным проводом вашей антенны;
• Разместить штыревую антенну, идущую в комплекте с WiFi-устройством, на нужном расстоянии. Эта опция востребована, когда оборудование устанавливается в замкнутом корпусе или пространстве (например, в распределительном шкафу или серверном помещении);
• Выполнить тестирование и калибровку, для которых необходимо соединить WiFi-оборудование с устройствами измерения сигнала;
• Продлить уже существующую кабельную трассу на дополнительные 5 метров без замены всего кабеля.

Коаксиальный кабель 5D-FB известен своими отличными радиотехническими характеристиками. При небольшой толщине (7,54 мм) и достаточной гибкости, он обладает низкими потерями и подходит для передачи даже слабого радиосигнала. Все элементы кабельной сборки, включая кабель и разъемы, имеют общее сопротивление 50 Ом и подходят для использования в связке с WiFi-аппаратурой. Вы можете использовать эту кабельную сборку для единоразового монтажа на объекте или в качестве рабочего инструмента для выездных работ (пусконаладка, тестирование и т. п.).

Сам по себе кабель 5D-FB состоит из внутреннего проводника Ø1,8 мм, диэлектрика, внешнего проводника и оболочки. Центральный проводник выполнен из материала CCA (алюминий, покрытый медью). Внешний проводник, или экран, состоит из двух слоев: фольги и плотной оплетки. Наконец, наружный слой ПВХ защищает проводящую линию от физических воздействий. Оболочка устойчива к холоду, жаре, прямым солнечным лучам и влаге.

Производство и тестирование кабельной сборки

Для этой кабельной сборки нами выбраны обжимные разъемы. Этот тип коннекторов наиболее надежен и долговечен. Процесс установки наконечника заключается в деформировании полой гильзы: специальные клещи с шестигранными губками сжимают втулку, которая скрепляет вместе корпус разъема и провод. В завершение поверх обжатой гильзы устанавливается термоусадочная трубка. Итоговое изделие герметично и может свободно использоваться в помещениях или на открытой местности.

В обязательном порядке кабельная сборка проходит испытание на прочность и проходимость сигнала. Линия передачи проверяется на целостность и отсутствие короткого замыкания, разъемы тестируются на прочность и надежность обжима. Только 100% рабочие и надежные сборки направляются в продажу!
