Кабельная сборка RP-SMA-male - 0,5 метра RG-58 - RP-SMA-female

Цена: 600 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3689

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

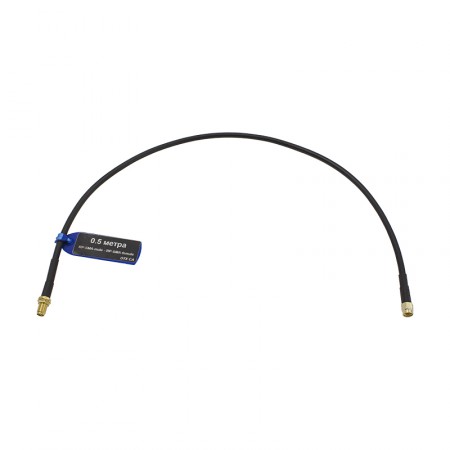

Соединительный кабель малой длины (50 см) с разъемами RP-SMA-male (вилка) и RP-SMA-female. В основе использован коаксиальный кабель RG-58. Чаще всего данная сборка применяется для соединения WiFi-оборудования и внешних антенн, а также в качестве удлинителя. Небольшая длина подразумевает нахождение подключаемых устройств поблизости или их интеграцию внутри одного корпуса.

Кабель-соединитель для приборов и антенн 2,4/5 ГГц

Основная задача небольших соединительных кабелей — обеспечить коммутацию с наименьшими потерями сигнала. Такой провод может использоваться вместо переходника, когда важна гибкость монтажа и минимальное затухание. При этом потери мощности примерно равны потерям при использовании антенных адаптеров.

Сам термин сборка подразумевает объединение нескольких элементов в готовую продукцию. В отношении соединительных проводов речь идет об отрезке кабеля с заранее установленными разъемами:

  • Марка RG-58 A/U (длина 0,5 м). Распространенный коаксиальный кабель для устройств радиосвязи и беспроводных систем. Эта марка имеет малый диаметр (5 мм по наружной оболочке), подходит для комнатного или уличного монтажа и обладает невысоким коэффициентом затухания;
  • Разъемы RP-SMA-male и -female. Эти соединители были спроектированы специально для WiFi-оборудования. Их отличительной чертой стала обратная поляризация. По сравнению с оригинальной серией SMA, версия с приставкой Reverse Polarity получила гнездо на male-коннекторе и иглу на female-коннекторе. Конструкция была изменена специально, чтобы отличать WiFi-совместимое оборудования от устройств общего назначения;
  • Ярлык с названием. На каждое изделие установлен небольшой шильдик, с помощью которого вы сможете легко идентифицировать нужное изделие на фоне многих других.

Использование с WiFi-роутерами, AP и антеннами

Эта кабельная сборка подходит для коммутации WiFi-оборудования. Многие устройства стандартов 802.11 оснащаются антенными входами RP-SMA, и данный кабель позволяет соединить их с антеннами. К совместимым приборам относятся:

  • Маршрутизаторы WiFi и точки доступа (AP — Access Points) со съемными антеннами;
  • Репитеры (ретрансляторы) WiFi-сигнала;
  • Адаптеры WiFi для подключения к USB-портам компьютеров;
  • Антенны частотных диапазонов 2,4 и 5 ГГц;
  • Любые другие приборы, где производитель применяет реверсивный коннекторы серии RP-SMA.

Процесс изготовления кабельной сборки включает установку разъемов обжимным методом. Мы специально используем разъемы под обжим, чтобы гарантировать долговечность соединителей и их устойчивость к регулярными процедурам подключения и отключения. Работоспособность изделия проверяется сотрудниками ОТК: для каждого экземпляра сборки тестируется целостность проводника и отсутствие КЗ между проводником и экраном.

Для разных типов устройств требуются разные кабельные сборки. Найти подходящий вариант можно в каталоге. Если нужного варианта не оказалось в ассортименте, закажите его через форму-конструктор! Задать вопрос об усилении мобильного сигнала или расширении WiFi-сети можно нашим менеджерам по номеру 8-800-3333-965!

Характеристики
Разъем (сторона 1) RP-SMA-male
Разъем (сторона 2) RP-SMA-female
Длина 50 см
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,02 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
