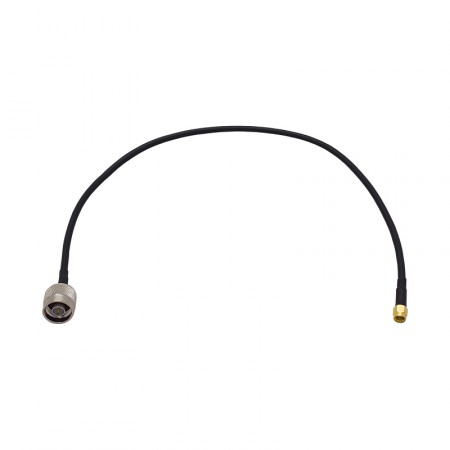

Кабельная сборка N-male - 0,5 метра - RG-58 - SMA-male

Кабельная сборка RG-58 малой длины (0,5 м) для соединения высокочастотных устройств, размещенных на небольшом расстоянии друг от друга. Чаще всего эта сборка используется для соединения внешней антенны с разнообразными ВЧ-устройствами, такими как модемы, LTE-маршрутизаторы, усилители, стационарные GSM-телефоны и проч. Для производства этого провода использованы коннекторы обжимного типа N-male («папа») и SMA-male («папа»).

Для чего нужен короткий джампер RG-58?

Длинные кабельные сборки дают свободу в размещении устройств, однако вносят существенные потери в линию связи. В свою очередь, кабель длиною 50 см практически не влияет на качество передачи сигнала, что особенно важно при работе в зоне слабого мобильного покрытия. Благодаря малому диаметру и высокой гибкости кабеля RG-58, эта кабельная сборка может быть проложена практически в любом месте.

С помощью этого соединителя можно объединить различные ВЧ-устройства, будь то активные приборы (требующие подключения электричества) или пассивные элементы (делители, ответвители, диплексеры и т. п.). На противоположных сторонах провода установлены вилки типа N и SMA.

Примеры использования:

• Коммутация антенны (обычно выносной или уличной) к сотовому ретранслятору, модему, маршрутизатору LTE, стационарному GSM-телефону или иному оборудованию;
• Объединение двух активных приборов в одну линию связи;
• В отдельных случаях кабель может использоваться для наращивания кабельной линии (в качестве удлинителя).

Тип кабеля и потери сигнала

Коаксиальный кабель RG-58 имеет в центре сплошную медную жилу Ø1,0 мм. Общий диаметр провода при этом составляет 5,0 мм. Центральный проводник и внешняя оболочка из ПВХ разделены слоем диэлектрика и двойным экраном (фольга + оплетка).

Такая классическая коаксиальная структура обеспечивает малые показатели затухания, особенно при использовании на небольших расстояниях. Например, потери на отрезке кабеля 0,5 м при частоте сигнала 900 МГц (GSM-диапазон) составят всего 0,18 дБ, а на частоте LTE-сигнала 2500 МГц — менее 0,35 дБ. Считается, что коннекторы добавляют дополнительное затухание в объеме 1 дБ на сторону.

Изготовление и тестирование сборок происходит вручную. Для надежности применяются только обжимные разъемы, которые отличаются долговечностью и износостойкостью. Каждый экземпляр кабельной сборки «прозванивается» для проверки работоспособности. Допускается эксплуатация кабельной сборки в помещениях или на улице.
