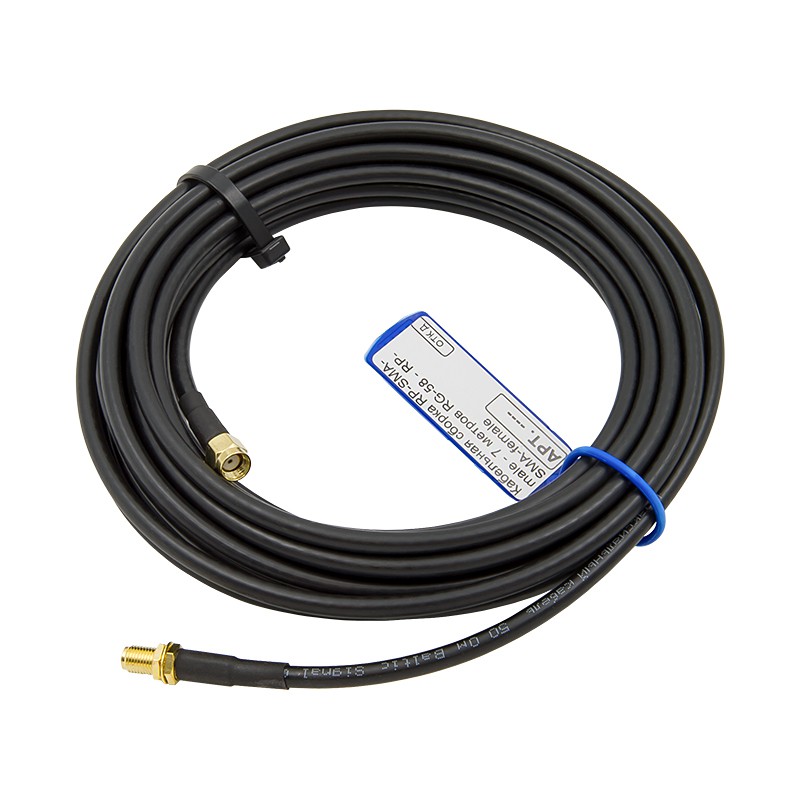

Кабельная сборка RP-SMA-male - 7 метров RG-58 - RP-SMA-female

Кабельная сборка — это готовый к подключению отрезок коаксиального кабеля с обжатыми разъемами на обоих концах: не нужно ничего разделывать, паять или докупать дополнительно. Эта сборка выполнена с разъемами RP-SMA «папа» и «мама» для WiFi-оборудования и служит для удлинения уже проложенной трассы или соединения оборудования напрямую. Семь метров — удобная длина для большинства задач: хватает, чтобы вынести антенну на другой конец комнаты, поднять ее под потолок или вывести за пределы металлического шкафа.

Где применяют такие удлинители?

Типичные сценарии использования включают:

• Удлинение штатного антенного кабеля, если его длины не хватает для размещения антенны в нужной точке;
• Вынос антенны роутера или точки доступа из металлического шкафа или серверной стойки, где сигнал гасится корпусом;
• Подъем антенны под потолок или к окну для расширения зоны WiFi-покрытия без перемещения самого оборудования;
• Подключение WiFi-устройств к измерительным приборам (анализаторам спектра, генераторам сигналов) на испытательном стенде.

Семь метров на практике

На частоте 2,4 ГГц кабель RG-58 вносит около 0,6 дБ потерь на метр — семиметровый отрезок даст порядка 4 дБ затухания. На частоте 5 ГГц потери выше. Это заметная, но вполне рабочая величина для большинства сценариев: если уличный или настенный сигнал достаточно силен, система справится.

Если объект крупный и кабель нужен длиннее (10 метров и более), стоит рассмотреть сборку на кабеле с меньшим погонным затуханием — 5D-FB или лучше.

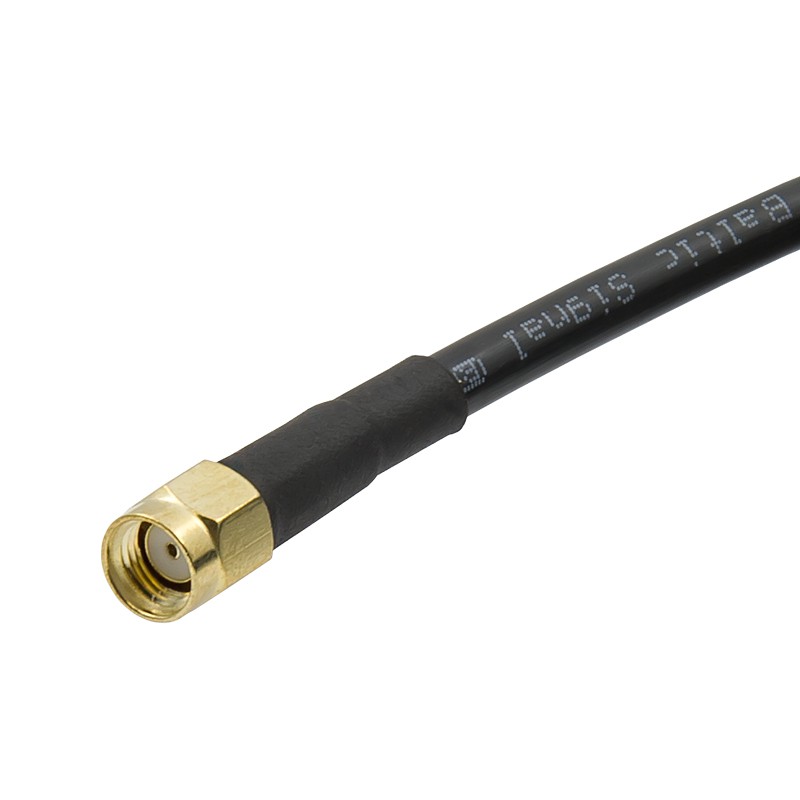

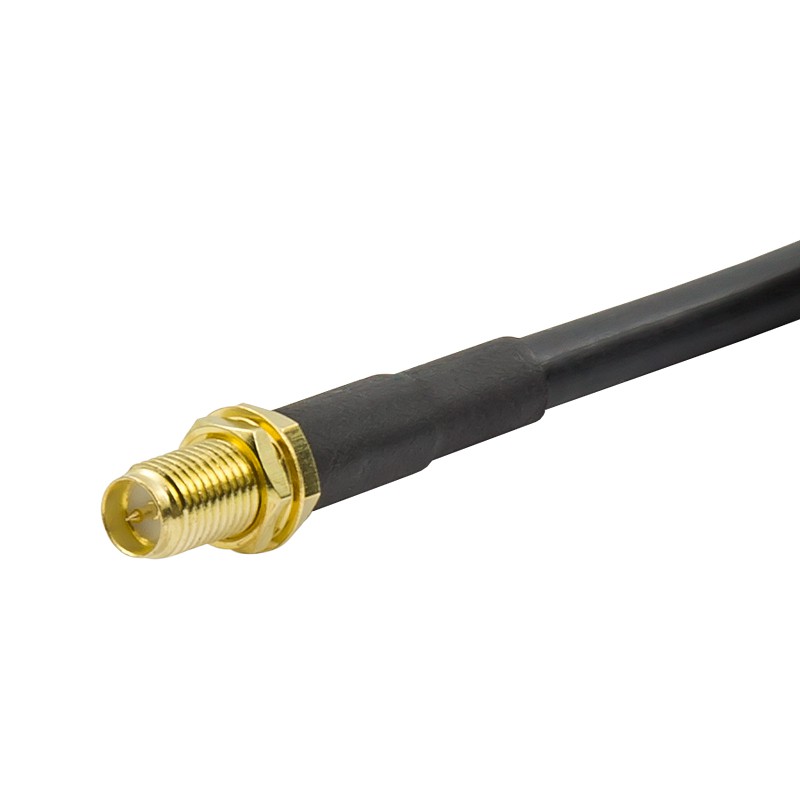

Разъемы RP-SMA: вилка и розетка

Сборка рассчитана на работу с WiFi-оборудованием — роутерами, точками доступа, WiFi-адаптерами. Все они используют разъемы серии RP-SMA, где у вилки внутри корпуса гнездо, а у розетки — пин. Это намеренное конструктивное решение производителей беспроводного оборудования: RP-SMA физически не совместим с обычным SMA, поэтому перепутать профессиональные ВЧ-компоненты с WiFi-аксессуарами не получится. Для подключения антенны к роутеру или точке доступа нужны именно кабели с разъемами этой серии.

Конфигурация вилка/розетка делает сборку готовым удлинителем без дополнительных переходников: часто такой кабель используется для наращивания длины уже проложенной трассы.

Кабель и технология сборки

Основа — коаксиал RG-58 A/U с волновым сопротивлением 50 Ом. Провод состоит из медной жилы (⌀1,0 мм), вспененного диэлектрика, двойного экрана и внешней ПВХ-оболочки (⌀5,0 мм). Наружная оболочка выдерживает температуры от -40°C до +70°C. Кабель гибкий — хорошо ложится вдоль стен и плинтусов, не переламывается на изгибах.

Разъемы крепятся методом обжима с пайкой центральной жилы. Металлическая втулка деформируется обжимным инструментом и плотно охватывает оплетку, место стыка закрывается термоусадочной трубкой. Каждая готовая сборка проходит контроль: целостность проводника, отсутствие КЗ и качество контакта в обоих разъемах.

Если нужна сборка другой длины или с иными разъемами, обратитесь к разделу каталога или воспользуйтесь нашим конструктором. Чтобы купить эту сборку, оформите заказ через корзину на сайте. По любым вопросам звоните по номеру 8-800-3333-965 или воспользуйтесь опцией «заказать звонок» на сайте!
