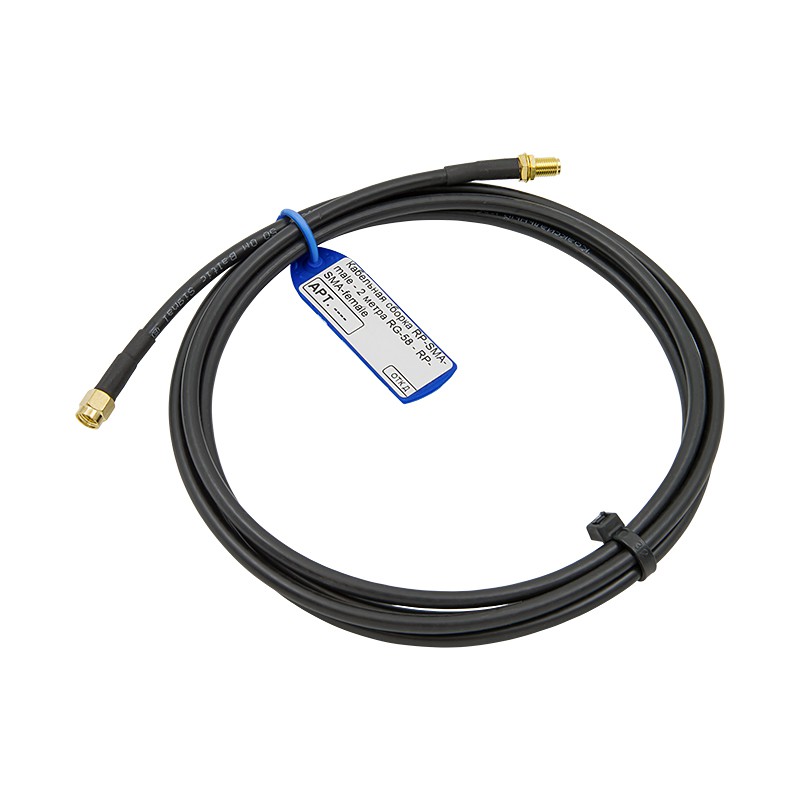

Кабельная сборка RP-SMA-male - 2 метра RG-58 - RP-SMA-female

Двухметровый удлинитель на базе коаксиального кабеля RG-58 с разъемами RP-SMA на обоих концах. Подходит для вынесения WiFi-антенны от роутера или точки доступа, удлинения уже проложенной кабельной трассы или подключения беспроводного оборудования к измерительным приборам.

Коннекторы RP-SMA — для WiFi-оборудования

Аббревиатура RP означает Reverse Polarity — обратная полярность. Внешне такой разъем почти не отличается от обычного SMA, но центральный пин и гнездо у них поменяны местами: у RP-SMA (папа) внутри корпуса находится гнездо, а у RP-SMA (мама) — пин. Именно поэтому коннекторы с прямой и обратной полярностью физически несовместимы, хотя и выглядят похоже.

Такое решение было намеренно введено производителями WiFi-устройств, чтобы разграничить бытовые беспроводные устройства и профессиональные ВЧ-компоненты общего назначения. Роутеры, точки доступа, WiFi-адаптеры и антенны к ним — все они, как правило, оснащены коннекторами с обратной полярностью.

Где применяется кабельная сборка-удлинитель?

Чаще всего такой удлинитель нужен, когда роутер или точка доступа стоят в неудачном месте — внутри металлического шкафа, серверной стойки или в нише, где радиоволны гасятся стенами и конструкциями. Вынести антенну на 2 метра в сторону или выше — быстрый и недорогой способ улучшить покрытие без перестановки оборудования.

Второй распространенный сценарий — измерительный стенд или лаборатория, где WiFi-устройства подключаются к анализаторам спектра, векторным анализаторам цепей или генераторам сигналов. Два метра дают достаточно свободы для удобного размещения приборов на столе.

Такой удлинитель подойдет и для наращивания уже проложенной трассы, если штатной длины не хватает: розетка с обратной полярностью на одном конце стыкуется с ответной вилкой существующего кабеля без переходников.

Кабель RG-58 — достаточно гибкий и с низкими потерями

Сборка выполнена на основе коаксиала RG-58 A/U с волновым сопротивлением 50 Ом. Центральная медная жила диаметром 1 мм окружена вспененным полиэтиленовым диэлектриком и двойным экраном — алюминиевой фольгой и луженой оплеткой. Эффективность экранирования не менее 90 дБ, что обеспечивает надежную защиту от внешних помех. Наружная ПВХ-оболочка диаметром 5 мм устойчива к температурным перепадам и прямому солнечному излучению.

Кабель гибкий и хорошо переносит изгибы — его удобно прокладывать в стесненных условиях и вдоль стен. Дистанция 2 метра оптимальна для большинства задач вынесения антенны: такой длины достаточно, чтобы переместить оборудование в нужную точку, но не слишком много, чтобы потери в кабеле заметно сказались на сигнале.

Технология сборки

Разъемы крепятся методом обжима: металлическая втулка надевается на «хвост» коннектора и деформируется обжимным инструментом, плотно прижимая корпус к проводу. Центральная жила паяется. Место обжима закрывается термоусадочной трубкой, которая защищает стык от влаги и механических повреждений. Готовая сборка проходит проверку: контролируется целостность проводника, отсутствие короткого замыкания и надежность контакта в разъемах.

Состав сборки:

• Коаксиальный кабель RG-58 A/U длиной 2 метра;

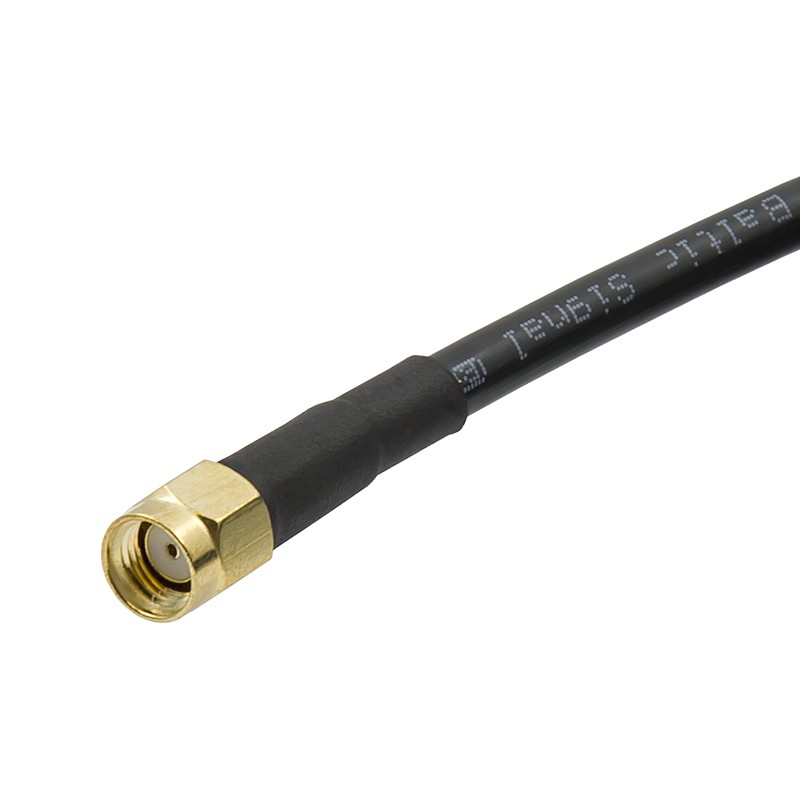

• Разъем S-A111F (вилка) на одном конце — подключается к розетке с обратной полярностью на роутере, точке доступа или другом оборудовании;

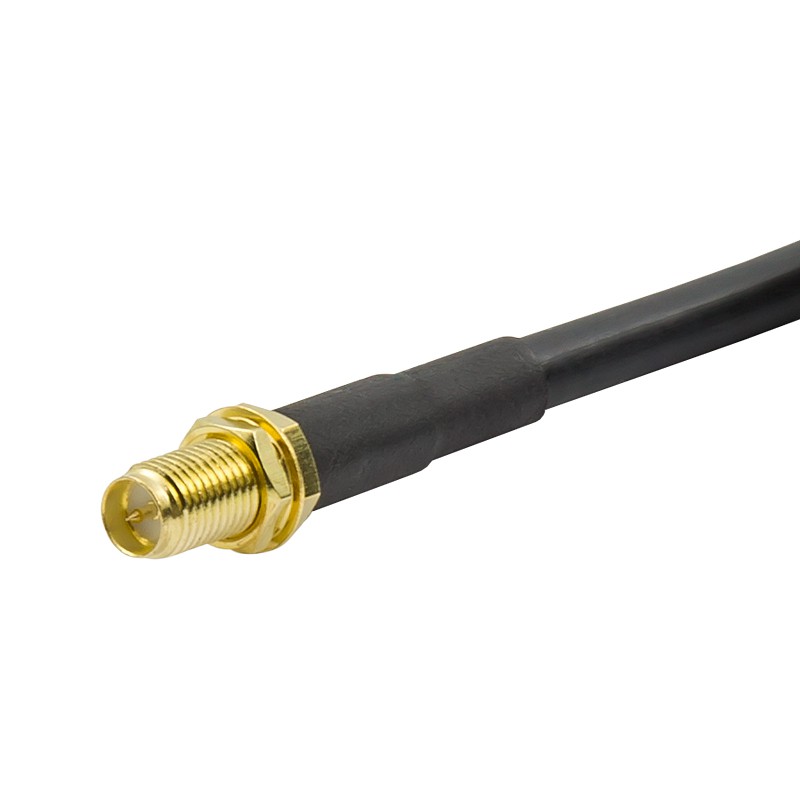

• Разъем S-A231F (розетка) на втором конце — для подключения антенны с вилкой с обратной полярностью. Предусмотрена гайка для фиксации на приборной панели или корпусе оборудования.

Оформите заказ через корзину на сайте. Если нужна сборка другой длины или с иными разъемами, воспользуйтесь конструктором кабельных сборок. По любым вопросам о комплектующих и системах усиления звоните по номеру 8-800-3333-965!
