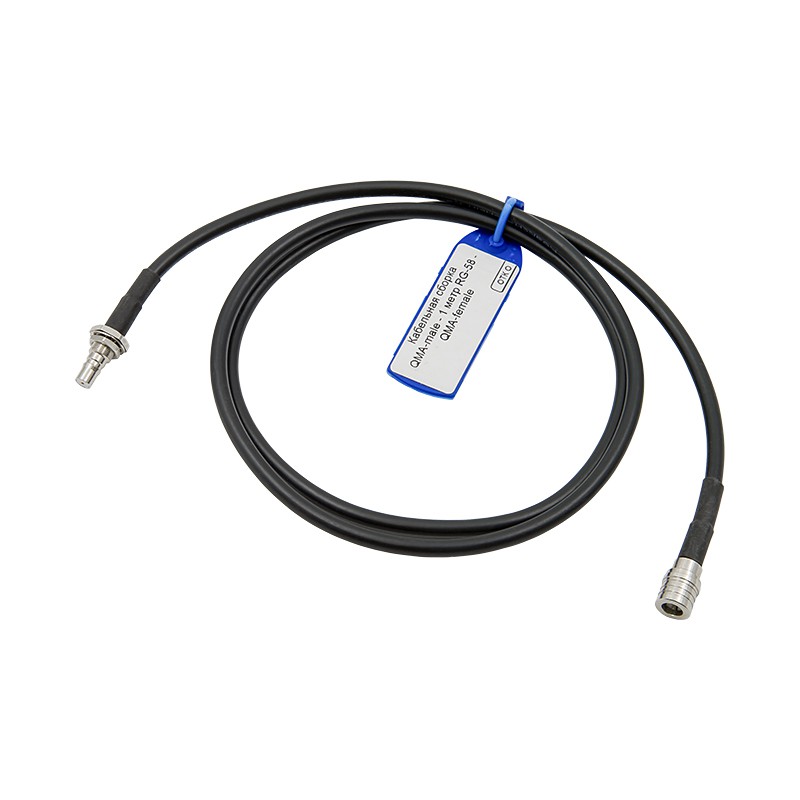

Кабельная сборка QMA-male - 1 метр RG-58 - QMA-female

Готовый к подключению отрезок коаксиального кабеля RG-58 длиной 1 метр с быстросъемными разъемами QMA («мама» и «папа») на обоих концах. Используется как удлинитель в уже собранной кабельной линии или для прямого соединения двух устройств с разнотипными QMA-входами.

Что такое QMA и зачем он нужен?

Это современная серия быстросъемных коаксиальных разъемов, созданная как альтернатива классическому SMA с резьбовой фиксацией. Конструктивно это близкий аналог SMA: схожие габариты, то же волновое сопротивление 50 Ом, блкзие электрические характеристики. Принципиальное отличие — способ соединения. Вместо резьбы здесь защелка: вилка и розетка просто вдавливаются друг в друга и фиксируются щелчком, а для разъединения достаточно потянуть за муфту.

Такой механизм значительно ускоряет работу в случаях, когда кабели приходится часто переключать. Завинчивать и отвинчивать SMA-гайку в стесненных условиях — неудобно и долго; QMA переподключается за секунду даже в перчатках или в труднодоступном месте. Коннекторы оптимизированы для работы на частотах до 6 ГГц, что перекрывает актуальные стандарты сотовой связи, WiFi и большинство измерительных задач.

Обратная сторона быстросъемной конструкции — меньший ресурс циклов подключения по сравнению с резьбовыми разъемами. Для постоянного монтажа, где кабель подключается один раз и не трогается, QMA не дает преимуществ перед SMA. Зато в стендовых, лабораторных и полевых условиях с частой перекоммутацией он заметно удобнее.

Кабель RG-58 для гибких подключений

Основа сборки — коаксиальный кабель RG-58 с волновым сопротивлением 50 Ом. Это тонкий и гибкий коаксиал диаметром 5 мм, хорошо переносящий изгибы и подходящий для монтажа в ограниченном пространстве. Длина 1 метр рассчитана на соединение устройств, стоящих рядом: измерительных приборов, генераторов, антенн и т. п.

Состав сборки включает:

• Коаксиал RG-58 A/U длиной 1 метр;

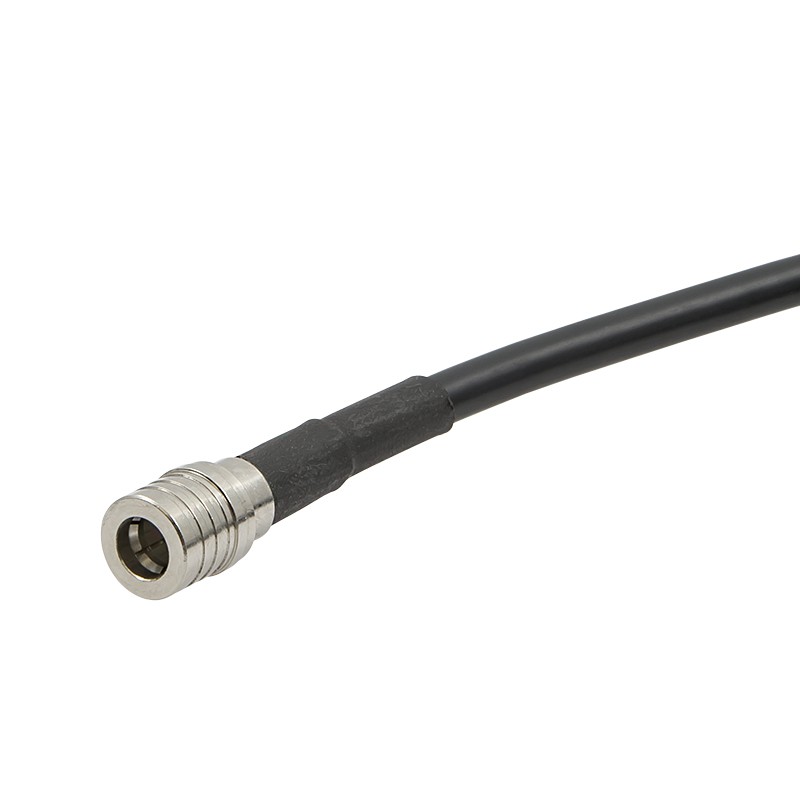

• Разъем S5-111F (вилка) на одном конце — для подключения к розетке QMA-female на оборудовании;

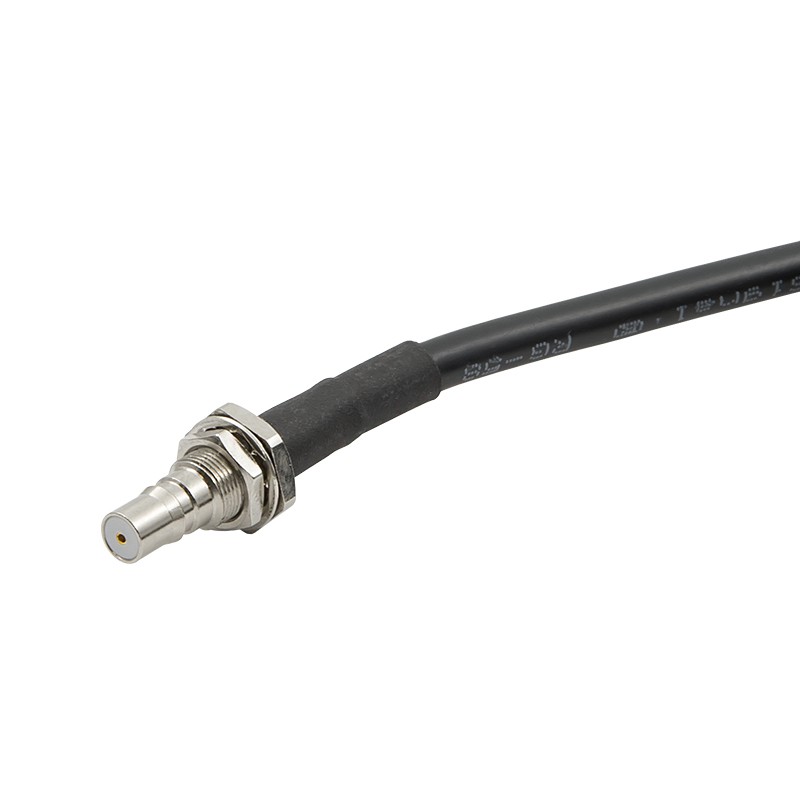

• Разъем S5-231F (розетка) на втором конце — для подключения к вилке QMA-male на антенне или наращивания уже проложенной линии. Розетка снабжена гайкой для приборного монтажа.

Оба разъема установлены обжимным методом (опрессовкой). Центральный контакт припаян. Обжимная гильза закрыта термоусадочной трубкой для защиты от влаги, грязи и пыли.

После установки разъемов сборка проходит несколько этапов тестирования, которые включают испытания жилы, разъемов и тест на КЗ. По завершении испытаний отдел контроля качества прикрепляет к кабелю идентификационную бирку.

Если нужна сборка другой длины или с иными коннекторами, ознакомьтесь с ассортиментом каталога или воспользуйтесь конструктором кабельных сборок — там вручную можно выбрать тип кабеля, разъемы и нужную длину.

Оформите заказ через корзину на сайте. Подробности по оплате и доставке смотрите в соответствующих разделах. По вопросам о товаре звоните 8-800-3333-965!
