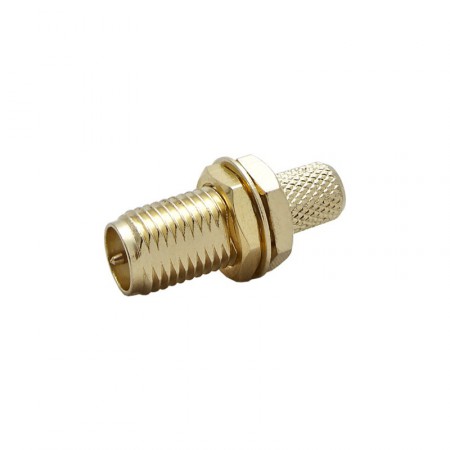

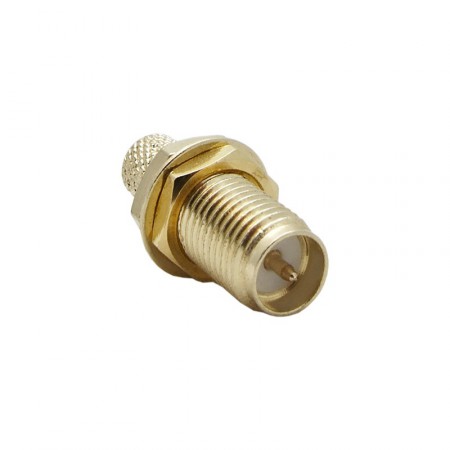

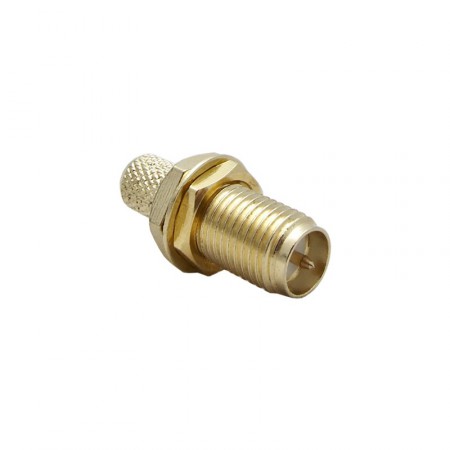

Разъём S-A231F (RP-SMA-female, обжимной, с гайкой, на кабель RG-58, реверсный)

Коннектор-розетка («мама») серии RP-SMA для монтажа на радиочастотный кабель RG-58 (Ø5 мм) и схожие марки. Установка разъема происходит методом пайки центрального контакта и обжима металлической гильзы вокруг провода. Чаще всего данный вид коннекторов используется совместно с WiFi-устройствами.

Для чего нужен реверсивный разъем RP-SMA-female?

Серия коннекторов RP-SMA является модификацией «классической» серии SMA. Консорциум WiFi во время разработки первоначальных спецификаций нуждался в уникальном разъеме, который сохранял бы высокую производительность при передаче ВЧ-сигнала и одновременно не имел бы совместимости с уже существующими комплектующими. Для достижения это цели инженеры разработали коннектор SMA с обратной полярностью, у которого контакт-штырь перенесен на «маму», а «папа» получил контакт-гнездо. Таким образом, реверсивные разъемы остались внешне похожи на предшественников, но утратили с ними совместимость.

Разъемы Reverse Polarity SMA сохранили все основные преимущества оригинальных соединителей, включая:

• Волновое сопротивление 50 Ом, стандартное для радиосистем;
• Рабочий диапазон частот 0–18 ГГц, охватывающий все основные виды связи, в том числе все поколения WiFi-стандартов (802.11b/g/n, WiFi 5, WiFi 6 и более новые);
• Компактные габариты, которые позволяют размещать розетки на приборах с экономией пространства;
• Резьбовое сочленение вилки и розетки, которое гарантирует устойчивость к механическим воздействиям и вибрациям.

Установка реверсивного SMA на кабель: как происходит?

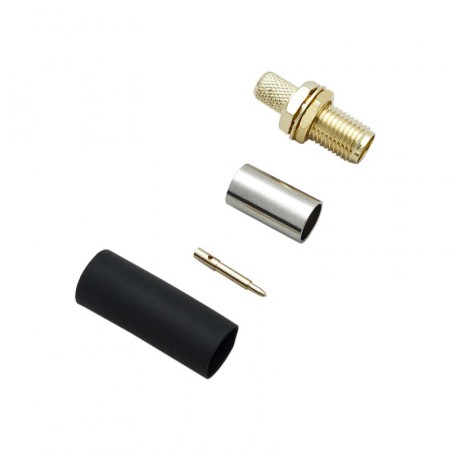

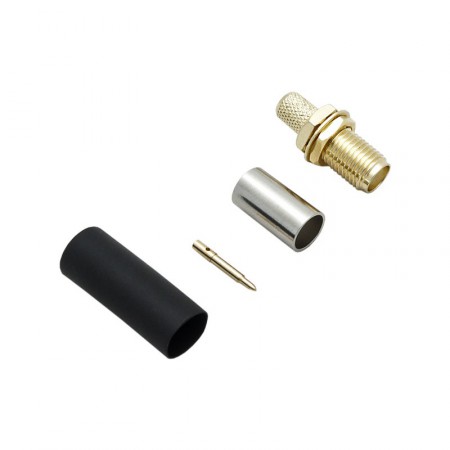

S-A231F — это обжимной разъем, который требует использования специальных клещей для фиксации корпуса на проводе. Центральный контакт устанавливается на зачищенную жилу кабеля с помощью пайки. Диаметр всех элементов рассчитан на кабели RG-58 A/U, RG-58 C/U и близкие аналоги.

В названии разъема «зашифрованы» его основные параметры:

• S-A — реверсивная серия разъемов RP-SMA;
• 2 — тип разъема female (розетка);
• 3 — прямой конструктив, версия с гайкой для крепления на корпус;
• 1 — монтаж под обжим;
• F — совместимость с семейством кабелей RG-58.

Обжимные коннекторы используются для изготовления фабричных кабельных сборок, а также для установки на LTE-маршрутизаторы, точки доступа и другие типы устройств. Это наиболее надежный и прочный тип соединителей: правильно установленный коннектор может перенести многочисленные циклы подсоединения.

Чтобы заказать S-A231F, положите товар в корзину, заполните данные о доставке и отправьте заявку. Мы обязательно свяжемся с вами для подтверждения заказа! Задать вопрос о нашем оборудовании или заказать индивидуальный проект усиления можно по телефону 8-800-3333-965 или через «Обратный звонок»!
