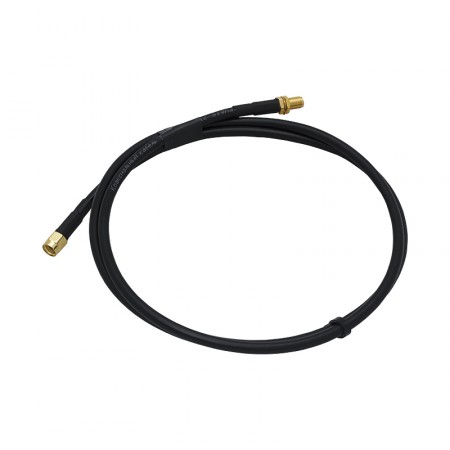

Кабельная сборка RP-SMA-male - 1 метр RG-58 - RP-SMA-female (удлинитель)

Короткий соединительный ВЧ-кабель для WiFi-оборудования, предназначенный для соединения точек доступа с антеннами или удлинения кабельных трасс. Провод длиною 1 метр имеет диаметр 5,00 мм и установленные разъемы типа RP-SMA-male («папа») и RP-SMA-female («мама»).

WiFi-кабель для антенны и точки доступа

Провод с разъемами серии RP-SMA (реверсивная серия SMA) применяется для коммутации точек доступа WiFi с выносными антеннами и прочими радиоприборами. Коннекторы этого типа были разработаны специально, чтобы оградить WiFi-оборудование от сторонних комплектующих и исключить совместимость с неподходящими антеннами.

Эта кабельная сборка позволяет:

• Соединить точку доступа, беспроводной маршрутизатор или WiFi-усилитель с внешней антенной, оснащенной собственным кабелем с коннектором RP-SMA-male;
• Вынести штатную штыревую антенну устройства за пределы монтажного шкафа или другого экранированного пространства, где установлено оборудование;
• Подключить WiFi-оборудование к измерителям или генераторам сигнала (во многих случаях используются дополнительные переходники);
• Удлинить кабельную трассу при условии, что будет обеспечена совместимость коннекторов.

Серия кабеля RG-58 имеет повышенную гибкость. В процессе эксплуатации кабельную сборку можно часто сгибать, не опасаясь повреждения центральной жилы. Благодаря малой длине кабеля, его эксплуатация не приводит к сильному затуханию ВЧ-сигнала: во многих случаях потерями мощности можно пренебречь.

Наружный диаметр провода RG-58 — 5,0 мм. Структура этого кабеля — коаксиальная, то есть включает центральную жилу из меди (Ø1,0 мм), слой диэлектрического материала и экранирующий слой (двойной: фольга + оплетка). Оболочка из полихлорвинила имеет устойчивость к солнечному излучению, сильным перепадам температуры и может применяться не только в помещениях, но и под открытым небом.

Обжимной метод производства

При производстве кабельных сборок используются обжимные разъемы. Этот тип наконечников крепится на провод за счет металлической гильзы, которая после сжатия удерживает корпус коннектора. Обжим производится шестигранными губками посредством обжимных клещей (кримпера). Центральный позолоченный пин монтируется пайкой. Чтобы обеспечить должную герметизацию, поверх разъема устанавливается термоусадочная трубка.

Благодаря использованию обжимных разъемов, изделие имеет долгий срок службы. Разъемы не спадают с кабеля и могут многократно подключаться и отключаться от устройства. Каждый экземпляр проходит постпроизводственное тестирование, в процессе которого проверяется надежность обжима коннекторов и исправность линии передачи. После проверки гарантированно исправные изделия отправляются в продажу.
