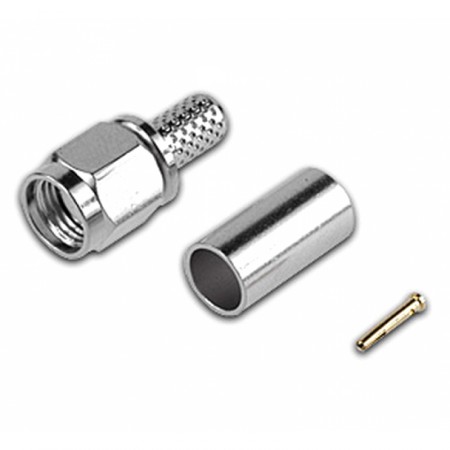

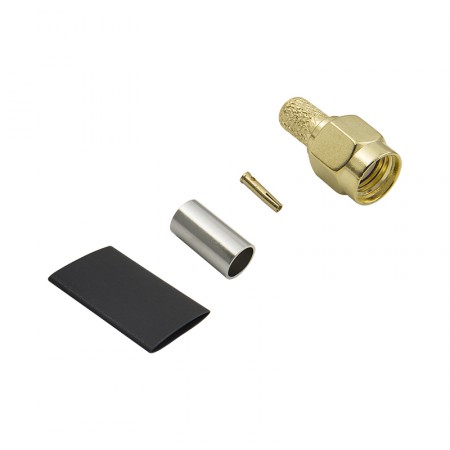

Разъём S-A111F (RP-SMA-male, обжимной, на кабель RG-58, реверсный)

S-A111F — обжимной коаксиальный коннектор серии RP-SMA-male, который монтируется на провод RG-58 методом обжима с пайкой центрального контакта. Волновое сопротивление 50 Ом, рабочий диапазон до 18 ГГц. Разъемы этого типа устанавливаются на кабели для WiFi-оборудования и некоторой другой техники.

Маркировка S-A111F читается по стандартной системе обозначений:

• S — серия коннектора SMA;
• A — модификация: реверсный тип;
• 1 — исполнение: вилка (male, папа);
• 1 — конструктив: прямой;
• 1 — способ монтажа: обжим;
• F — кабельная группа: RG-58.

Что такое реверс-разъем и почему он не совместим с обычным SMA?

RP-SMA расшифровывается как Reverse Polarity SMA — коннектор с обратной полярностью. Внешне он похож на стандартный SMA, но имеет зеркальную конструкцию: у RP-SMA-male (папа) центральный контакт выполнен как гнездо, а у RP-SMA-female (мама) — как штырь.

Стандарт был специально разработан для WiFi-оборудования по требованию FCC (американского регулятора). Цель — исключить подключение к точкам доступа и роутерам нестандартных усиленных антенн, которые могли превышать допустимый уровень мощности излучения. Физическая несовместимость с классическим стандартом стала аппаратным барьером. Со временем ограничение потеряло практический смысл, но интерфейс прижился и сегодня де-факто является разъемом для WiFi-оборудования: роутеров, точек доступа, репитеров, адаптеров.

Совместимость с кабелем

S-A111F рассчитан на монтаж на провод RG-58 — гибкий коаксиал диаметром около 5 мм с волновым сопротивлением 50 Ом. Коннектор совместим с вариантами RG-58 A/U (с цельной медной жилой) и C/U (с плетеной жилой). Обжимная гильза подобрана под геометрию оплетки и оболочки именно этого типа провода.

Как установить разъем?

Для монтажа понадобятся кримпер под коннекторы RG-58, паяльный инструмент и припой. Последовательность сборки:

1. Надвинуть обжимную гильзу и термоусадку на провод;
2. Удалить 15 мм внешней оболочки, отогнуть оплетку, снять 5 мм диэлектрика и фольги, оголив центральную жилу;
3. Припаять центральный контакт к жиле. Контакт-пин должен упираться в диэлектрик;
4. Продеть подготовленный конец провода в корпус коннектора. Оплетка равномерно распределяется по хвостовой части;
5. Натянуть гильзу на хвостовую часть с оплеткой и обжать ее кримпером;
6. Надвинуть термоусадку и усадить горелкой;
7. Проверить тестером: между центральным контактом и корпусом — разрыв, между контактами обоих концов трассы — прозвон.
