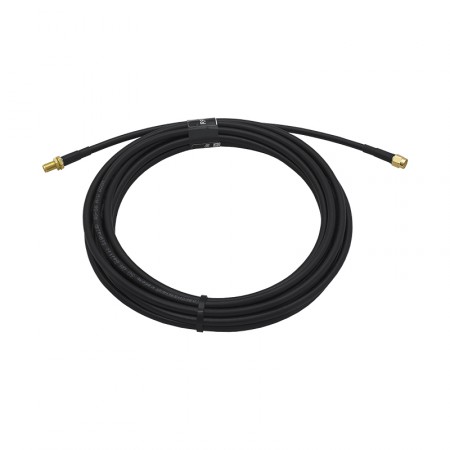

Кабельная сборка RP-SMA-male - 5 метров RG-58 - RP-SMA-female (удлинитель)

Соединительный WiFi-кабель с профильными разъемами RP-SMA-male (вилка) и RP-SMA-female (розетка). Длина кабельная сборки — 5 метров, использованная марка коаксиального кабеля — RG-58 A/U. Это изделие используется для подключения беспроводного оборудования WiFi к антеннам, исследовательским приборам и другим компонентам ВЧ-систем.

5-метровый провод для WiFi-роутеров и точек доступа

Шнур оснащен ВЧ-коннекторами с обратной полярностью (Reverse polarity SMA). Эти разъемы используются производителями, чтобы отделить комплектующие, которые предназначены специально для WiFi-оборудования, от комплектующих общего назначения. Такие коннекторы имеют другое размещение центрального пина и гнезда, что делает их несовместимыми с классическими SMA-разъемами.

Эта кабельная сборка подходит для решения следующих задач:

• Для соединения беспроводного оборудования с WiFi-антеннами. Часто такая кабельная сборка используется, чтобы удлинить встроенный кабель антенны;
• С целью наружного размещения обычной штыревой антенны из комплекта WiFi-роутера или точки доступа. Если оборудование размещается в металлическом шкафу или серверной комнате, WiFi-волны могут не достигать абонентов. Вынос антенны за пределы изолированного пространства позволяет наладить работу WiFi-сети;
• В составе измерительных стендов и лабораторий — для подключения WiFi-устройств к векторным анализаторам цепей, спектр-анализаторам, генераторам и проч.;
• Для удлинения уже проложенной кабельной трассы (чтобы не менять всю трассу целиком).

Кабельная сборка изготовлена на базе коаксиального провода RG-58 A/U, имеющего внешний диаметр 4,94 мм. Этот кабель имеет отличную гибкость и умеренные потери на дистанции 5 метров. Такой провод можно использовать не только для единовременного монтажа, но в том числе для периодических подключений в процессе настройки и пусконаладки радиосистем.

Структурно RG-58 A/U принадлежит семейству коаксиальных кабелей. В центре провода находится центральная медная жила диаметром 1,0 мм. Вокруг жилы располагается диэлектрик и экран (двойной, из фольги и проволочной оплетки). Защита от внешних воздействий обеспечена оболочкой PVC черного цвета. Оболочка стабильна к теплу и холоду (от -40°C до +70°C), а также прямым солнечным лучам, что позволяет использовать этот кабель на улице.

Особенности изготовления и тестирования

Кабельная сборка изготовлена при помощи обжимных разъемов. Такие разъемы крепятся на провод при помощи металлической втулки, которая подвергается механической деформации при помощи обжимного инструмента. Деформируясь, втулка прижимается к корпусу разъема и проводу, удерживая их вместе. В качестве завершающего элемента накладывается термоусадка, которая скрывает место обжима и повышает герметичность стыка.

После установки разъемов кабель отправляется на тестирование. В обязательном порядке проверяется целостность проводящей жилы, отсутствие КЗ, надежность разъемов. Только после тщательной проверки изделие направляется на склад для последующей продажи!
