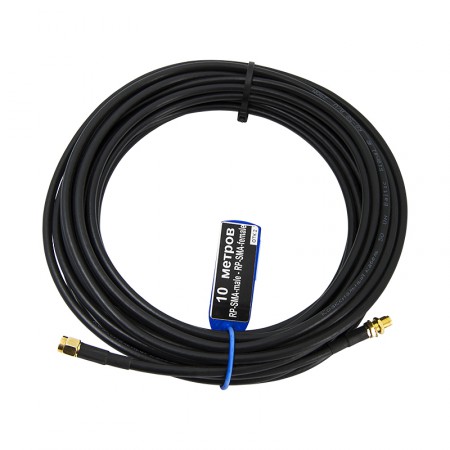

Кабельная сборка RP-SMA-male - 10 метров RG-58- RP-SMA-female (удлинитель)

Эта 10-метровая кабельная сборка с разъемами серии RP-SMA подходит для подключения WiFi-оборудования. Она включает в себя штекер RP-SMA-male с одной стороны и розетку RP-SMA-female с другой, что обеспечивает надежное соединение с внешними антеннами и возможность использования в качестве удлинителя антенного кабеля.

Сборка RG-58 с реверсивными соединителями

Коннекторы семейства RP-SMA появились в рамках усилий WiFi-индустрии обособить комплектующие для беспроводных сетей от прочих устройств, уже доступных на рынке. За основу были взяты классические SMA-коннекторы (50 Ом), у которых было изменен тип центрального контакта: гнездо было перенесено на «папу», а штырь — на «маму». В результате антенны и прочие комплектующие WiFi-стандартов потеряли совместимость с ранее выпущенными приборами общего назначения.

Кабельная сборка с таким сочетанием коннекторов позволяет:

• Увеличить длину кабельной трассы с аналогичными разъемами без выполнения некачественных скруток, из-за которых неизбежно страдает качество передаваемого сигнала. Использование кабеля с подходящими разъемами «мама» и «папа» — наиболее корректный способ удлинить уже проложенный провод;
• Соединить WiFi-оборудование с внешней антенной. Подключение наружной антенны может производиться к роутеру, точке доступа, компонентам беспроводного моста или усилителю. Чаще всего дополнительная кабельная сборка применяется для удлинения провода, интегрированного в корпус антенны;
• Вынести круговую антенну (штырь) за пределы металлического корпуса, монтажного шкафа или другого ограниченного пространства, в котором установлен WiFi-прибор;
• Произвести настройку оборудования с использованием измерительного оборудования, протестировать показатели устройства, КСВ и т. п.

Провод RG-58 A/U содержит цельномедную жилу Ø1,0 мм. Проводник заключен в цилиндр из вспененного полиэтилена и защитный слой из двойного экрана. Экран представлен фольгой и оплеткой. ПВХ-оболочка создает финальную защиту от пыли, влаги, ультрафиолета, осадков. Кабель пригоден для внутреннего и уличного монтажа, если температура эксплуатации не будет ниже -40°C и выше +70°C.

При использовании кабеля длиною 10 м необходимо учитывать вносимое затухание. Марка радиопровода RG-58 A/U имеет высокую гибкость и компактный диаметр (5 мм), поэтому ее легко прокладывать внутри помещений, в том числе вдоль стен, углов и дверных проемов. Однако малый диаметр обуславливает существенное затухание, которое может влиять на работу системы при работе со слабым сигналом. На участке 10 м потери составят около 6 дБ на частоте WiFi-сигнала 2,4 ГГц. Если ваша система чувствительна к снижению мощности, используйте аналогичный кабель марки 5D-FB.

Процесс производства и апробации соединительного кабеля

Технический отдел GSM-Репитеры.РУ уделяет пристальное внимание качеству комплектующих для соединения оборудования, поскольку надежные коммутации являются основой любой радиосистемы. При производстве кабельных сборок:

• Применяются разъемы обжимного типа S-A111F и S-A231F, которые монтируются вручную при помощи клещей (кримпера). Такие разъемы гарантируют долговечность, устойчивость к вибрациям и многочисленным подсоединениям и отключениям;
• Устанавливается термоусадочная трубка, которая изолирует область монтажа разъема от влаги и пыли. Сборка имеет заводской вид;
• Крепится бейдж с указанием точного наименования (вы сможете легко найти нужную сборку среди многих);
• Проводится ряд испытаний, в том числе на механическую устойчивость разъемов, исправность центральной жилы, правильность монтажа экрана (отсутствие КЗ). Только после всестороннего тестирования ОТК передает кабель на склад.

В нашем магазине вы можете купить этот и другие кабели в необходимом количестве. Если у вас возникла потребность в более редкой сборке, например, с нестандартными разъемами, обратитесь на страницу заказной позиции. Получить консультацию и задать вопрос об оборудовании и условиях доставки можно по телефону 8-800-3333-965!
