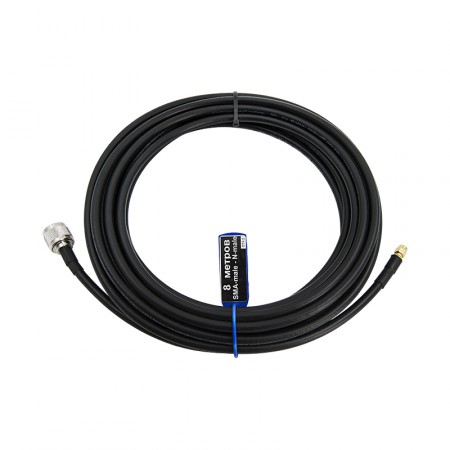

Кабельная сборка N-male - 8 метров 5D-FB - SMA-male

Надежная коммутация — залог правильно работающей радиосистемы! Кабельные сборки обеспечивают циркуляцию ВЧ-сигнала между антеннами, приемниками и передатчиками и являются необходимыми элементами любой системы усиления связи. Кабель с коннекторами N-male и SMA-male часто используется в системах с модемами и LTE-терминалами, ретрансляторами, измерительным оборудованием и другими типами устройств. Длина предлагаемого джампера — 8 метров.

В каких случаях нужна кабельная сборка?

Производители часто выпускают ВЧ-устройства без соединительных кабелей в комплекте. Точная длина кабельной линии определяется характеристиками конкретного объекта, поэтому соединительные элементы в большинстве случаев подбираются индивидуально. ВЧ-шнур с разъемами «папа» N- и SMA-типа используется для решения следующих задач:

• Улучшение интернета с помощью внешней антенны. Подключение наружной антенны кабелем к модему или LTE-маршрутизатору может существенно увеличить скоро интернета в помещении, особенно за городом;
• Системы усиления сотовой связи (СУСС). Некоторые репитеры и антенные усилители оснащены входами SMA-типа. Кабельная сборка применяется для соединения репитеров с сервисными и уличными антеннамия;
• Создание сложных схем подключения. Коммутационные элементы необходимы для распределения сигнала с использованием сплиттеров, неравномерных делителей, комбайнеров и других пассивных устройств;
• Расширение линий. Если уже проложенный кабель заканчивается female-разъемом, кабельная сборка может быть использована для увеличения его длины;
• Измерительное оборудование. Компактные анализаторы спектра, векторные анализаторы, измерители мощности и КСВ также могут нуждаться в кабельной сборке для подключения к измеряемому оборудованию.

5D-FB — одна из наиболее популярных марок коаксиальных кабелей с сопротивлением 50 Ом. Она имеет диаметр 7,5 мм, при этом хорошо гнется и легко прокладывается в помещениях. Центральная жила из алюминия с медным покрытием (CCA) обеспечивает качественную передачу при невысокой стоимости. Двойной экран из алюминиевой фольги и оплетки создают надежную преграду для помех и паразитных сигналов извне. Оболочка PVC (поливинилхлорид) черного цвета обладает устойчивостью к УФ-излучению и перепадам температуры от -40°C до +75°C. Допускается уличный монтаж.

А какие потери сигнала?

Минимальные! Кабель 5D-FB отлично адаптирован под длину 8 метров, внося лишь незначительное затухание в сигнал. Например, на распространенной у операторов частоте 1,8 ГГц потери на линии составят менее 2,4 дБ, а при более высокой частоте 2,5 ГГц — около 2,9 дБ! При расчете систем усиления принято добавлять по 1 дБ затухания на каждый коннектор, поскольку контакт с ответным разъемом вносит небольшое дополнительное снижение мощности.

Высокое качество изделия гарантируется использованием компонентов со стабильными характеристиками и многоэтапным процессом тестирования:

• Наш главный поставщик комплектующих — компаний Baltic Signal. Кабели этого бренда заслужили наше доверие стабильностью и повторяемостью технических характеристик;
• Используемые разъемы устанавливаются вручную обжимным методом. Центральный пин паяется. Полный визуальный и механический контроль всех процессов позволяет создавать исключительные по своей надежности комплектующие;
• После установки разъемов мы проверяем кабельные сборки серией из 3 тестов. Разъемы проверяются механически, а также при помощи мультиметра. Это позволяет исключить брак и гарантировать долговечность изделия.

В зависимости от подключаемого оборудования вам могут понадобиться кабельные сборки с разным сочетанием ВЧ-коннекторов. Популярные варианты размещены в каталоге, а редкие и нетипичные сочетания кабелей и разъемов вы можете заказать через конструктор. Вопросы о любой продукции, размещенной на сайте, задайте нашим инженерам по телефону 8-800-3333-965!
