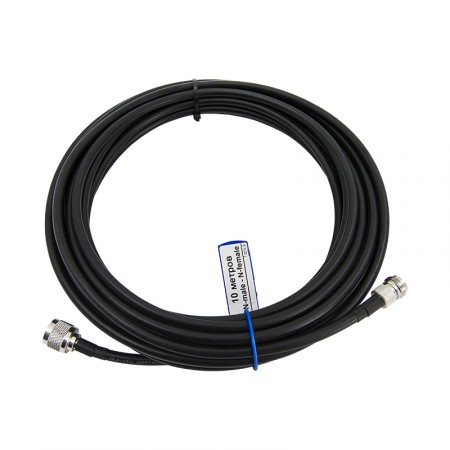

Кабельная сборка N-male - 10 метров 5D-FB - N-female (удлинитель)

Соединительный 10-метровый джампер с разъемами N-серии. Поскольку на концах отрезка коаксиального провода установлены разъемы разного типа (вилка и розетка), с его помощью можно нарастить длину уже проложенной кабельной трассы. Применение качественного коаксиального кабеля 5D-FB обеспечивает малое затухание даже на многометровой дистанции, особенно при работе с сигналами в диапазонах частот сотовой связи и мобильного интернета.

Удлинитель для кабелей с коннекторами N-серии

На концах провода размещены обжимные разъемы N-male («папа») и N-female («мама»). Все элементы имеют сопротивление 50 Ом и подходят для эксплуатации с оборудованием ВЧ-диапазонов. Чаще всего удлинитель применяется с устройствами беспроводной связи, такими как:

• Сотовые усилители (репитеры, бустеры) в системах 2G (GSM), 3G (UMTS), 4G (LTE) и 5G NR;
• Приборы WiFi-сетей с возможностью подсоединения наружных антенн (точки доступа и промышленные маршрутизаторы, абонентское и операторское WISP-оборудование, компоненты мостов);
• Антенны для получения или распространения ВЧ-сигнала внутри и снаружи зданий, которые должны размещаться на расстоянии от активного прибора;
• Пассивные элементы антенных систем: делители/сумматоры, комбайнеры, диплексеры, аттенюаторы;
• Оборудование для измерения ВЧ-сигнала (анализаторы, измерители мощности).

N-соединители имеют большой диаметр и резьбовое сочленение, что обеспечивает надежный контакт даже в неблагоприятных условиях эксплуатации. Разъемы устойчивы к вибрациям, возникающим под влиянием ветра или при движении транспортных средств. Коннекторы N-серии являются отраслевым стандартом.

По концам провода установлены разъемы «мама» (female) и «папа» (male). Такая конфигурация коннекторов позволяет использовать изделие для расширения уже существующих кабельных линий. Применение отдельной сборки в функции удлинителя — наиболее корректный способ увеличения длины радиокабеля, поскольку остальные способы (скрутки, припаивание и т. п.) неизбежно ухудшают характеристики среды передачи.

Коаксиальный кабель 5D для передачи сигнала с малыми потерями

Марка 5D-FB является успешным компромиссом по диаметру кабеля и коэффициенту затухания. Наружный диаметр провода — 7,5 мм, поэтому его все еще удобно прокладывать в помещениях или ограниченных пространствах. Внутренне провод состоит из омедненной алюминиевой жилы (Ø1,8 мм), диэлектрического материала, двойного экрана (фольга и оплетка) и внешнего PVC-слоя черного цвета. Двойное экранирование создает надежную защиту среды передачи от помех, а достаточно большой диаметр элементов гарантирует передачу с минимальными потерями.

Например, затухание на 10 метрах кабеля при частоте несущей 900 МГц составит около 2 дБ, а на частоте 2700 МГц — 3,74 дБ. Поскольку такими потерями можно пренебречь в большинстве радиосистем, кабель 5D подходит для большинства общих применений.

Наружная оболочка провода и прочие компоненты выдерживают высокие и низкие температуры и допускают уличный монтаж. Рабочая температура находится в промежутке от -40°C и +75°C. Монтаж разрешен при температурном режиме от -20°C до +50°C.

Надежность, стабильность и постоянство

Кабельные сборки производятся нашими инженерами и проходят проверку ОТК. Процесс производства налажен таким образом, чтобы исключить появление брака и обеспечить надежность и долговечность изделий:

• Регулярно проводится проверка расходных материалов (кабеля, разъемов) на соответствие заявленным характеристикам и однородность внутри одной партии;
• Используются только разъемы обжимного типа (N-111/5D, N-211/5D), которые крепятся на провод монтажным инструментом-кримпером. Это обеспечивает долговечность изделия по сравнению с вариантами, где установлены прижимные коннекторы. Центральный пин всегда паяется;
• Коннекторы сопровождены термоусадками, которые прикрывают место обжима и обеспечивают необходимую герметизацию;
• После обжима коннекторов проводится ряд испытаний. Тесты гарантируют, что разъемы установлены без ошибок и сборка исправно проводит сигнал.

Чтобы купить удлинитель с N-коннекторами, положите товар в корзину и завершите оформление заказа на сайте. Если вы не нашли подходящее сочетание кабеля и разъемов, составьте свою собственную сборку на странице конструктора. Задать вопрос и получить консультацию по оборудованию для усиления сигнала вы можете по телефону 8-800-3333-965!
