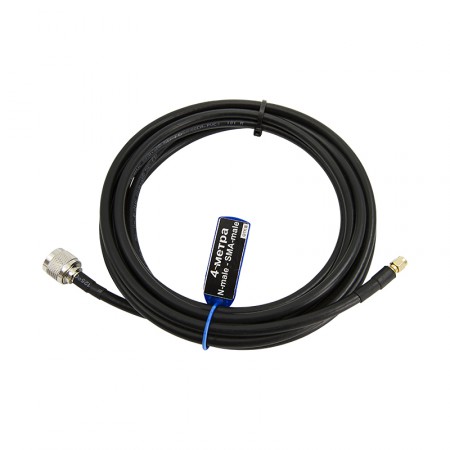

Кабельная сборка N-male - 4 метра 5D-FB - SMA-male

Кабель для соединения ВЧ-оборудования марки 5D-FB с установленными разъемами N-male («папа») и SMA-male («папа»). Длина сборки — 4 метра. Этот коммутационный элемент обычно используется при соединении выносных антенн с сотовыми модулями, модемами, LTE-маршрутизаторами и некоторыми видами усилителей связи.

5 случаев применения кабельной сборки N-SMA

Активные ВЧ-приборы, антенны и пассивные элементы антенных систем обычно поставляются производителем без кабеля. Соединительный элемент подбирается клиентом самостоятельно исходя из необходимой длины и допустимых потерь (затухания). Кабель с разъемами N-вилка и SMA-вилка обыкновенно применяется в следующих случаях:

1. Подключение наружной приемной антенны к сотовому модему или LTE-роутеру для усиленного приема сигнала мобильного интернета;
2. Подключение донорной и сервисной антенн к некоторым видам антенных усилителей и репитеров;
3. Соединение оборудования с пассивными компонентами — делителями, ответвителями, диплексерами, аттенюаторами;
4. Для удлинения трассы при совместимости одного из разъемов с уже проложенным кабелем;
5. Для подключения измерительного оборудования (например, портативных анализаторов) к измеряемым устройствам.

В основе кабельной сборки применен провод 5D-FB с диаметром 7,5 мм. Это популярная марка, которая отличается небольшим диаметром и малыми потерями, даже когда речь идет о ретрансляции слабого сигнала мобильных операторов. Провод состоит из CCA-жилы (Ø1,8 мм), диэлектрика, двойного экранирования (фольга + оплетка) и наружной ПВХ-оболочки. Примененные материалы допускают прокладку не только в помещениях, но и на улице. Допустимый диапазон температур включает морозы (до -40°C) и высокие летние температуры (до +75°C).

Потери сигнала напрямую зависят от частоты передаваемого сигнала. На рабочих частотах сотовой связи кабель длиною 4 м внесет затухание от 0,8 дБ (900 МГц, GSM) до 1,4 дБ (2500 МГц, LTE). Как правило, соединение на разъемах вносит дополнительные потери: типичным значением считается 1 дБ на коннектор.

Процесс изготовления и проверки

Инженеры GSM-Репитеры.РУ подходят к производству кабельных сборок с ответственностью и скрупулезностью. Технический процесс строго регламентирован и включает обязательную проверку готового изделия. К преимуществам наших кабельных сборок относится:

• Использование кабеля постоянного поставщика-партнера Baltic Signal. Продолжительное сотрудничество с этим брендом позволило убедиться в высоком и стабильном качестве комплектующих;
• Установка обжимных разъемов N-111/5D и S-111/5D. С кабелем марки 5D-FB мы используем только разъемы под обжим: они более надежны, долговечны и допускают гораздо больше циклов подключения, чем прижимные аналоги;
• Кабельная сборка имеет завершенный целостный вид благодаря наличию термоусадочной трубки. Этот элемент устанавливается последним и защищает кабель от попадания пыли и влаги внутрь коннектора;
• Каждая кабельная сборка проходит трехэтапное испытание, которое включает проверку качества обжима, тестирование целостности жилы и тестирование разъемов на отсутствие КЗ.

Только экземпляры, который успешно прошли все тестирования, передаются из ОТК в реализацию. Приобретая наши кабельные сборки, вы можете быть уверены в их стабильном качестве и отсутствии брака. Если вам нужна кабельная сборка с редким сочетанием коннекторов, обратитесь на страницу заказной позиции. На ваши вопросы о кабелях и других элементах систем усиления ответят наши менеджеры по номеру 8-800-3333-965!
