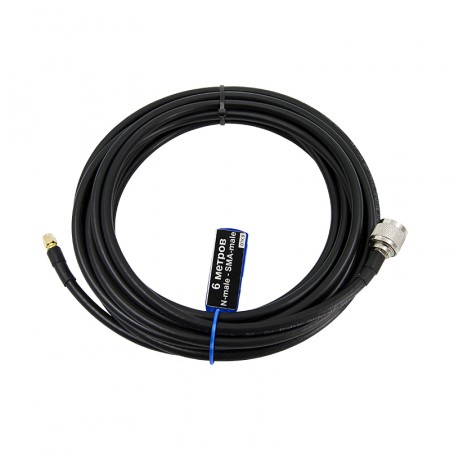

Кабельная сборка N-male - 6 метров 5D-FB - SMA-male

Джампер марки 5D-FB для подключения радиоэлектронных устройств, оснащенный штекерами типа N и SMA. Длина изделия составляет 6 метров. Этот соединительный элемент часто применяется для подключения внешних антенн к устройствам мобильной связи, таким как модемы, маршрутизаторы с SIM-картой, усилители сигнала.

5 сценариев использования кабеля-соединителя N/SMA

Радиочастотные приборы, антенны и другие компоненты радиосистем часто поставляются без соединительных кабелей. Клиент самостоятельно выбирает нужный провод с учетом требуемой длины и минимальных потерь. Джампер с коннекторами N и SMA обычно применяется в таких случаях:

• Подключение внешней (уличной) антенны к модему или маршрутизатору 4G для повышения скорости и стабильности интернет-соединения;
• Соединение антенн с усилителями и ретрансляторами;
• Сопряжение устройств с пассивными элементами — сплиттерами, ответвителями, фильтрами, подавителями (аттенюаторами);
• Наращивание длины линии при совместимости одного из разъемов с уже существующим кабелем;
• Подключение измерительного оборудования (например, переносных спектроанализаторов) к тестируемым приборам.

Сборка изготовлена из радиокабеля 5D-FB с диаметром наружной оболочки 7,5 мм. Эта марка выделяется гибкостью и низкими потерями при передаче даже слабых сигналов мобильной связи. В центре кабеля находится проводник CCA (омедненная медь), изоляционный слой, двойной экран (фольга и проволочная оплетка) и внешний слой из ПВХ. Материалы допускают использование изделия как внутри помещений, так и на открытом воздухе. Рабочие температуры варьируются от -40°C до +75°C.

Вносимое затухание напрямую связано с частотой передачи. Шестиметровый шнур на частотах мобильной связи создает потери от 1,13 дБ (800 МГц, B20) до 2,24 дБ (2700 МГц, B7). Как правило, соединение на разъемах дополнительное увеличивает потери на 1 дБ с каждой стороны.

Процедура производства и контроль качества

Технические специалисты компании GSM-Репитеры.РУ тщательно контролируют процесс изготовления соединительных кабелей. Процедура строго регулируется и включает обязательную постпроизводственную проверку. Среди достоинств наших сборок:

• Использование кабеля от российского бренда Baltic Signal. Долговременное партнерство с этой компанией подтвердило высокое и стабильное качество используемых материалов;
• Установка коннекторов под обжим. С маркой 5D-FB мы применяем только разъемы, которые крепятся опрессовкой: они долговечны и выдерживают частые отсоединения/подсоединения;
• Завершенный вид кабелю придает термоусадка, которая устанавливается поверх обжимной гильзы и защищает соединение от влажности и проникновения внутрь разъема мелких частиц;
• С каждым кабелем проводится три этапа тестирования: механическое испытание, проверка проводника на прохождение сигнала и тест на короткое замыкание.

Только изделия, успешно прошедшие все 3 теста, отправляются в продажу. Приобретая наши соединительные кабели, вы получаете надежные изделия без дефектов. Если вам необходим шнур с нестандартными разъемами, обратитесь на страницу индивидуального заказа. Ответы на вопросы о кабелях и других компонентах радиосистем предоставят наши консультанты по телефону 8-800-3333-965.
