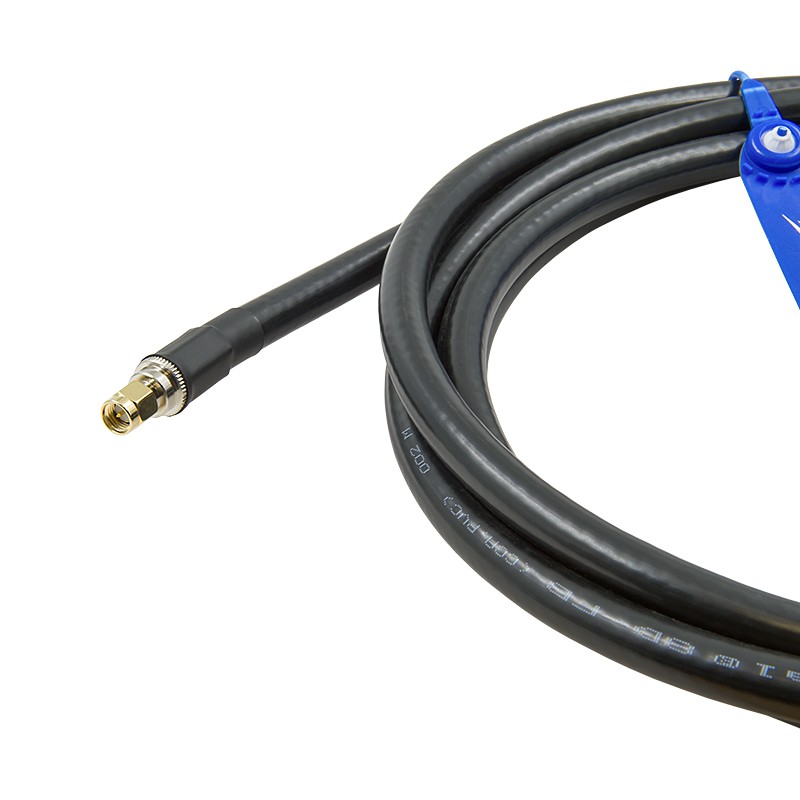

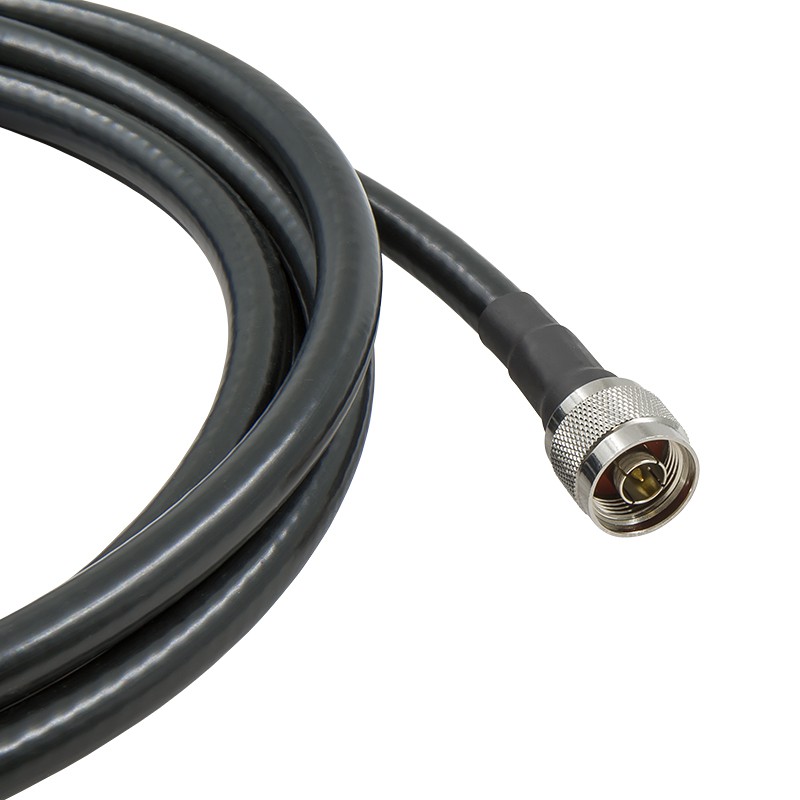

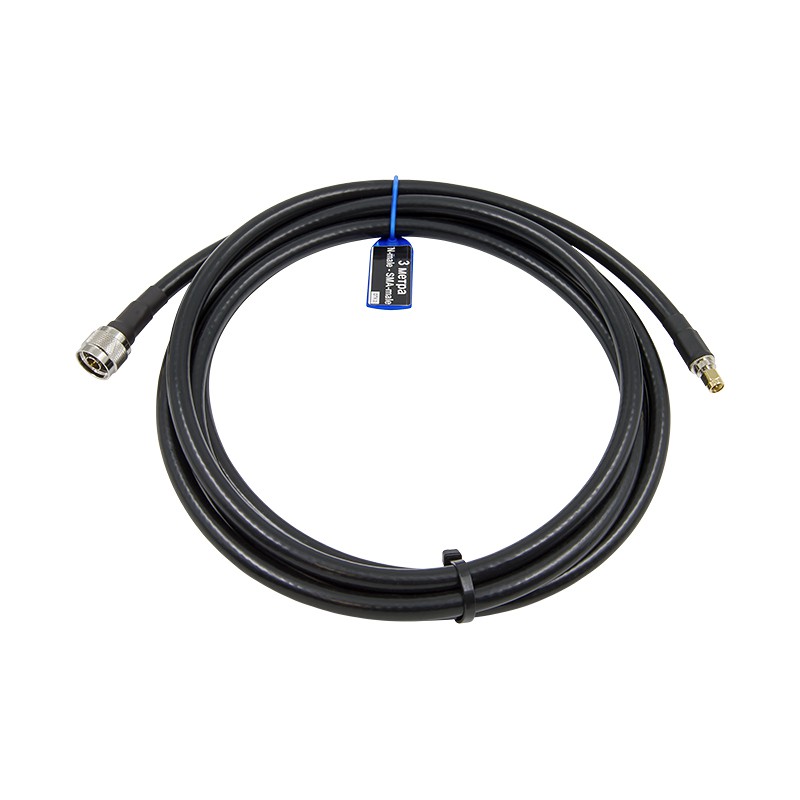

Кабельная сборка предназначен для передачи ВЧ-сигнала между различными радиоустройствами. На концах установлены коннекторы формата N «папа» и SMA «папа». Общая длина — 3 метра. Наиболее часто она используется для подключения внешних антенн к LTE-роутерам, модемам, усилителям сигнала и другим устройствам, работающим с мобильными сетями.
Где применяется кабель N-male — SMA-male?
Часто активное и пассивное антенно-фидерное оборудование не комплектуется соединительными кабелями — пользователь подбирает их самостоятельно, исходя из технических параметров системы и допустимых потерь сигнала. Провода с коннекторами N и SMA целесообразно применять в следующих ситуациях:
- Для подключения выносной антенны к LTE-маршрутизатору или модему с целью улучшения качества мобильного сигнала;
- При коммутации донорных и внутренних антенн с ретрансляторами и другими усилителями связи;
- При необходимости соединения оборудования с такими пассивными элементами, как делители, диплексеры, аттенюаторы, ответвители;
- Для удлинения трассы в случаях, когда один из разъемов кабельной сборки совместим с уже проложенной линией;
- При подключении измерительных приборов, например, портативных анализаторов спектра, к тестируемым устройствам.
Конструкция, материалы, процесс изготовления
Основой сборки служит кабель модели 8D-FB, диаметр которого составляет 10,15 мм. Эта коаксиальная линия отличается низкими потерями и компактностью, что особенно важно при работе со слабыми сигналами операторов мобильной связи. Внутри используется CCA-жила диаметром 2,56 мм, вспененный диэлектрик, двойной экран из фольги и оплетки, а также внешняя изоляция из ПВХ. Такая конструкция позволяет применять кабель как внутри зданий, так и при наружной прокладке. Температурный диапазон эксплуатации: от -40°C до +75°C.
Потери сигнала зависят от частоты: при длине кабеля 3 м ослабление составляет примерно 0,4 дБ на 900 МГц (GSM/LTE-900) и до 0,75 дБ на 2500 МГц (LTE-2600). Кроме того, каждый разъем вносит дополнительные потери — порядка 1 дБ.
Производство и контроль качества
Компания GSM-Репитеры.РУ тщательно следит за качеством продукции. Изготовление кабельных сборок проходит по строго выверенному регламенту с обязательным тестированием. Основные достоинства наших изделий:
- Используется продукция надежного поставщика — бренда Baltic Signal. Многолетнее партнерство подтверждает стабильность и высокое качество компонентов;
- Применяются обжимные разъемы моделей N-111/8D и S-111/8D, которые обеспечивают надежный контакт и устойчивы к многократным подключениям;
- Конечный вид сборки доводится до совершенства термоусадочной трубкой — она защищает место соединения от посторонних воздействий, влаги и загрязнений;
- Каждое изделие проходит тройной контроль: проверку обжима, «прозвон» центральной жилы и тест на отсутствие короткого замыкания на коннекторах.
В продажу попадают только те кабели, которые успешно прошли все этапы проверки. Наши сборки стабильно работают в течение многих лет, без обслуживания и замены. Если вам требуется сборка с нестандартным сочетанием разъемов — посетите раздел индивидуальных заказов. Консультации по любым вопросам вы можете получить по телефону 8-800-3333-965 — наши специалисты помогут подобрать решение для ваших задач!
Характеристики | |
Разъем (сторона 1) | N-male |
Разъем (сторона 2) | SMA-male |
Длина | 3 м |
Марка кабеля | 8D-FB CCA PVC |
Центральный проводник (материал) | алюминий, плакированный медью |
Центральный проводник (диаметр) | 2,56 мм |
Изоляция (материал) | вспененный полиэтилен |
Изоляция (диаметр) | 7,35 мм |
Экран | двойной (алюминиевая фольга и алюминиево-магниевая оплетка) |
Конфигурация оплетки | 168 x 0,15 мм |
Диаметр экрана | 8,25 мм |
Внешняя оболочка (материал) | полихлорвинил (ПВХ) |
Внешняя оболочка (диаметр) | 10,15 мм |
Цвет | черный |
Волновое сопротивление | 50 ±3 Ом |
Погонная емкость | 82 ±2 пФ/м |
Скорость распространения | 82% |
Возвратные потери | ≥ 20 дБ |
Эффективность экранирования | ≥ 80 дБ |
Сопротивление внутреннего проводника по постоянному току | 6,5 Ом/км |
Сопротивление внешнего проводника по постоянному току | 13 Ом/км |
Сопротивление изоляции | 5000 МОм/км |
Испытательное напряжение изоляции | 2500В |
Напряжение пробоя оболочки | 3000В |
Затухание (на 100 м) |
150 МГц: 4,90 дБ 280 МГц: 6,90 дБ 350 МГц: 7,80 дБ 400 МГц: 8,50 дБ 800 МГц: 12,60 дБ 900 МГц: 13,60 дБ 1200 МГц: 16,30 дБ 1500 МГц: 18,60 дБ 1800 МГц: 20,80 дБ 1900 МГц: 21,50 дБ 2000 МГц: 22,10 дБ 2500 МГц: 24,80 дБ 2700 МГц: 25,90 дБ 3000 МГц: 27,40 дБ |
Минимальный радиус изгиба (однократный) | 60 мм |
Минимальный радиус изгиба (многократный) | 200 мм |
Усилие на разрыв | 700 Н |
Стойкость к сдавливанию | 10 Н |
Рабочая температура | от -40°C до +75°C |
Температура монтажа | от -20°C до +50°C |
Температура хранения | от -40°C до +75°C |
