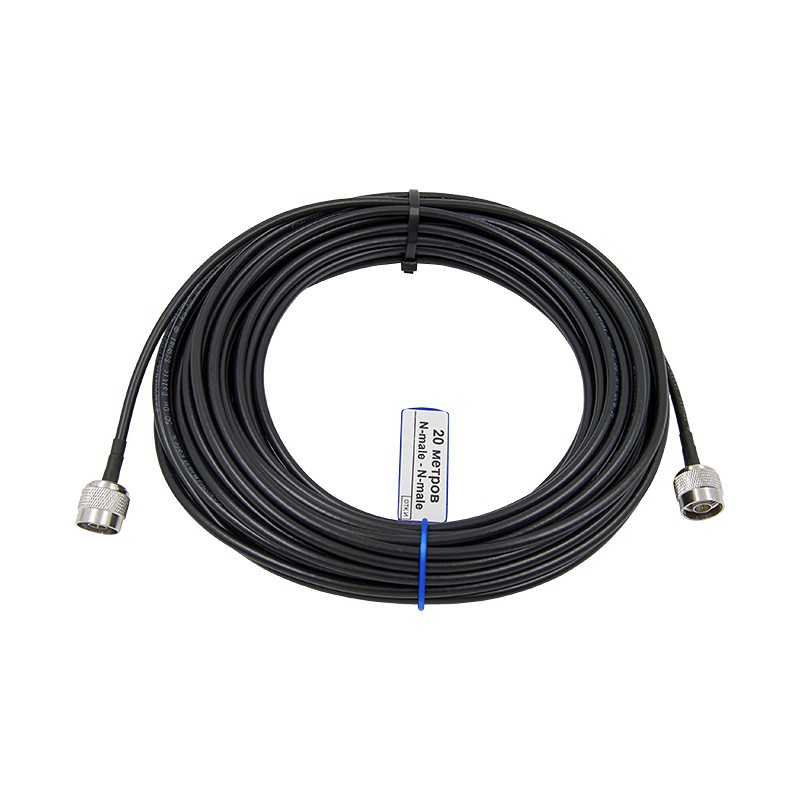

Кабельная сборка N-male - 20 метров RG-58 - N-male

Кабельная сборка длиной 20 метров предназначена для объединения компонентов в радиочастотных комплексах, размещенных на существенном расстоянии. На концах отрезка кабеля RG-58 A/U установлены коннекторы формата N-male (штекеры), подходящие для подключения к стандартным репитерам, ретрансляторам, приемным и передающим антеннам.

Для ситуаций, где расстояние имеет значение

В системах усиления мобильного сигнала часто возникает потребность в прокладке длинных соединительных линий. Хотя прокладка длинных трасс не является желательной, часто этого не избежать: например, при монтаже оборудования на высокой мачтовой опоре или при соединении основного и дочерних усилителей, установленных в соседних помещениях.

Вот лишь некоторые типовые примеры использования кабелей с N-штекерами:

• Монтаж внешней антенны на значительном удалении от усилителя — например, если антенна установлена на крыше, мачте или вынесена за пределы здания;
• Соединение ретранслятора с внутренней антенной или вспомогательным бустером;
• Подключение наружной антенны к устройствам связи, таким как модемы, маршрутизаторы LTE, GSM-шлюзы и телефоны, радиостанции. Для сопряжения с такими устройствами может понадобиться переходник или пигтейл, обеспечивающий смену коннекторов;
• Увеличение длины уже проложенного фидера в системе.

Конструктивные особенности кабеля

Изделие выполнено на основе коаксиального кабеля типа RG-58 диаметром 5,0 мм. Центральный проводник — чистая медь. Благодаря сбалансированной гибкости, кабель удобно укладывается вдоль стен, по углам и проемам.

Кабель и разъемы имеют общее волновое сопротивление 50 Ом. Такое же сопротивление используются на профессиональных и бытовых сотовых усилителях, а также других приборах, связанных с радиосвязью.

В силу протяженности линии, такой кабель лучше всего применять с оборудованием, обладающим высокой выходной мощностью. Потери мощности на кабельной линии достигают 7,3 дБ на частотах 900 МГц и возрастают до 13,8 дБ на частоте 2700 МГц. Если речь идет о слабом входном сигнале, стоит обратить внимание на более эффективную альтернативу — сборки на базе кабельных марок 5D-FB или 8D-FB.

Сборка и проверка качества

Изготовление кабеля проходит в несколько стадий, каждая из которых контролируется специалистами:

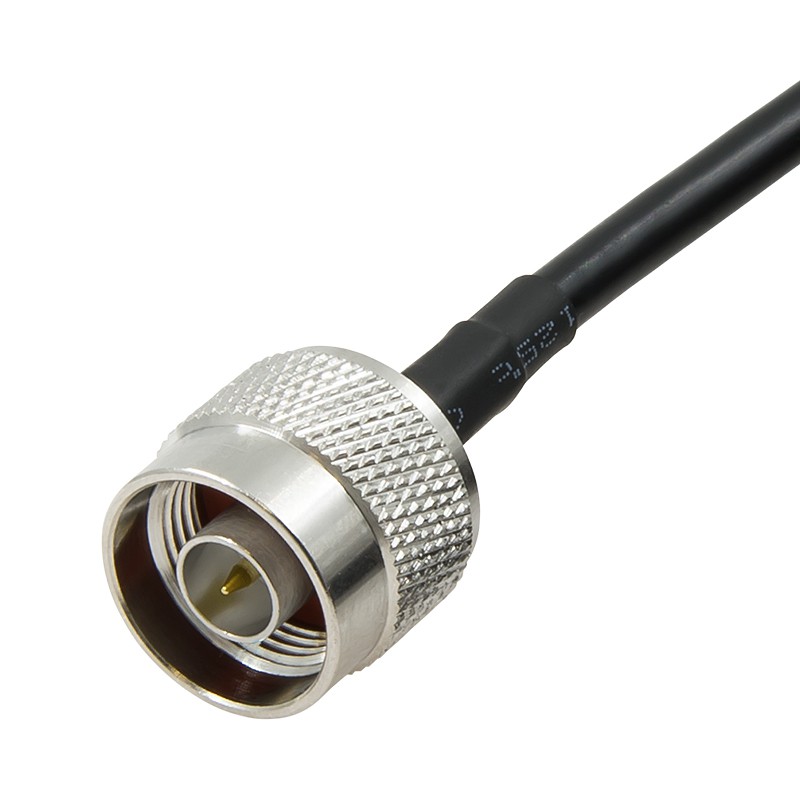

• Центральный контакт (штырь) припаивается, тогда как корпусной элемент закрепляется методом опрессовки. В этом процессе используется металлическая втулка, охватывающая кабель и «хвостик» коннектора. Опрессовка производится специальным кримперным инструментом;
• Термоусадочная трубка прикрывает участок обжима. При нагреве она плотно облегает стык, обеспечивая как защиту от влаги, так и аккуратный внешний вид;
• На финальном этапе изделие вручную тестируется инженером: проверяется надежность фиксации коннекторов, исключается их смещение или проворот, проводится проверка прохождения сигнала с помощью тестера. Только после этого кабель поступает в продажу.

Кабель на базе RG-58 рассчитан на эксплуатацию в температурных условиях от -40°C до +70°C. Внешняя изоляция из ПВХ устойчива к воздействию ультрафиолета, что делает изделие пригодным как для использования внутри помещений, так и для монтажа на открытом воздухе.
