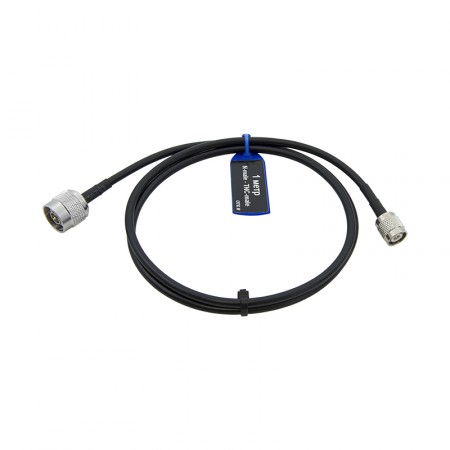

Кабельная сборка N-male - 1 метр RG-58 - TNC-male

Цена: 891 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3736

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Соединительный кабель малой длины с коннекторами N-male и TNC-male. Такая кабельная сборка обычно используется для коммутации выносных антенн и устройств пользователей. Использованный кабель марки RG-58 A/U имеет диаметр 5 мм и вносит минимальные потери на длине 1 м. Провод и разъемы имеют импеданс 50 Ом и обычно применяются с радиотехникой сотовой связи, антеннами GPS/ГЛОНАСС и измерительными приборами.

Коннекторы серий N и TNC: где применяются?

Внешне коннекторы N-male и TNC-male выглядят схоже, однако они относятся к разным сериям, которые не имеют совместимости друг с другом. Обе серии разъемов имеют сопротивление 50 Ом, конструкцию с резьбовым соединение и используются для передачи ВЧ-сигнала. Однако размеры и внутренний конструктив коннекторов не идентичен. Эта кабельная сборка поможет соединить устройства с разносерийными разъемами N и TNC!

Коннекторы N-серии имеют широкое применение в области радиосвязи и встречаются на разнообразных усилителях, антеннах, приемопередающих модулях. Серия TNC имеет более ограниченное применение и используются, например, в следующих случаях:

  • Для подсоединения выносной мобильной антенны к стационарному GSM-телефону. Разъемом TNC-female для подключения антенны оснащены многие популярные модели телефонов, такие как BS-GSM-Phone, BS-GSM-Phone Dual-Sim, Termit FixPhone v2 rev.4, Dadget MT3020 и др.;
  • Для коммутации антенн GPS/ГЛОНАСС, имеющих уличное стационарное исполнение, к системам навигации. Пример такой антенны — модель MEDUZA;
  • Прочее измерительное, приемное и передающее оборудование, где важна надежность и отказоустойчивость всех соединений. TNC-серия разъемов используется в том числе в ответственных отраслях (вплоть до аэрокосмической).

Структура кабеля и размеры потерь

Кабель RG-58 A/U представляет собой классический коаксиал Ø5,0 мм, который обеспечивает удобную и гибкую коммутацию между устройствами. Сигнал передается по цельной медной жиле (Ø1,0 мм), вокруг которой располагается диэлектрик из вспененного полиэтилена и двойной слой экрана. Экранирующий слой из фольги и оплетки служит надежной защитой от любых электромагнитных излучений (от соседних кабельных линий, бытовых и промышленных устройств). Завершает структуру кабеля слой черного ПВХ (защита от влаги, пыли, солнца). Кабель пригоден для использования на улице при соблюдении температурных требований (от -40°C до +70°C).

Кабельная сборка длиною 1 метр подходит для соединения устройств, расположенных поблизости. При малой длине провода сигнал не успевает потерять мощность, поэтому затухание оказывается невысоким. Например, потери в кабеле (без учета разъемов) составят всего 0,36 дБ на частоте связи GSM-900 и около 0,52 дБ на частотах DCS-1800.

Для более длинных коммутаций доступны версии 5 метров, 10 метров и другие.

Обязательная проверка каждого изделия

Для производства кабельных сборок применяются разъемы обжимной серии. Они обеспечивают повышенную прочность и долговечность, поскольку монтаж производится механическим сжатием гильзы вокруг корпуса разъема и кабельной оболочки. Опрессовка гарантирует, что наконечник не «отвалится» и выдержит множество циклов переподсоединения.

После того, как коннекторы установлены с обеих сторон, инженеры ОТК в обязательном порядке проводят их проверку. Тестирование осуществляется в несколько этапов и включает проверку обжима (прочности), целостности жилы и отсутствия контакта между проводником и экраном. В продажу передаются только исправные и надежные кабельные сборки!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) TNC-male
Длина 1 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,00 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,12 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
