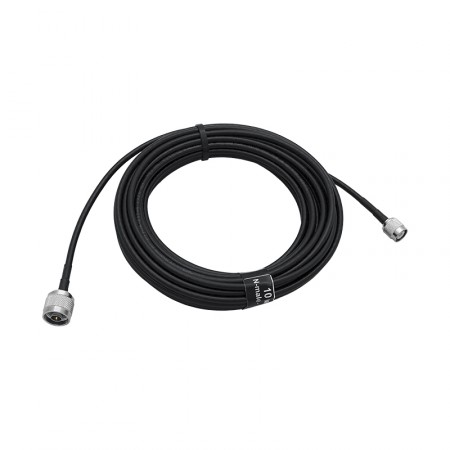

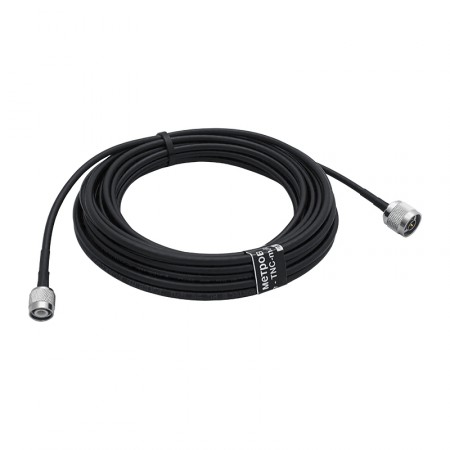

Кабельная сборка N-male - 10 метров RG-58 - TNC-male

Цена: 1 200 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3338

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Радиочастотный кабель RG-58 с установленными разъемами N-male и TNC-male для соединения внешних антенн и абонентских устройств. Провод имеет длину 10 метров, волновое сопротивление всех элементов — 50 Ом. Чаще всего эта кабельная сборка применяется для соединения уличный антенн со стационарными GSM-телефонами.

Коннекторы N-type и TNC: сфера применения

Оба коннектора: N-тип и TNC — служат для передачи высокочастотного сигнала. Внешне коннекторы можно перепутать, так как они имеют схожую конструкцию и резьбовое соединение. Тем не менее, их диаметр и отдельные элементы сильно отличаются, что делает их несовместимыми друг с другом. Для соединения двух устройств, оснащенных коннекторами N и TNC, рекомендуется использовать кабельную сборку с совместимыми разъемами. Это позволяет отказаться от установки переходников или пигтейлов, которые вносят дополнительные потери в линию связи.

Оба типа коннекторов (N и TNC) сегодня находят применение в сфере радиопередачи сигнала. Наиболее типичные применения включают:

  • Соединение наружной антенны сотовой связи и настольного телефонного GSM-аппарата. Многие GSM-телефоны имеют входной коннектор TNC-female, и для них подходит эта кабельная сборка: BS-GSM-Phone, Termit FixPhone v2 rev.4, Dadget MT3020 и др.;
  • Подсоединение мощной GNSS-антенны MEDUZA (GPS/ГЛОНАСС) к навигационным системам и другим приемникам сигнала геопозиционирования;
  • Коммутация других совместимых по коннекторам устройств, в том числе измерительного оборудования.

Снижение мощности сигнала

Кабельная линия протяженностью 10 метров неизбежно вносит потери в лини связи. Кабель RG-58 A/U имеет высокую гибкость и малый диаметр (менее 5 мм), поэтому его удобно монтировать в помещениях, прокладывать в каналах и плинтусах, выполнять скрытый монтаж. За это приходится «расплачиваться» достаточно высокими потери, которые провод вносит на больших дистанциях. Так, на расстоянии 10 метров потери мощности составляет порядка 3,65 дБ при частоте 900 МГц (GSM) и достигнут 6,1 дБ при частоте 2500 МГц (LTE). Этот кабель рекомендуется использовать только при уверенном сигнале, для которого допустимо указанное затухание.

Сам кабель RG-58 имеет сплошную жилу из меди Ø1,0 мм. Вокруг проводника расположен слой вспененного полиэтилена. Экранирование осуществляет фольга и проволочная оплетка. Наружный слой из ПВХ защищает структуру кабеля от посторонних воздействий, таких как атмосферные осадки, солнечные лучи и пыль. Кабельная сборка подходит для внутреннего и внешнего применения, если окружающая температура находится в пределах от -40°C до +70°C.

Как мы изготавливаем кабельные сборки?

Все сборки создаются с использованием разъемов обжимного типа, которые крепятся на проводе при помощи кримпера (клещей). Суть обжима заключается в деформации металлического цилиндра, который «захватывает» участок кабеля и основание разъема. В результате коннектор надежно закреплен, не прокручивается и не спадает с кабеля даже при частых циклах отсоединения и подключения.

Каждый экземпляр кабельной сборки проходит набор тестов, которые включают проверку физической надежности и тестирование линии передачи. Только после тщательной проверки изделие поступает в продажу!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) TNC-male
Длина 10 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,00 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,70 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 4,94 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Тип кабеля
RG-58 RG-58
Длина
10 м 10 м
Разъёмы
N-TNC N-TNC
Импенданс
50 Ом 50 Ом
