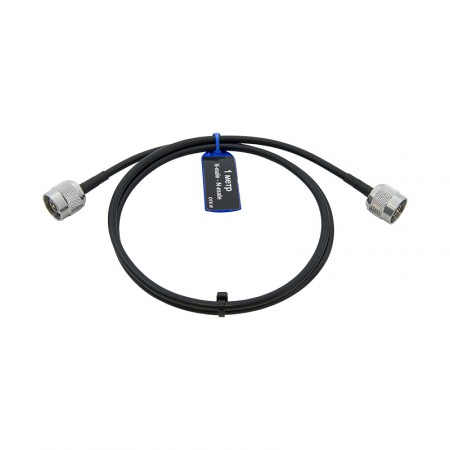

Кабельная сборка N-male - 1 метр RG-58 - N-male

Цена: 860 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Есть в наличии

Артикул: 3735

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Короткий джампер (соединительный кабель) для подключения репитеров, линейных усилителей, уличных и комнатных антенн в системах усиления связи. Также эта кабельная сборка может использовать в любых других радиосистемах, где применимы комплектующие с сопротивлением 50 Ом и ответными разъемами N-типа. Провод имеет длину 1 м и диаметр 5,0 мм.

Использование кабелей с N-разъемами

Разъемы N-серии устанавливаются на многие стационарные радиоустройства и являются стандартом в отрасли усиления мобильной связи. Как правило, на самих устройствах устанавливаются розетки (female), а для их соединения между собой применяются кабельные сборки с вилками (male).

Эта кабельная сборка позволяет соединить различные радиоприборы, включая:

  • Репитеры/усилители мобильной связи GSM/3G/LTE;
  • Бустеры (вспомогательные усилители);
  • Уличные (донорные) антенны сотовой связи;
  • Сервисные (раздающие) антенны репитеров и бустеров;
  • Различные пассивные элементы для деления и суммирования сигнала;
  • Любые другие ВЧ-приборы, на которых производителем предусмотрены коннекторы N-типа для подсоединения антенн, радиомодулей и т. п.

Разъемы N-типа обладают достаточным диаметром, чтобы обеспечить надежное и стабильное ВЧ-соединение. Вилка и розетка имеют резьбовое сочленение, устойчивое к вибрациям. Эти коннекторы доказали свою эффективность в разных условиях эксплуатации и стали «золотым стандартом» радиотехники.

Кабель RG-58 A/U для коротких коммутаций

Сборка имеет длину 1 м, поэтому потери кабеля минимальны. Например, на частоте 900 МГц однометровый отрезок кабеля RG-58 внесет затухание около 0,36 дБ, а на частоте 2700 МГц — 0,69 дБ. В большинстве случаев этими потерями можно пренебречь, поскольку они практически не влияют на качество связи.

Структурно кабель включает несколько элементов:

  • Проводник из меди (1,02 мм диаметром). Жила располагается в центре провода и служит основной средой передачи для сигнала;
  • Слой изоляции из вспененного полиэтилена. Изоляция необходима, чтобы итоговый импеданс провода равнялся 50 Ом, а центральный проводник и экран сохраняли соосное расположение;
  • Экран из фольги и оплетки. Экран — это слой защиты от посторонних радиосигналов, которые могут создать помехи для линии передачи;
  • Оболочка наружная (5,00 мм диаметром). Верхний слой кабеля черного цвета — это оболочка из ПВХ, устойчивая к перепадам температуры, влаге, УФ-лучам.

Производственный процесс и тестирование

При производстве этих кабельных сборок применяются только Crimp-разъемы, которые монтируются на концы кабеля обжимным методом. Металлическая втулка сжимается клещами и фиксирует конструкцию. Центральный пин обязательно припаивается к центральной жиле. Заводской вид изделие приобретает после установки термоусадочной трубки.

Наш ОТК проверяет каждую кабельную сборку. Разъемы проходят тестирование на прочность обжима. Затем при помощи мультиметра проверяется отсутствие повреждений проводника и короткого замыкания между проводником и оплеткой. Только после того, как ОТК одобряет продукцию, она передается на склад для продажи!

Кабельная сборка — это готовое изделие, которое подходит для коммутации устройств. Варианты с другими разъемами вы можете выбрать в каталоге. При отсутствии нужного решения — оформите заказную позицию!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 1 м
Марка кабеля RG-58 A/U
Центральный проводник (материал) медь
Центральный проводник (диаметр) 1,02 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 2,90 мм
Экран двойной (алюминиевая фольга и оплетка из луженого омедненного алюминия)
Конфигурация оплетки 112 x 0,1 мм
Диаметр экрана 3,43 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 5,00 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 83,3 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 90 дБ
Сопротивление внутреннего проводника по постоянному току 26 Ом/км
Сопротивление внешнего проводника по постоянному току 35 Ом/км
Сопротивление изоляции 1000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1000В
Затухание (на 100 м) 150 МГц: 14,60 дБ
280 МГц: 20,70 дБ
350 МГц: 22,50 дБ
400 МГц: 23,00 дБ
800 МГц: 31,10 дБ
900 МГц: 36,50 дБ
1200 МГц: 39,10 дБ
1500 МГц: 47,70 дБ
1800 МГц: 52,50 дБ
1900 МГц: 53,00 дБ
2000 МГц: 55,40 дБ
2500 МГц: 61,10 дБ
2700 МГц: 69,00 дБ
3000 МГц: 75,00 дБ
Минимальный радиус изгиба (однократный) 25 мм
Минимальный радиус изгиба (многократный) 100 мм
Усилие на разрыв 200 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
