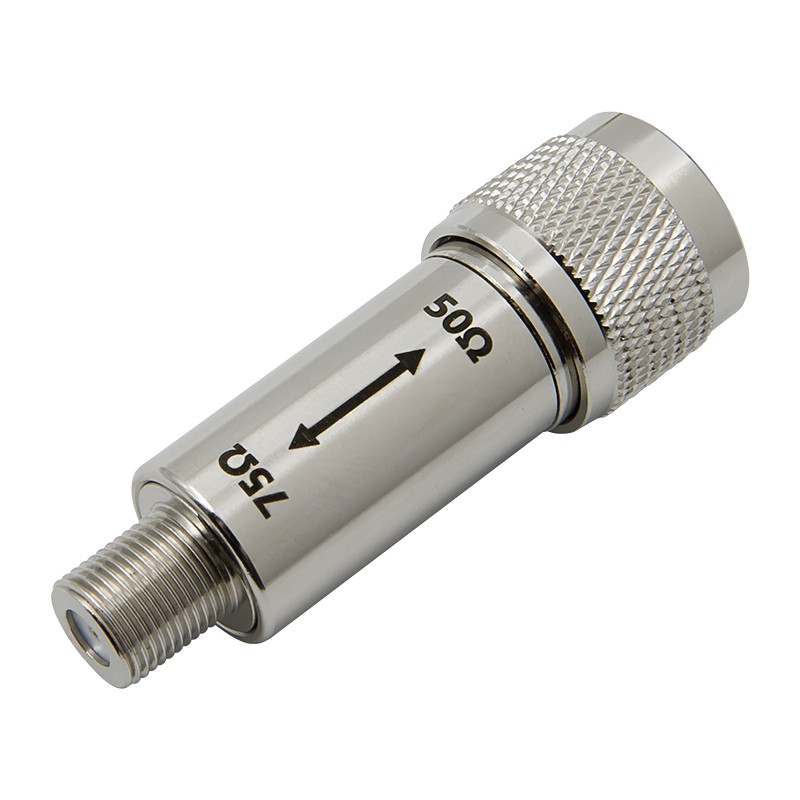

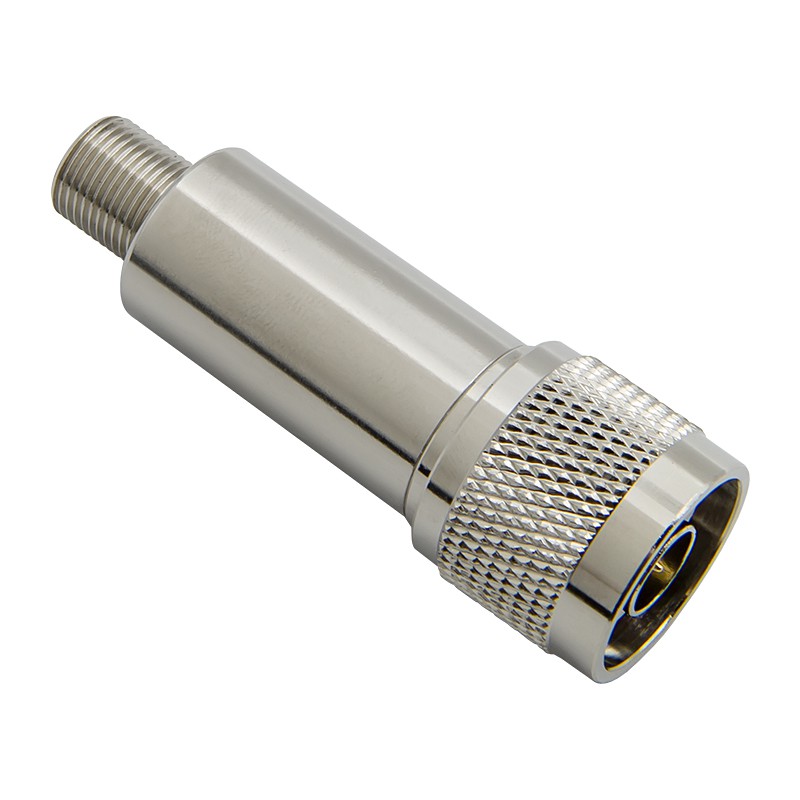

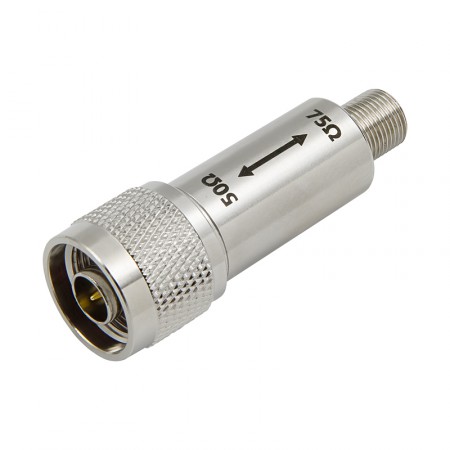

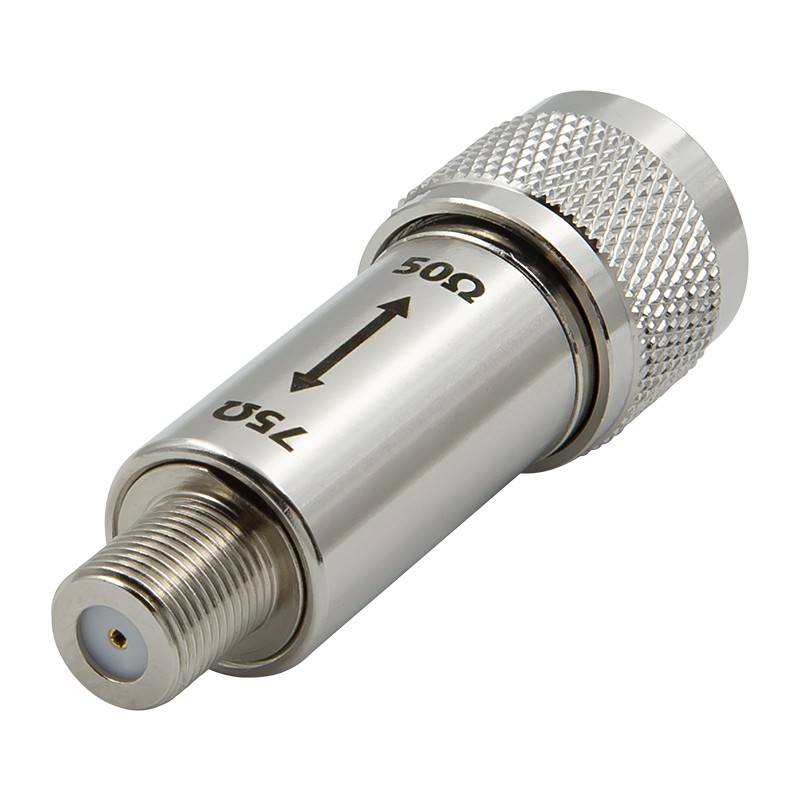

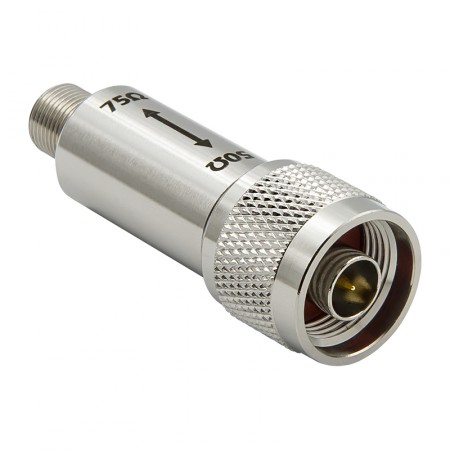

Согласующее устройство N-male 50 Ом - F-female 75 Ом (до 3 ГГц)

Компактный пассивный адаптер для согласованного соединения радиоизмерительного оборудования, антенн и кабельных трактов с разным волновым сопротивлением — 50 Ом и 75 Ом. На одном конце установлен разъем N-male для подключения к прибору, на другом — F-female под стандартный телевизионный кабель. Рабочий диапазон частот — от постоянного тока до 3 ГГц, что перекрывает весь спектр актуальных задач: от кабельного телевидения до измерений в диапазонах GSM и LTE. Вносимое затухание — 5,7 дБ.

Когда нужно использовать согласующее устройство?

Любой радиочастотный тракт рассчитан под конкретный импеданс. Все профессиональные радиоприборы — анализаторы спектра, векторные анализаторы цепей, генераторы сигналов, усилители — работают со стандартом 50 Ом. Телевизионная инфраструктура исторически строится на компонентах 75 Ом.

Когда приборы с разным импедансом соединяются друг с другом, на границе возникает рассогласование. Часть энергии сигнала отражается обратно вместо того, чтобы пройти в прибор. Это искажает результаты измерений: уровень сигнала занижается, характеристики фильтров и усилителей отображаются неверно. В самом тракте рассогласование ведет к стоячим волнам, которые при больших мощностях могут повредить оборудование.

Согласователь устраняет эту проблему. Внутри него — система прецизионных резисторов, рассчитанных на преобразование между 50 Ом и 75 Ом. Устройство обеспечивает качественное согласование за счет фиксированного вносимого затухания около 5,7 дБ, которое обусловлено рассеиванием мощности на резисторах.

Согласователь востребован в профессиональных и измерительных сценариях. Вот типичные задачи:

• Подключение радиочастотного анализатора спектра к сетям и антенным трактам для измерения уровня сигнала в телевизионных системах;
• Настройка и калибровка фильтров, сплиттеров и диплексоров 75 Ом с помощью векторного анализатора цепей;
• Лабораторная проверка усилителей и конверторов КТВ, где недопустимы существенные погрешности;
• Аттестация и проверка сигнального оборудования в операторских узлах кабельного телевидения и IPTV-сетях.

Адаптер впишется в любой тракт, где встречаются разнородные компоненты 50 Ом и 75 Ом. Прибор в первую очередь предназначен для инженеров, которым важна точность измерений.

Вносимые потери и виды разъемов

Устройство оснащено популярными сериями коннекторов N- и F-типа и вносит фиксированное затухание сигнала при установке между радиочастотными приборами.

• Фиксированное затухание 5,7 дБ (погрешность ± 0,5 дБ). Согласователь на основе резисторов вносит фиксированное затухание 5,7 дБ. Это не погрешность производства и не дефект — это минимальное значение для данной пары импедансов. На практике 5,7 дБ нужно учитывать при анализе измерений. Большинство современных измерительных приборов позволяют калибровать измерения с учетом вносимых потерь согласователя (поправку вводят вручную перед измерениями);
• Низкий уровень КСВн. Коэффициент стоячей волны (КСВ) не превышает 1,2. Это означает, что переотражения на стыке трактов при работе через согласователь минимальны;
• Разъем 50 Ом — N-male. Вилка серии N подключается к ответной розетке на передней панели прибора или конце кабельной сборки. Это стандартный вход большинства профессиональных радиоприборов;
• Разъем 75 Ом — F-female. Разъем F-female — розетка, которая обычно подключается к ответной вилке на конце телевизионного кабеля. Разъемы F широко распространены в кабельном телевидении, спутниковых системах и антенных трактах. Они рассчитаны на частоты до 3 ГГц, что совпадает с верхней границей рабочего диапазона адаптера.

Чтобы купить согласующее устройство N-male на F-female, приобретите товар через корзину на сайте. Подробности по оплате и доставке смотрите в профильных разделах. Задать вопросы можно по номеру 8-800-3333-965!
