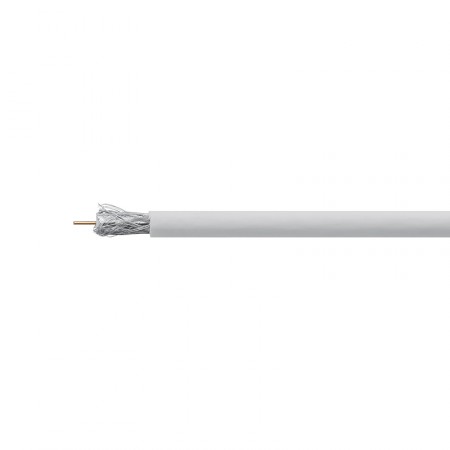

Кабель RG-6U 75 Ом

RG-6U — недорогой коаксиальный кабель с волновым сопротивлением 75 Ом и диаметром центрального проводника 1,02 мм. Эта марка чаще всего применяется в системах кабельного и спутникового телевидения для передачи аналогового видеосигнала, для подключения камер наблюдения, а также в бюджетных системах усиления мобильной связи.

Где используется кабель 75 Ом?

RG-6U применяется с оборудованием, рассчитанным на волновое сопротивление 75 Ом. Часто соединительные провода на базе этой марки можно встретить в комплекте с бытовой видеоаппаратурой, такой как телевизоры, видеомагнитофоны, спутниковые ресиверы и камеры видеонаблюдения. Кабельные линии 75 Ом — стандартный выбор для распределительных систем кабельного и эфирного телевидения (CATV).

Альтернативная сфера применения — системы усиления сотовой связи. В этих системах марка RG-6U используется как бюджетный аналог более дорогой продукции с волновым сопротивлением 50 Ом. По сравнению со специализированными кабелями для радиоприменений, комплектующие 75 Ом стоят меньше и позволяют существенно сократить итоговую смету оборудования. Недостатком такого подхода являются более высокие потери, которые возникают из-за несогласованного импеданса.

При низкой стоимости этот кабель обеспечивает хорошее качество сигнала с невысокой степенью затухания. Высокая гибкость и небольшой диаметр делают его удобным для прокладки внутри помещений. Оптимальная длина кабельной сборки — до 20 м.

Внутреннее устройство «коаксиала»

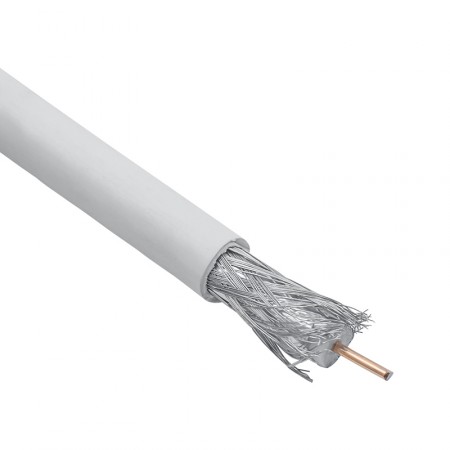

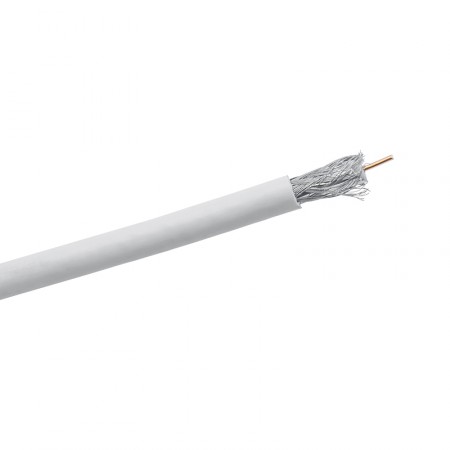

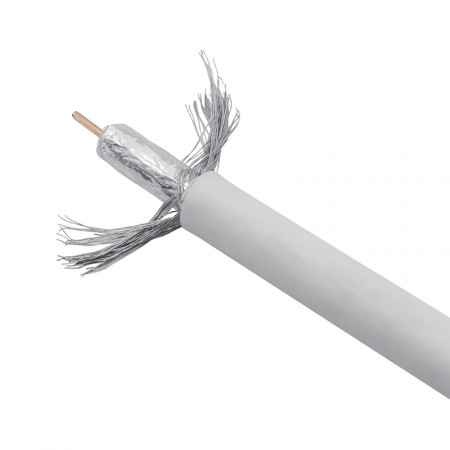

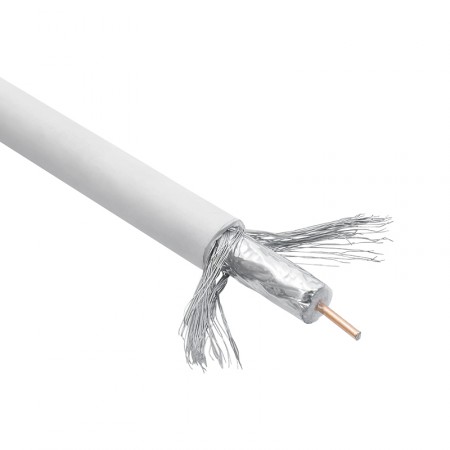

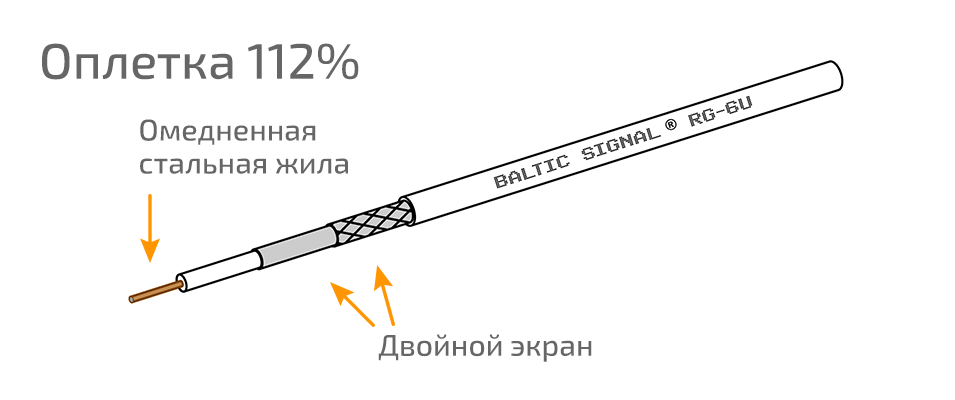

Коаксиальная конструкция подразумевает соосное расположение внутреннего проводника и экрана, разделенных слоем диэлектрика. Диэлектрический материал и диаметр элементов рассчитаны таким образом, чтобы обеспечить стабильность параметров, включая импеданс 75 Ом, на всей длине кабельной трассы.

• Центральный проводник диаметром 1,02 мм выполнен из стали, покрытой медью (CCS — Copper Clad Steel). Медная плакировка обеспечивает передачу сигнала с наименьшими потерями, а стальная сердцевина гарантирует прочность и износостойкость проводящей жилы;
• Диэлектрик из вспененного полиэтилена диаметром 4,57 мм обеспечивает точные характеристики волнового сопротивления с минимальной погрешностью и общую правильную геометрию провода;
• Двойной экран из алюминиевой фольги и алюминиево-магниевой оплетки защищает линию передачи от утечки сигнала и воздействия внешних источников ЭМИ. Плотная оплетка (112 x 0,12 мм) обеспечивает надежное экранирование — более надежное, чем у большинства других производителей;

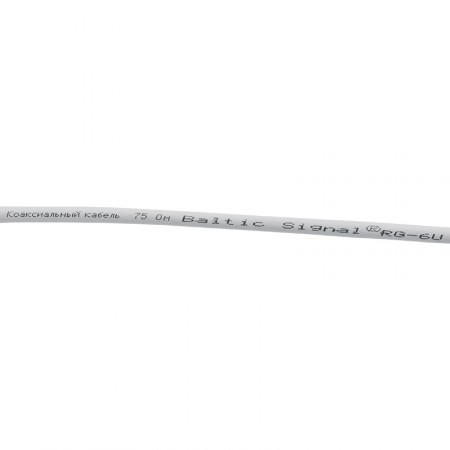

• Наружный слой из поливинилхлорида защищает линию передачи от физических воздействий внешней среды (влаги, пыли, осадков, механических повреждений). Общий диаметр провода — 6,8 мм, цвет оболочки — белый.

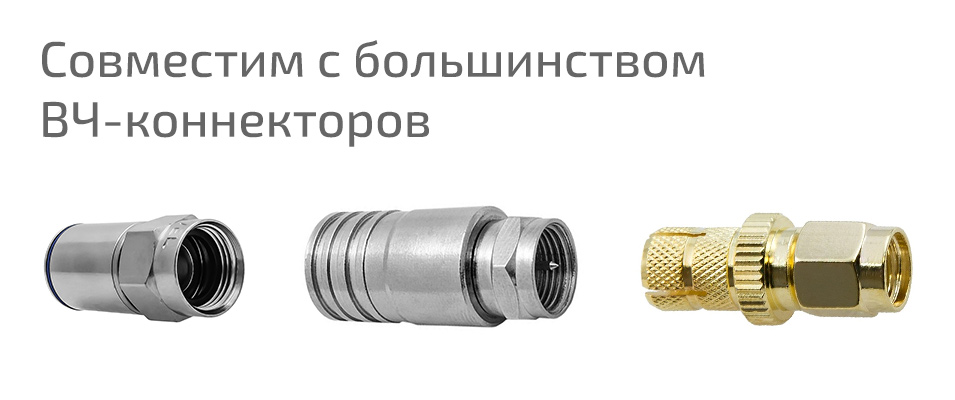

Серия RG-6U обычно используется с коннекторами F-типа, которые выпускаются в резьбовом, обжимном или компрессионном исполнении. Особенностью коннекторов F-серии является использование участка проводника в качестве центрального контакта (без дополнительной напаиваемой иглы).

Мы рекомендуем RG-6U как эконом-решение вместо более дорогостоящих телевизионных кабелей RG-59 или SAT-703. Эта марка оптимально подходит для использования с системами видеонаблюдения, телевизионной техникой и другими устройствами, требующими передачи видеосигнала.

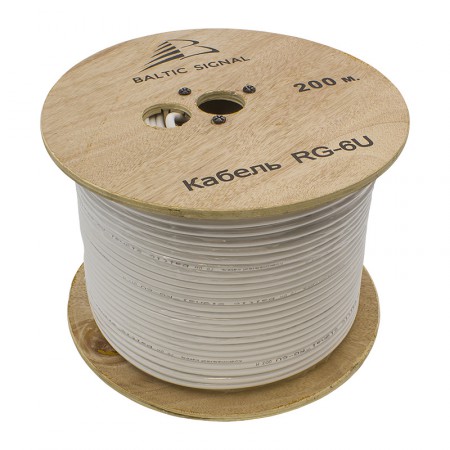

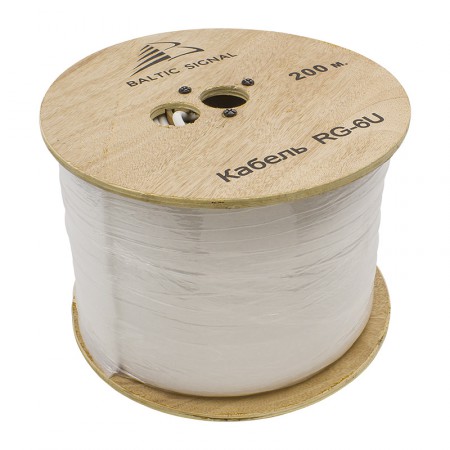

Чтобы оформить заказ, нажмите «В корзину» и укажите необходимый объем товара. Провод поставляется в катушках по 200 метров, однако возможен заказ отрезной позиции нужной длины. Чтобы получить консультацию об оборудовании и комплектующих, позвоните нам по телефону 8-800-3333-965 или закажите обратный звонок!

Цена указана за 1 метр погонный.

Кабель RG-6U — спецификации [PDF, ~139Kb]
