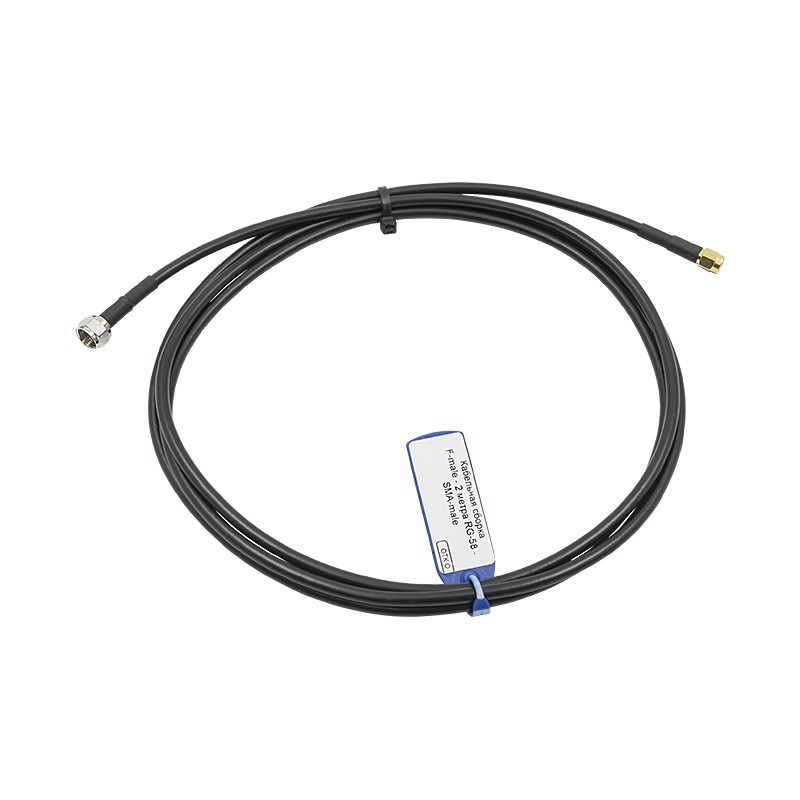

Кабельная сборка F-male - 2 метра RG-58 - SMA-male

Готовая кабельная сборка длиной 2 метра с установленными коннекторами F-male и SMA-male на базе коаксиального провода RG-58 A/U. Изделие готово к использованию сразу после получения — не требуется паяльник, обжимной инструмент или специальные навыки монтажа. Сборка предназначена для соединения телевизионных компонентов 75 Ом с радиочастотными приборами мобильной связи: 4G-роутерами, модемами, GSM-шлюзами и репитерами с волновым сопротивлением 50 Ом.

Для каких задач подходит сборка с разнотипными вилками?

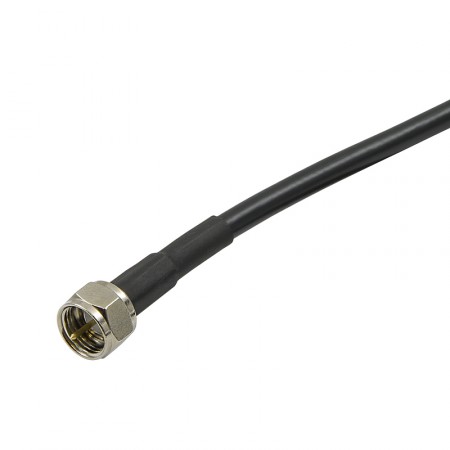

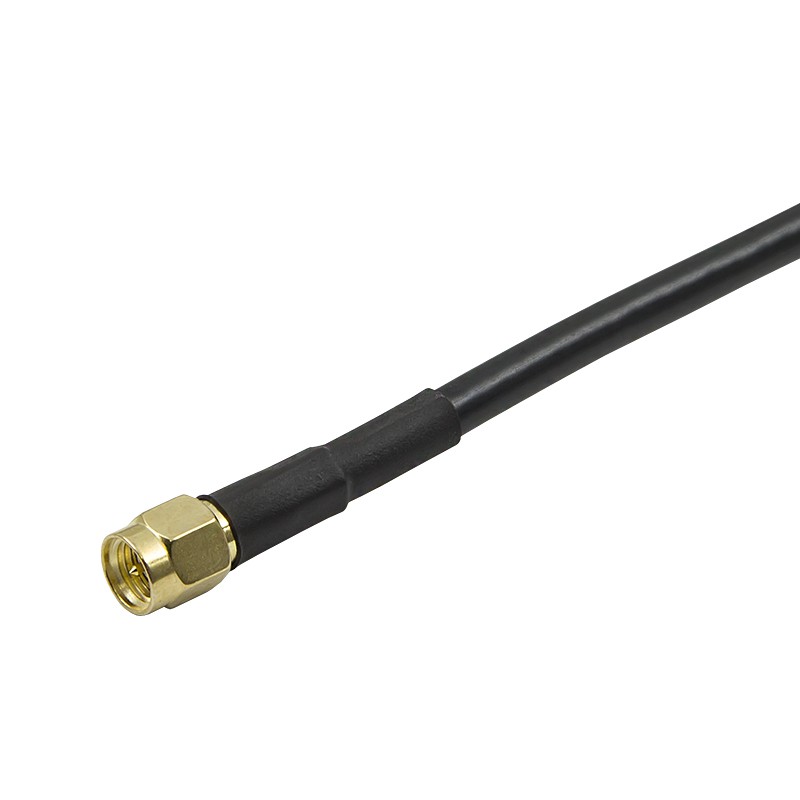

Разъем F-male (папа) имеет внутреннюю резьбу и штыревой контакт. Он подключается к антеннам, делителям и другим устройством с ответным портом F-female. Разъем SMA-male (папа) также имеет внутреннюю резьбу и штыревой контакт. Он соединяется с роутерами, модемами, репитерами, точками доступа и измерительными приборами с портом SMA-female.

Комбинация разъемов F-male и SMA-male решает задачу несовместимости между устройствами с различными стандартами портов:

• Подключение наружных антенн к 4G-роутерам и модемам. Многие недорогие уличные антенны имеют разъем F-female (телевизионный стандарт), а портативные роутеры и USB-модемы оснащены SMA-female. Провод с правильными коннекторами устраняет эту несовместимость без дополнительных переходников;
• Соединение репитеров и усилителей с разнотипными портами. Если на входе усилителя стоит F-female, а антенная система требует SMA-male, сборка выступает связующим звеном;
• Подключение измерительных приборов. Анализаторы спектра, генераторы сигналов и другая контрольно-измерительная техника часто комплектуется разъемами SMA, а испытываемые антенные системы используют F-тип;
• Замена поврежденных участков. Двухметровая длина позволяет заменить вышедший из строя фрагмент без полной переделки кабельной трассы.

Конструкция кабеля RG-58 A/U

Коаксиальный кабель RG-58 A/U диаметром 5,00 мм — распространенное решение для радиочастотных применений. Провод состоит из следующих элементов:

• Центральная однопроволочная жила (Ø1,00 мм) из меди. Обеспечивает хорошую проводимость и позволяет гнуть кабель без риска повреждения;
• Изоляция из вспененного полиэтилена (Ø2,90 мм). Диэлектрик удерживает жилу и экран на правильном расстоянии друг от друга. Это обеспечивает волновое сопротивление 50 Ом;
• Двойной экран. Алюминиевая фольга и оплетка из луженого омедненного алюминия защищают от электромагнитных помех. Двухслойная конструкция дает эффективность экранирования выше 90 дБ;
• Внешняя оболочка из черного ПВХ (Ø 5,00 мм). Защищает кабель от механических повреждений и работает при температурах от -40°C до +70°C.

Длина 2 метра подходит для коротких соединений внутри помещений или между близко расположенными устройствами. На такой дистанции RG-58 A/U показывает приемлемые потери: на частоте 900 МГц затухание составит около 0,73 дБ, а на высокой LTE-частоте 2500 МГц — не более 1,22 дБ.

Обжимные разъемы и маркировка

На концах кабеля установлены обжимные коннекторы. Их фиксируют специальным инструментом — кримпером. Центральные контакты разъемов — это отдельные напаянные иглы с позолоченным покрытием. Место обжима укрыто термоусадочной трубкой: она герметизирует стык и придает сборке завершенный внешний вид.

Перед отправкой мы проверяем каждую сборку на отсутствие дефектов: тестируем резьбовые соединения, качество обжима, целостность термоусадки и отсутствие повреждений кабеля!

Добавьте кабельную сборку в корзину и укажите контактные данные. Отправка выполняется курьерскими службами по всей России. Требуется другая длина или сочетание разъемов? Используйте конструктор кабельных сборок на сайте — соберите кабель под свои параметры. Нужна техническая консультация? Закажите обратный звонок или позвоните по номеру 8-800-3333-965! Наши инженеры помогут подобрать оптимальное решение для вашей системы связи.
