Кабельная сборка N-male - 40 метров 5D-FB - SMA-male

Готовая коаксиальная линия длиной 40 метров для подключения наружной антенны к LTE-роутеру, репитеру, модему или другому приемопередающему устройству. На одном конце — разъем N-male (подходит для большинства уличных антенн), на другом — SMA-male (стандарт для LTE-роутеров). Большая длина требуется, когда антенну необходимо вынести на значительное расстояние: на крышу высотного здания, на мачту, на внешнюю стену промышленного объекта или выше уровня помех.

Сколько сигнала теряется на 40 метрах кабеля 5D-FB?

Кабель 5D-FB считается хорошим компромиссом между гибкостью и затуханием для трасс средней протяженности (до 20–25 метров). На 40 метрах потери становятся существенными и зависят от частоты:

• На 900 МГц (GSM/LTE Band 8) — около 8 дБ;
• На 1800 МГц (GSM/LTE Band 3) — около 12 дБ;
• На 2600 МГц (LTE Band 7) — около 14 дБ.

Потеря 12 дБ означает, что до устройства доходит примерно 1/16 часть мощности, принятой антенной. Это не повод отказываться от сборки, но повод убедиться, что входной сигнал на антенне достаточно сильный. Мы рекомендуем заранее рассчитать бюджет мощности вашего оборудования, исходя из уровня приема антенны, КУ подключаемых усилителей и потерь на промежуточных компонентах.

Где такая длинная сборка действительно нужна?

Кабель с разъемами N-male/SMA-male подходит для нескольких типовых сценариев, где входной сигнал заведомо сильный или в тракте предусмотрен усилитель:

• Пассивные антенные системы для LTE-роутеров и модемов: на объектах с уверенным покрытием оператора (например, в зоне прямой видимости вышки);
• Активные системы усиления (репитеры): когда антенна вынесена на большую высоту, а усилитель стоит внутри здания;
• Использование линейных (магистральных) бустеров: в системах с несколькими дополнительными усилителями, которые повышают мощность сигнала после длинной кабельной трассы;
• Промышленные и телематические установки: требуется разнести антенну и оборудование на значительное расстояние (например, на ресурсодобывающих предприятиях, складах, в удаленных шкафах управления).

Если расстояние меньше, рассмотрите более короткие варианты из той же линейки: 20 м, 25 м, 30 м и другие.

Конструкция кабеля и качество изготовления

Кабель 5D-FB имеет внешний диаметр 7,5 мм — он заметно жестче тонких коаксиалов (например, RG‑58), но именно это обеспечивает умеренное затухание на большой длине. Центральная жила — однопроволочная, из алюминия с медным покрытием, диаметром 1,8 мм. Изоляция — вспененный полиэтилен. Экран двойной: алюминиевая фольга плюс плотная оплетка. Волновое сопротивление изделия — 50 Ом. Диапазон рабочих температур — от -60°C до +75°C.

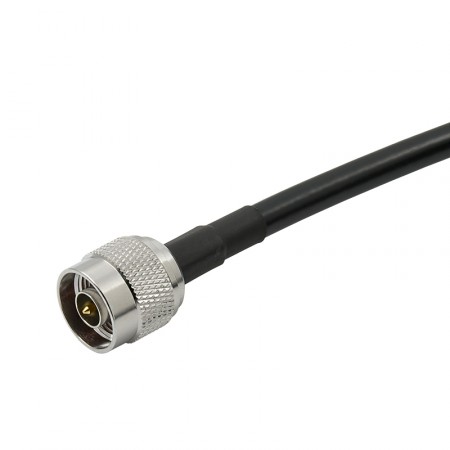

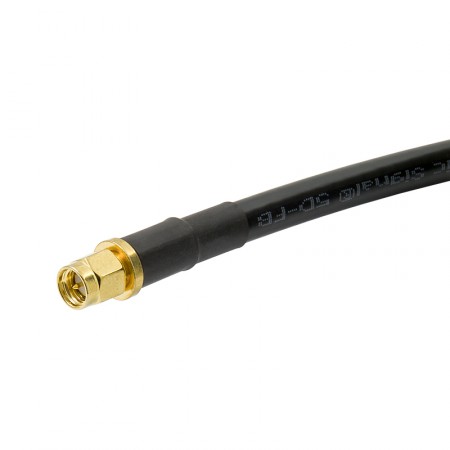

Разъемы N-male и SMA-male установлены методом обжима — такое соединение надежнее прижимного: контакт не расшатывается при многократном подключении. Поверх обжимной гильзы нанесена термоусадочная трубка, защищающая стык от влаги и пыли. Каждая сборка перед отправкой прозванивается: проверяется целостность центрального проводника и отсутствие короткого замыкания между центральной жилой и оплеткой.

Добавьте кабельную сборку в корзину на сайте и оформите заказ! Информация об оплате и доставке — в соответствующих разделах. Если вы сомневаетесь, подойдет ли 40-метровая трасса для вашего сигнала, позвоните по телефону 8-800-3333-965 — инженеры помогут рассчитать потери и подобрать оптимальное решение!
