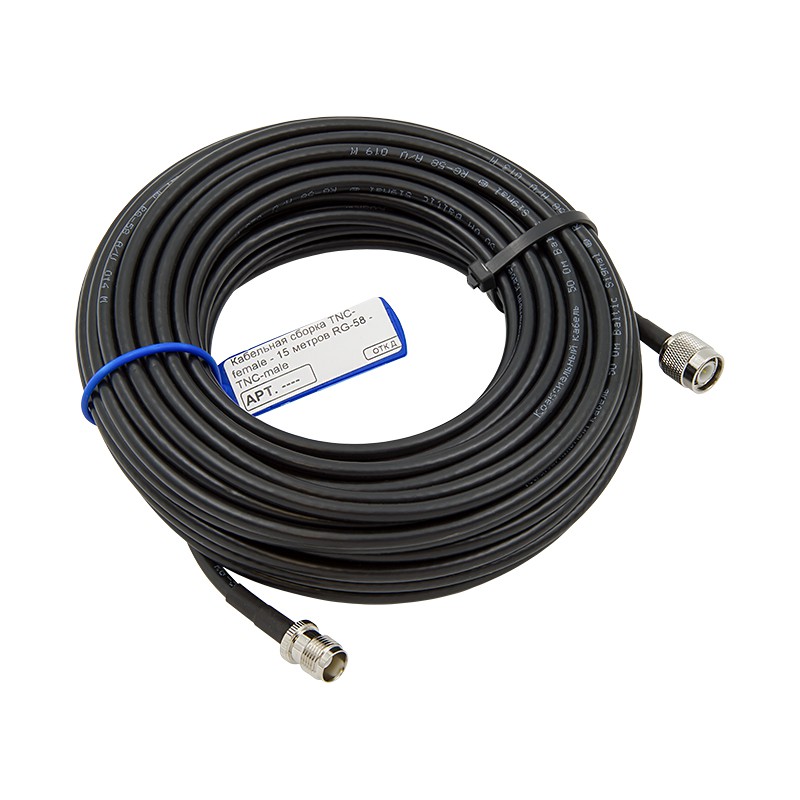

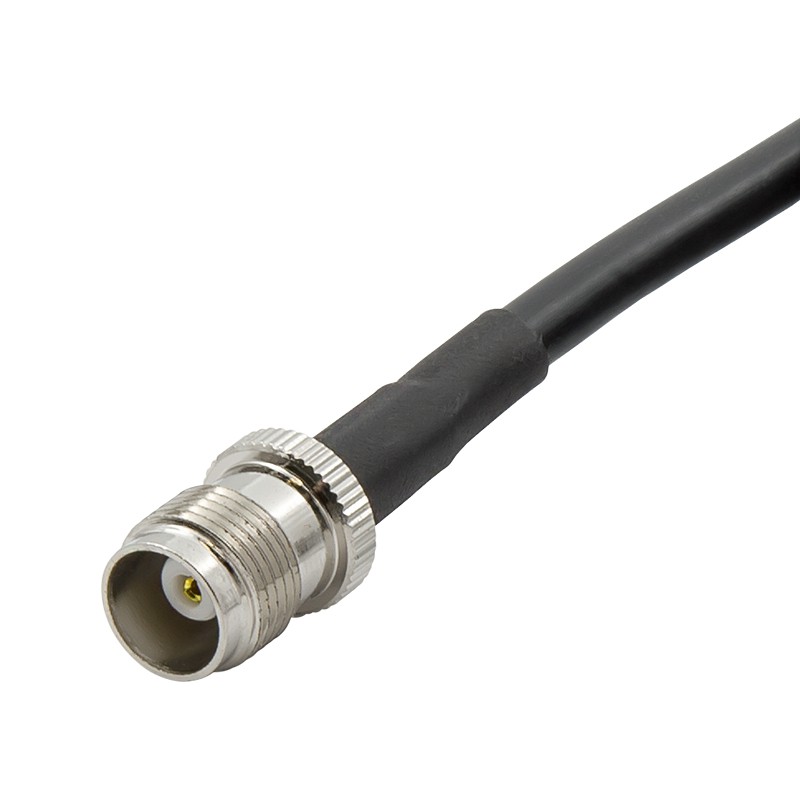

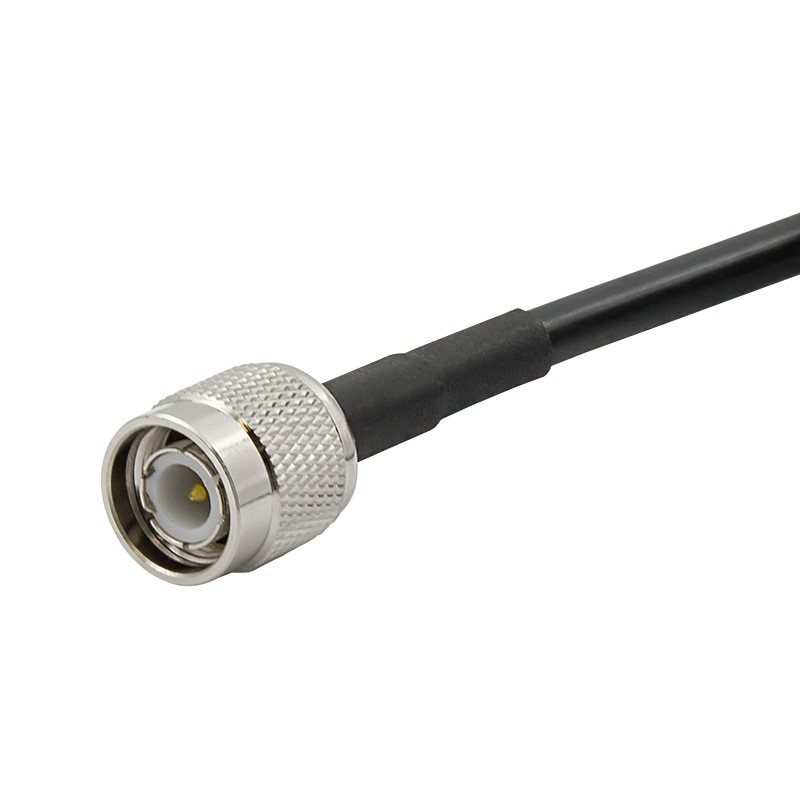

Кабельная сборка TNC-male - 15 метров RG-58 - TNC-female

Кабельная сборка с разъемом TNC-male на одном конце и TNC-female на другом — это готовый удлинитель для радиооборудования. Такая конфигурация позволяет нарастить уже имеющийся кабель или вынести антенну на нужное расстояние без замены штатной проводки.

TNC в деле: типичные задачи

TNC — резьбовой разъем с волновым сопротивлением 50 Ом и рабочим диапазоном до 11 ГГц. По конструкции он похож на N-type, но компактнее, а от BNC отличается более надежной резьбовой фиксацией. Именно поэтому TNC традиционно используется там, где соединение должно выдерживать вибрации, осадки и регулярное подключение-отключение.

Наиболее востребованные сценарии для этой сборки:

• Удлинение встроенных кабелей антенн или отдельных участков трассы;
• Подключение антенн сотовой связи GPS/ГЛОНАСС (например, серия MEDUZA) и GSM-телефонов к оборудованию с TNC-вилкой;
• Коммутация измерительного оборудования на стенде, когда стандартная длина кабеля не позволяет разнести приборы на нужное расстояние.

Конструкция и сборка

Характеристики кабеля и качество монтажа разъемов определяют, как сборка поведет себя во время длительной эксплуатации — при морозе, в сырости или при частых подключениях.

• Марка кабеля — RG-58 A/U. Волновое сопротивление 50 Ом, внешний диаметр 5 мм. Достаточно гибкий, чтобы проложить вдоль стены или сквозь кабельный канал, достаточно прочный, чтобы не бояться случайного пережима;
• Центральный проводник — цельномедная жила ⌀1 мм. Медь без дополнительных покрытий передает сигнал сотовых сетей, WiFi и других стандартов радиосвязи до 6 ГГц;
• Экран — двойной: алюминиевая фольга + оплетка. Эффективность экранирования не менее 90 дБ. Два слоя дают сплошную защиту от наружных помех и устраняют «утечку» сигнала во внешнее пространство;
• Внешняя оболочка — ПВХ ⌀5 мм. Минимальный радиус однократного изгиба — 25 мм. Кабель огибает угол стены без повреждения центрального проводника. Рабочий диапазон от -40°C до +70°C. Не трескается при морозе и не размягчается на солнце.

Разъемы TNC фиксируются на кабеле в два этапа: сначала центральная жила припаивается к контакту, затем корпус разъема обжимается гильзой вокруг оплетки. Стык изолируется термоусадочной трубкой. Перед отгрузкой каждая сборка проверяется: жила не должна касаться корпуса, обжим — должен держать без люфта.

Потери на 15 метрах

RG-58 — гибкий и удобный в прокладке кабель, но не рекордсмен по затуханию. На 15-метровом отрезке потери составят около 5,5 дБ на частоте 900 МГц и порядка 7,9 дБ на частоте 1800 МГц. К этому следует добавить возможные потери на разъемах. Сборка хорошо работает при уверенном уровне сигнала — например, в паре с направленной антенной или усилителем. Если сигнал изначально слабый, стоит рассмотреть кабель с меньшим погонным затуханием.

Если длина и разъемы подходят — добавьте товар в корзину! Если нужна другая конфигурация провода, ознакомьтесь с каталогом или обратитесь к конструктору сборок. Телефон для консультации с нашими специалистами — 8-800-3333-965.
