Кабельная сборка BNC-male - 1 метр RG-58 - BNC-female (удлинитель)

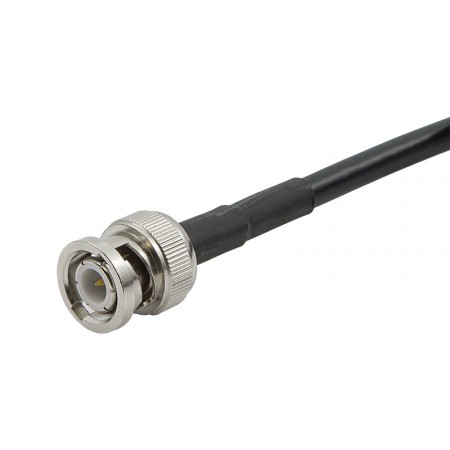

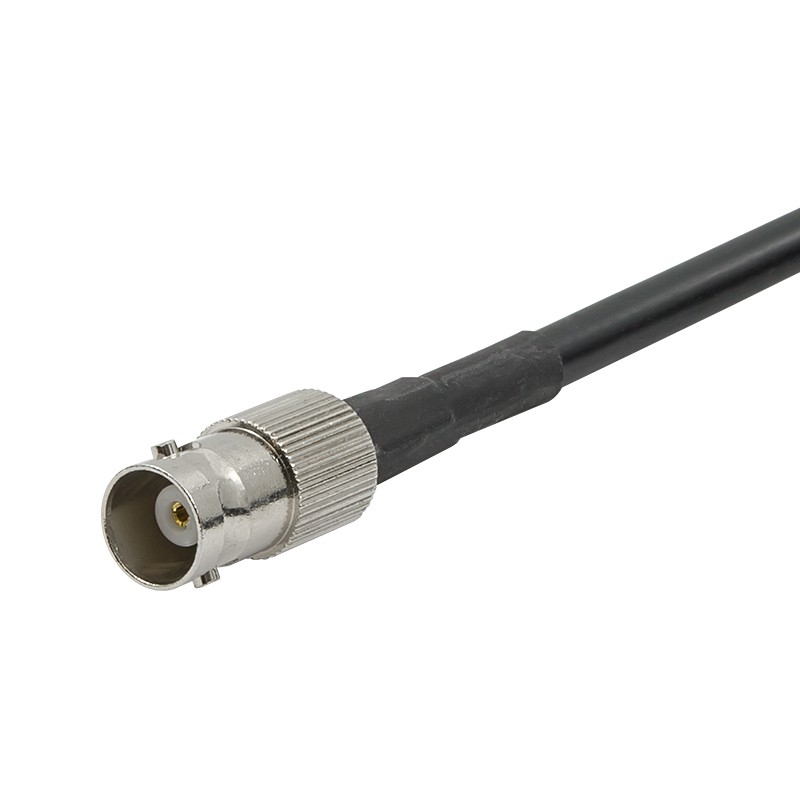

Готовая кабельная сборка длиной 1 метр с разъемами BNC на обоих концах: вилка (male) с одной стороны и розетка (female) с другой. Такое сочетание делает сборку удлинителем — она наращивает уже существующий кабель или подключает прибор к разъему, до которого не хватает длины штатного провода.

Где применяется кабельная сборка BNC ?

BNC — стандартный коннектор для измерительной и радиотехнической аппаратуры. Сборка подходит для любого устройства с таким разъемом, если нужно удлинить кабель или состыковать два прибора. Чаще всего это:

• Осциллографы и генераторы сигналов — при подключении щупов или внешних источников опорной частоты;
• Анализаторы спектра — для соединения с антенной или аттенюатором на удобном расстоянии;
• Приемники и радиолюбительское оборудование — там BNC встречается особенно часто как входной антенный порт;
• Любое другое оборудование с BNC-портом, до которого не хватает длины штатного кабеля.

BNC фиксируется байонетным замком: вставил, повернул на четверть оборота — соединение зафиксировано. Отключается так же быстро. Это принципиальное отличие от резьбовых коннекторов вроде SMA или N-типа, где для подключения нужно навинтить вилку на розетку. В измерительной работе, где кабели переподключают часто, байонет экономит время. При этом такой способ подключения не уступает резьбе по надежности удержания — случайно выдернуть такой разъем не получится.

Волновое сопротивление всех компонентов — 50 Ом. Это важное уточнение: BNC-коннекторы выпускаются в двух версиях (50 и 75 Ом), внешне очень схожих. Разъемы 75 Ом предназначены для видеооборудования и систем наблюдения, а 50 Ом — для радиотехники и измерений. Смешивать их нежелательно: несогласованность импеданса ухудшает прохождение сигнала. Изделия на 50 Ом — под радиотехнику и измерительные задачи.

Кабель и соединительные разъемы

Сборка изготавливается с использованием качественных комплектующих от проверенных поставщиков, таких как российское предприятие Baltic Signal.

• Кабель — RG-58 A/U диаметром 5 мм. Это распространенный гибкий коаксиал с волновым сопротивлением 50 Ом, который десятилетиями применяется в радиотехнике и при подключении измерительного оборудования. На длине 1 метр потери сигнала пренебрежимо малы, при этом он легко гнется;
• Разъемы обжимного типа. Соединение опрессовкой надежнее, чем прижимным методом: конструкция не разбалтывается при многократном подключении;
• Проверка тестированием. После обжима разъемов изделие проходит несколько испытаний, которые исключают производственный брак. Инженеры проверяют целостность проводника и отсутствие КЗ на разъемах;

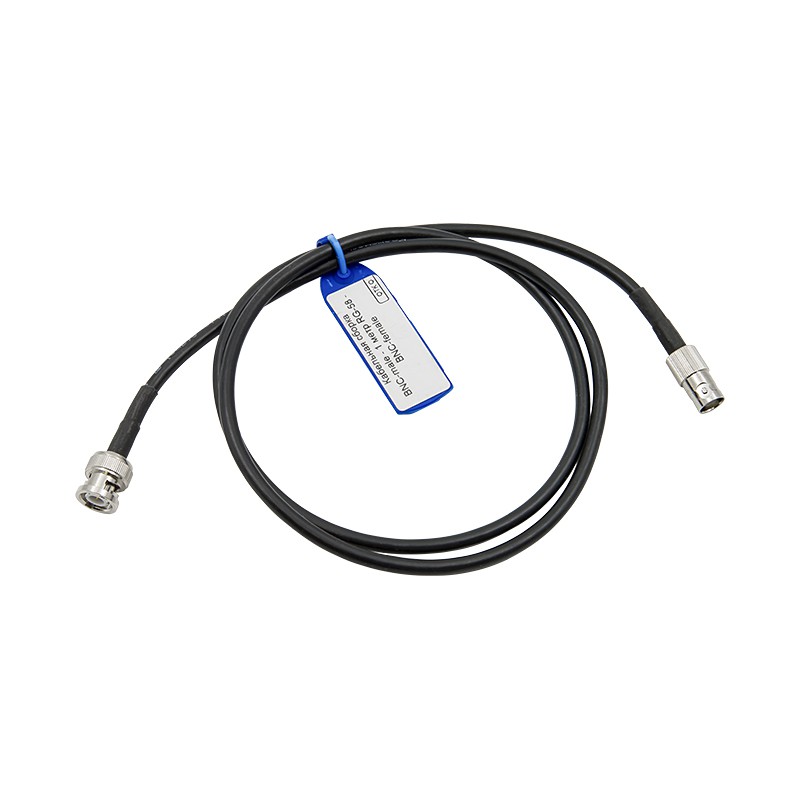

• Идентификационная бирка. На сборке закреплен ярлык с маркировкой: тип разъемов, марка кабеля и длина сборки — удобно при работе с несколькими кабелями одновременно.

В каталоге размещены сотни кабельных сборок с разным сочетанием коннекторов под разные системы связи. Если вы не нашли искомый вариант, оформите индивидуальный заказ. Для покупки этой сборки положите товар в корзину и завершите оформление на сайте. Любые интересующие вопросы можно задать по номеру 8-800-3333-965.
