Джампер N-male - 2 метра 1/2 SF - N-male

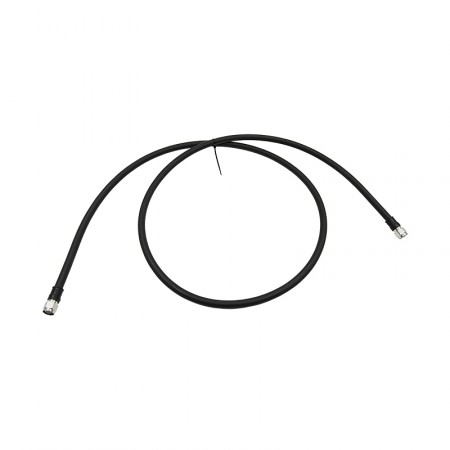

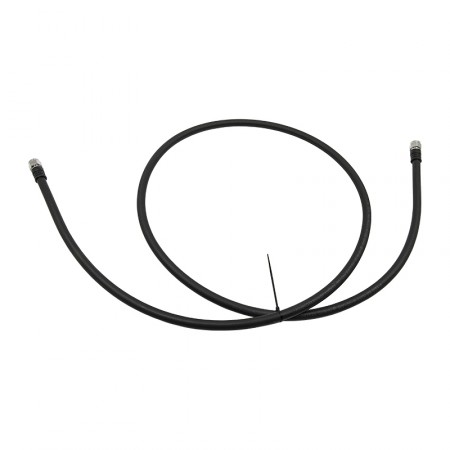

Соединительный кабель на базе фидера 1/2″ SF с разъемами N-male (вилка) для коммутации радиочастотного оборудования: компонентов базовых станций, систем усиления связи, прочих беспроводных устройств. Особенностью этого джампера являются низкие потери, которые обеспечены большим диаметром и качественным экранированием. Длина — 2 метра.

Что такое кабель-джампер для радиооборудования?

Джамперами обычно называют кабельные сборки небольшой длины, которые используются как перемычки (англ. jumper) для коммутации радиомодулей и антенн. В отличие от длинных трасс, для которых нужны более толстые фидеры (размером с шланг или даже трубу), джамперы одновременно сочетают производительность и гибкость и тем самым обеспечивают удобство монтажа в ограниченном пространстве.

Джампер с разъемами N-male может использоваться в следующих случаях:

• Для коммутации компонентов БС сотовых операторов;
• В распределенных антенных системах для подключения антенн к ретрансляторам и линейным усилителям;
• С целью передачи сигнала с минимальными потерями в измерительных аппаратных комплексах (совместно с анализаторами спектра, генераторами сигнала, измерителями мощности и т. п.);
• С любым другим радиочастотным оборудованием, требующим короткой коммутации внутри корпуса или в ограниченном пространстве.

Кабель и коннекторы имеют волновое сопротивление 50 Ом, что обеспечивает высокую производительность при использовании с соответствующим радиооборудованием. Диаметр фидера 1/2″ SF составляет 13,75 мм, при этом диаметр центральной жилы — около 3,5 мм. Особенностью фидера является сплошной медный экран (спиральная гофра), который обеспечивает надежную защиту линии передачи от наружных электромагнитных помех. Внешняя оболочка выполнена из огнестойкого материала без галогенов (LSZH). Разрешенная температура эксплуатации — от -55°C до +85°C.

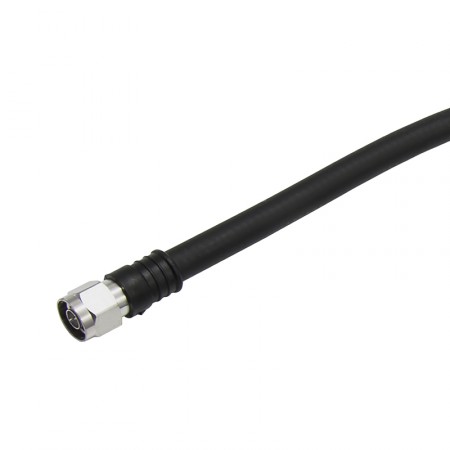

N-разъемы являются классическими ВЧ-коннекторами с резьбовым типом соединения. Они обеспечивают широкий диапазон рабочих частот и устойчивость к колебаниям, которые кабели могут испытывать при установке на открытых площадках.

Низкие потери при соединении устройств

Фидер 1/2″ SF обладает низкими потерями в диапазоне частот сотовой связи. Например, при длине кабеля 2 метра потери на GSM-частоте 900 МГц составят всего 0,2 дБ, а при передаче сигнала высокой частоты 3 ГГц — около 0,4 дБ. Большинство радиосистем и линий связи позволяют пренебречь столь малыми потерями.

Джампер изготавливается фабричным методом на автоматизированном производстве, что гарантирует минимизацию дефектов и исключительную надежность готового изделия. Кабельные сборки проходят обязательный контроль и тестируются на отсутствие повреждений проводника и других неисправностей. Разъемы снабжены изолирующими насадками, которые препятствуют попаданию пыли и влаги внутрь коннектора.

Наш магазин предлагает широкий ассортимент кабельных сборок для радиооборудования. Найдите подходящий вариант в каталоге, а если он там отсутствует, закажите джампер на заказ. Задать вопрос о системах усиления связи и компонентах для подключения оборудования можно по телефону 8-800-3333-965 или через функцию «Обратный звонок»!
