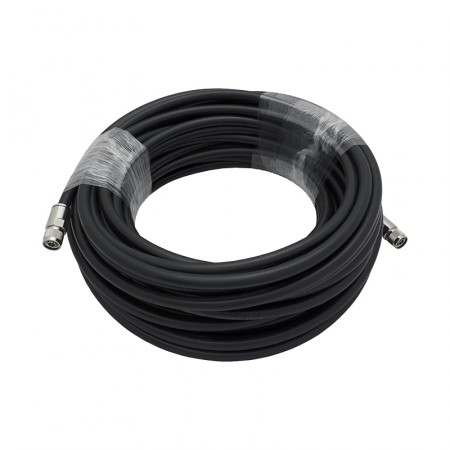

Кабельная сборка N-male - 30 метров 10D-FB - N-male

Цена: 5 900 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: Под заказ

Артикул: 3258

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Высокочастотный кабель длиною 30 метров с установленными N-разъемами для создания протяженных линий связи между разнесенными компонентами радиосистем. Поскольку на расстоянии 30 метров коаксиальные кабели вносят существенное затухание в уровень передаваемого сигнала, для этой кабельной сборки выбран качественный провод 10D-FB с общим диаметром 12,9 мм.

Длинная кабельная трасса 10D с низкими потерями

Соединительный кабель большой длины (30 м) предназначен для подключения оборудования, которое из-за назначения или особенностей радиосистемы должно быть разнесено на большое расстояние. Разъемы N-male, установленные на концах кабеля, являются универсальными ВЧ-соединителями, которые подходят ко многих устройствам радиосвязи 50 Ом.

К наиболее типичным сценариям использования относятся:

  • Подсоединение приемопередающей антенны к целевым устройствам, например, усилителям сотовой связи (репитерам). В силу архитектурно-планировочных особенностей здания внешняя антенна часто монтируется на большом расстоянии от усилителя. Также такой монтаж целесообразен при установке антенны на высокую выносную мачту (для лучшего приема сигнала);
  • Соединение усилителя-репитера с последующим дочерним усилителем (бустером). Такие схемы подключения востребованы в промышленных системах при необходимости обеспечить сотовую связь на большой площади (обычно с использованием сложной системы распределения);
  • В составе исследовательских стендов, в процессе тестирования и калибровки оборудования, для создания естественной аттенюации и т. п.;
  • Для наращивания уже существующей трассы кабеля (при условии совместимости по разъемам).

Даже при длине 30 метров потери сигнала у этой кабельной сборки имеют значения, приемлемые для большинства систем усиления. Например, на частоте сигнала GSM-900 (900 МГц) потери в кабеле составят всего 3 дБ, а на частоте LTE-2600 (2600 МГц) на превысят 6 дБ (значения приведены без учета потерь на разъемах).

Кабель 10D состоит из центральной жилы (омедненный алюминий, CCA), слоя диэлектрика, двойного экрана (фольга, оплетка) и наружной оболочки ПВХ. Диаметр центрального проводника — 3,51 мм, а общий диаметр кабеля — 12,9 мм.

Процесс изготовления и тестирования

Для производства кабельных сборок серии 10D применяются прижимные разъемы. Установка таких коннекторов производится без кримпера, исключительно механическим методом (за счет прижимной гайки). Центральный пин устанавливается на жиле при помощи пайки.

По завершении монтажа в обязательном порядке сборка проходит тестирование. Инженер вручную проверяет правильность установки и прочность разъемов, а также тестирует изделие на передачу сигнала. Только после завершения тестирования изделие отправляется в продажу.

Кабели 10D пригодны как для внутренней, так и для наружной прокладки. Рабочий диапазон от -40°C до +70°C позволяет использовать эти изделия при любом климате в любое время года.

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-male
Длина 30 м
Марка кабеля 10D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 3,51 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 10 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 216 x 0,15 мм
Диаметр экрана 10,8 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 12,9 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 80%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 85 дБ
Сопротивление внутреннего проводника по постоянному току 4 Ом/км
Сопротивление внешнего проводника по постоянному току 13 Ом/км
Сопротивление изоляции 5000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 3000В
Затухание (на 100 м) 150 МГц: 3,70 дБ
280 МГц: 5,30 дБ
350 МГц: 6,10 дБ
400 МГц: 6,50 дБ
800 МГц: 9,60 дБ
900 МГц: 10,25 дБ
1200 МГц: 12,00 дБ
1500 МГц: 13,50 дБ
1800 МГц: 15,05 дБ
1900 МГц: 15,70 дБ
2000 МГц: 16,25 дБ
2500 МГц: 18,60 дБ
2700 МГц: 19,80 дБ
3000 МГц: 21,30 дБ
Минимальный радиус изгиба (однократный) 65 мм
Минимальный радиус изгиба (многократный) 200 мм
Усилие на разрыв 1000 Н
Стойкость к сдавливанию 20 Н
Рабочая температура от -40°C до +70°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +70°C
Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Тип кабеля
10D-FB 10D-FB
Длина
30 м 30 м
Разъёмы
N-N N-N
Импенданс
50 Ом 50 Ом
