Джампер N-male - 3 метра 1/2 SF - N-male

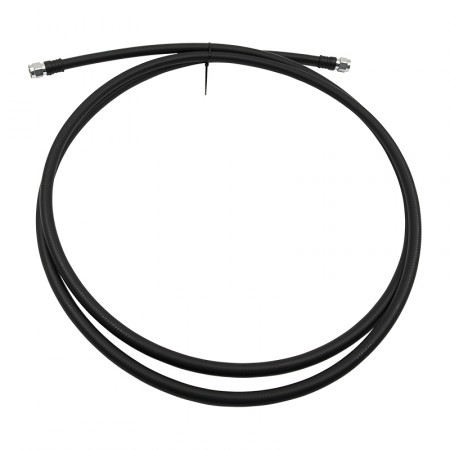

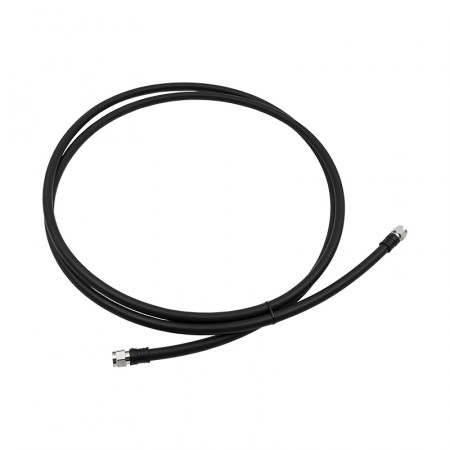

Джампер — короткий кабель-перемычка для соединения радиомодулей базовых станций и других компонентов радиосистем. Длина провода составляет 3 метра, а на его концах установлены разъемы N-male («папа»). Марка кабеля — 1/2″ SF. Такая разновидность кабельных сборок обычно используется, чтобы соединить оборудование в тесном пространстве или обеспечить необходимую гибкость кабельной трассы на заключительном участке.

Когда используются джамперы для подключения ВЧ-оборудования?

Короткие кабельные сборки необходимы для соединения радиомодулей, антенн и других компонентов радиосистем. Как правило, основное требование к джамперам — достаточная гибкость используемого провода, поскольку такие коммутации часто происходят в замкнутом пространстве, где использование более толстых фидеров невозможно или нецелесообразно.

Короткий кабель 1/2″ SF может применяться как в промышленных системах, так и в качестве кабеля снижения для полупрофессиональных систем усиления связи. Сфера применения включает:

• Подключение модулей базовых станций мобильной связи,
• Передача сигнала между антеннами, ретрансляторами и бустерами в системах усиления связи и гибридных DAS-системах;
• Коммутация измерительного оборудования, включая радиочастотные анализаторы, векторные анализаторы, измерители и генераторы сигнала;
• С прочим ВЧ-оборудованием в рекомендуемом диапазоне частот 0–3000 МГц.

Кабель серии 1/2″ SF и разъемы N-серии имеют импеданс 50 Ом, который является стандартным для радиоприборов. Согласование по импедансу особенно важно, чтобы избежать дополнительных потерь мощности.

Фидер имеет внешний диаметр 13,75 мм и отлично гнется (серия SuperFlex). Центральная жила из омедненного алюминия — 3,5 мм. Конструктивной особенностью провода является использование медного экрана (гофрированной трубки), которая создает сплошную защиту от помех и инородных радиосигналов. Внешний слой кабеля — черный безгалогенный полиэтилен с низким выделением дыма при горении. Джампер допускается использовать на холоде (до -55°C) и при высоких температурах (до +85°C).

Разъемы N-male имеют классическую конструкцию с резьбовым сочленением и применяются на полупрофессиональных и промышленных радиоустройствах, а также в многочисленных пассивных элементах. Резьбовое соединение обеспечивает устойчивость к вибрациям, которая важна при монтаже на открытом пространстве (в том числе под воздействием ветра).

Высокая производительность при передаче радиосигнала

Марка кабеля 1/2″ SF известна низкими потерями. При передаче сигнала 2G (GSM) на частотах 900 МГц потери на 3 метрах окажутся в пределах 0,3 дБ. На более высокой частоте 1800 МГц затухание составит 0,45 дБ, а при достижении частоты 3000 МГц — 0,6 дБ. Большинство систем связи позволяют не учитывать такие малые потери мощности.

Производство джампера осуществляется заводским методом на линиях с высоким уровнем автоматизации. Это обеспечивает необходимую надежность и долговечность кабельной сборки, а также минимизирует появление дефектных экземпляров. Каждый джампер дополнительно тестируется на целостность проводящей жилы и работоспособность линии передачи.

В радиосистемах могут потребоваться соединительные кабели разной длины и с разными типами разъемов. В разделе каталога вы найдете многочисленные готовые варианты, а на странице-конструкторе сможете сформировать индивидуальный заказ. Если у вас есть вопросы о системах усиления связи и интернета, позвоните по телефону 8-800-3333-965, и менеджеры на них ответят!
