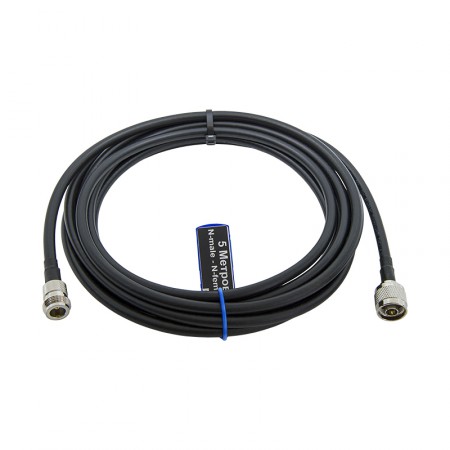

Кабельная сборка N-male - 5 метров 5D-FB - N-female (удлинитель)

Цена: 1 200 р.
Скидка: По запросу
Категория: Кабельные сборки
Наличие: В наличии

Артикул: 3743

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Кабельная сборка 5 метров с коннекторами N-type. С одной стороны провода находится «мама» (розетка), с противоположного — «папа» (вилка). Кабель с таким сочетанием разъемов может применяться для наращивания кабельных трасс без пайки, то есть в качестве удлинителя. Применение надежной марки 5D-FB гарантирует низкие потери при передаче ВЧ-сигнала в частотных диапазонах мобильной связи GSM, 3G и LTE.

ВЧ-удлинитель с разъемами N-серии

На кабельной сборке смонтированы N-разъемы «мама» и «папа». Коннекторы и кабель имеют импеданс 50 Ом и обычно применяются в системах радиосвязи. Данная серия коннекторов применима с такими устройствами, как:

  • Ретрансляторы (репитеры) мобильных стандартов GSM/3G/LTE/5G;
  • Промышленное оборудование WiFi (точки доступа, беспроводные мосты, устройства WISP-инфраструктуры);
  • Антенны для приема и передачи сигнала внутри помещений (сервисные) и снаружи (всепогодные уличные);
  • Элементы для разделения и суммирования ВЧ-сигнала, такие как сплиттеры, сумматоры, диплексеры, комбайнеры;
  • Прочие пассивные комплектующие (аттенюаторы, искусственные нагрузки);
  • Измерительное и профессиональное оборудование промышленного уровня.

Поскольку N-коннекторы имеют достаточно большой диаметр, они образуют стабильное соединение, которое устойчиво к частым подключениям и вибрациям. Эти соединители сохраняют качественный контакт в большинстве условий, благодаря чему они стали фактическим стандартом в отрасли.

Кабель с противоположными male- и female-коннекторами обычно применяется для увеличения длины уже проложенной кабельной трассы (то есть в качестве удлинителя). Однако также эта кабельная сборка может применяться для прямого соединения устройств, если производитель предусмотрел на них соответствующие ответные разъемы.

Почему кабель 5D? Ответ — низкие потери!

В отличие от более тонких коаксиальных кабелей, марка 5D-FB (Ø7,5 мм) обладает сниженными потерями. При этом она сохраняет достаточную гибкость, необходимую для монтажа внутри помещений. Структурно кабель состоит из проводника (омедненный алюминий Ø1,8 мм), диэлектрика, фольги, проволочной оплетки и наружной ПВХ-оболочки. Фольга и оплетка образуют двойной экран, который изолирует сигнал внутри кабеля и защищает от воздействий посторонних ЭМИ-источников.

Эксплуатация кабеля возможна, когда температура в помещении или на улице находится в пределах от -40°C и +75°C. Монтаж разрешается при температуре от -20°C до +50°C.

Профессионалы доверяют этим кабельным сборкам

Изготовление кабельных сборок осуществляется командой инженеров, имеющих долгий опыт работы со слаботочными системами. Мы учли многолетний опыт и выработали метод производства, которые позволяет получать стабильное качество продукта:

  • Кабель и разъемы от наших партнеров проходят регулярное тестирование на соответствие паспортным характеристикам;
  • Мы применяем разъемы под обжим, которые крепятся на кабель при помощи специальных кримперов (клещей). Это гарантирует прочность и надежность установки разъемов и предотвращает их «прокручивание» или «сползание»;
  • Для установки центрального пина мы используем только пайку;
  • Все сборки поставляются с аккуратно установленными термоусадками, которые защищают место монтажа коннектора от попадания воды и грязи;
  • Обязательно проводится тестирование: каждый экземпляр кабеля проверяется инженером вручную. Так мы убеждаемся, что только исправные изделия поступают в продажу!

Чтобы купить кабельную сборку с N-разъемами (удлинитель), добавьте товар в корзину и оформите покупку онлайн. Найти другие варианты сборок можно в каталоге, а сделать индивидуальный заказ — на странице заказной позиции. Получить консультацию и задать вопросы нашим менеджерам можно, позвонив по номеру 8-800-3333-965!

Характеристики
Разъем (сторона 1) N-male
Разъем (сторона 2) N-female
Длина 5 м
Марка кабеля 5D-FB CCA PVC
Центральный проводник (материал) алюминий, плакированный медью
Центральный проводник (диаметр) 1,8 мм
Изоляция (материал) вспененный полиэтилен
Изоляция (диаметр) 4,9 мм
Экран двойной (алюминиевая фольга и алюминиево-магниевая оплетка)
Конфигурация оплетки 120 x 0,15 мм
Диаметр экрана 5,64 мм
Внешняя оболочка (материал) полихлорвинил (ПВХ)
Внешняя оболочка (диаметр) 7,54 мм
Цвет черный
Волновое сопротивление 50 ±3 Ом
Погонная емкость 82 ±2 пФ/м
Скорость распространения 82%
Возвратные потери ≥ 20 дБ
Эффективность экранирования ≥ 75 дБ
Сопротивление внутреннего проводника по постоянному току 12 Ом/км
Сопротивление внешнего проводника по постоянному току 22 Ом/км
Сопротивление изоляции 3000 МОм/км
Испытательное напряжение изоляции 3000В
Напряжение пробоя оболочки 1600В
Затухание (на 100 м) 150 МГц: 7,80 дБ
280 МГц: 10,80 дБ
350 МГц: 12,10 дБ
400 МГц: 13,00 дБ
800 МГц: 18,90 дБ
900 МГц: 20,20 дБ
1200 МГц: 23,70 дБ
1500 МГц: 26,80 дБ
1800 МГц: 29,70 дБ
1900 МГц: 30,60 дБ
2000 МГц: 31,50 дБ
2500 МГц: 35,80 дБ
2700 МГц: 37,41 дБ
3000 МГц: 39,73 дБ
Минимальный радиус изгиба (однократный) 50 мм
Минимальный радиус изгиба (многократный) 150 мм
Усилие на разрыв 500 Н
Стойкость к сдавливанию 10 Н
Рабочая температура от -40°C до +75°C
Температура монтажа от -20°C до +50°C
Температура хранения от -40°C до +75°C
