Аттенюатор AT-3B-2W (BNC, 3 дБ, до 2 Вт)

Цена: 2 250 р.
Скидка: По запросу
Категория: Аттенюаторы
Наличие: Есть в наличии

Артикул: 4154

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Аттенюатор (подавитель мощности) на 3 дБ с разъемами BNC-серии. Прибор служит для ограничения мощности высокочастотного сигнала, передаваемого от активного передатчика на антенну, кабель или другой элемент радиосистемы. Поддерживается передаваемая мощность до 2000 мВт.

В каких ситуациях применяется AT-3B-2W?

Аттенюаторы используются, чтобы снизить уровень передаваемого сигнала. Такая необходимость возникает, если чрезмерный сигнал может повредить чувствительное оборудование «на другом конце». Чаще всего внешние «подавители» используются с приборами, которые не имеют полноценной авторегулировки или ее диапазона недостаточно, чтобы сбалансировать систему.

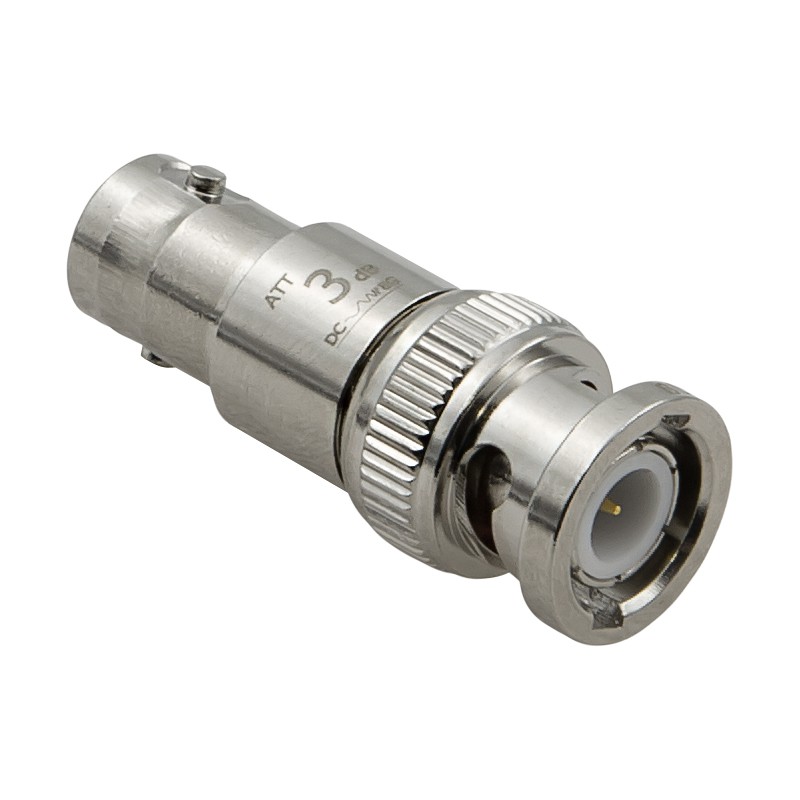

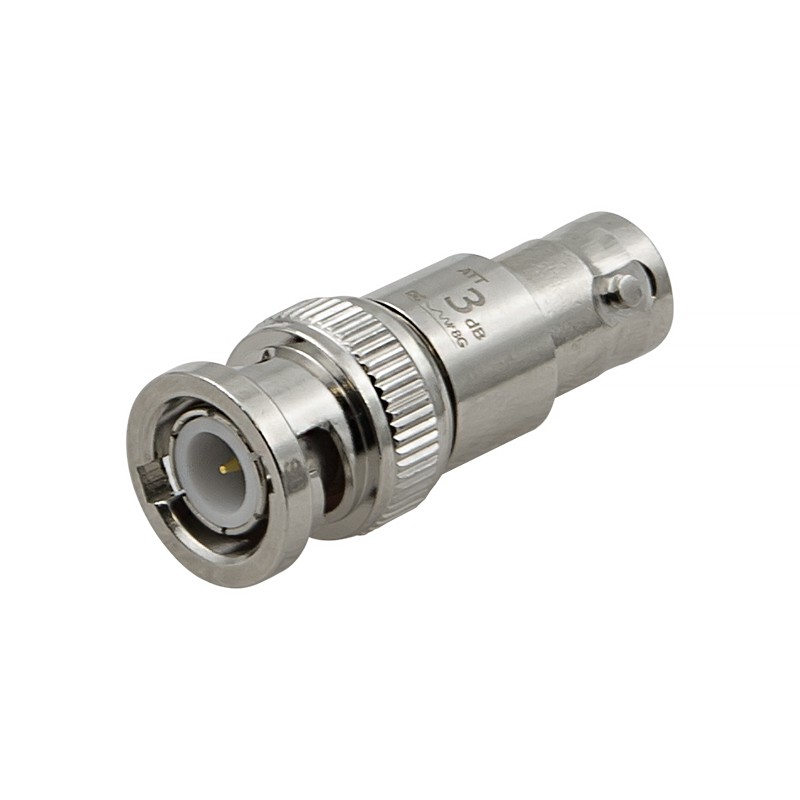

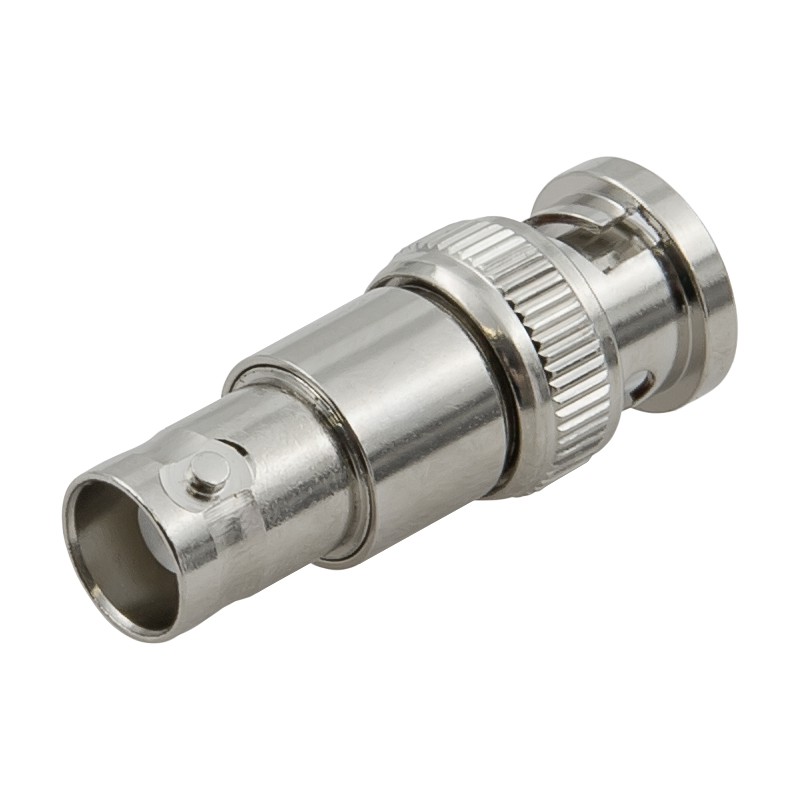

Модель AT-3B-2W имеет быстросъемные коннекторы BNC-типа. С одной стороны аксессуара находится вилка (male), а с противоположного — розетка (female). Эта серия разъемов имеет байонетное соединение, благодаря чему подключение кабеля, антенны или других устройств происходит в один поворот, без необходимости закручивать гайку.

В радиотехнике BNC-разъемы часто устанавливаются на такие виды устройств, как стационарные анализаторы, генераторы, осциллографы и другие измерительные приборы.

BNC-аттенюатор для радиотехники

Предлагаемая модель аттенюатора AT-3B-2W спроектирована специально для работы с радиоустройствами:

  • Используется версия разъемов 50 Ом. Коннекторы BNC могут иметь исполнение с разным волновым сопротивлением. Этот аттенюатор имеет импеданс 50 Ом, который соответствует стандартам ВЧ-передачи;
  • Широкий рабочий диапазон частот до 8 ГГц. Прибор способен пропускать без искажений сигнал в диапазоне 0–8000 МГц. Таким образом, эта модель полностью совместима с диапазонами раций, стандартами GSM/3G/LTE-связи, большинством 5G-стандартов, протоколами WiFi и прочими популярными технологиями радиосвязи;
  • Легкое подключение в качестве переходника. Благодаря разнотипным коннекторам на концах («мама» и «папа»), аттенюатор легко устанавливается между розеткой устройства и последующей кабельной сборкой;
  • Снижение мощности в 2 раза. Аттенюация 3 дБ равносильно подавлению сигнала наполовину. Например, если на устройство поступает сигнал мощностью 100 мВт (20 дБм), то после аттенюации его мощность составит всего 50 мВт (17 дБм);
  • Источники сигнала до 2000 мВт. Конструкция AT-3B-2W рассчитана на пропуск сигнала мощностью до 2 Вт, поэтому его можно использовать с большинством лабораторных генераторов и передатчиков.

Прочный металлический корпус выдерживает многократные подсоединения и отсоединения, поэтому устройство можно использовать как на лабораторных стендах, так и в полевых условиях во время испытаний, тестирования и пусконаладки РЧ-систем.

Чтобы купить BNC-аттенюатор, добавьте товар в корзину и оформите заказ онлайн. Остались вопросы, требующие консультации наших экспертов? Позвоните по телефону 8-800-3333-965 или закажите обратный звонок!

Характеристики
Частотный диапазон 0–8 ГГц
Вносимое затухание 3 дБ
Максимальная подводимая мощность 2 Вт
Сопротивление 50 Ом
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,2
Сторона 1 BNC-male
Сторона 2 BNC-female
Температура эксплуатации от -35 ºC до +60 ºC
Размер 36 x Ø15 мм
Вес 17 г



Доставка и гарантия
Доставка по Москве 750 руб., 2–3 дня
Доставка по СПб 750 руб., 1–2 дня
Доставка по России 750 руб., 3–7 дней
Оплата картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 7000 руб.
Номинал
3 дБ 3 дБ
Разъём
BNC Разъемы BNC
