Аттенюатор AT-15 (N-type, до 10 Вт, 15 дБ)

Цена: 4 000 р.
Скидка: По запросу
Категория: Аттенюаторы
Наличие: Есть в наличии

Артикул: 3548

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

Аттенюатор — пассивный прибор для снижения мощности ВЧ-сигнала в кабельном тракте. AT-15 понижает мощность на 15 дБ и выдерживает сигнал мощностью до 10 Вт. Поддержка частотного диапазона до 3000 МГц обеспечивает совместимость с приборами мобильной связи и беспроводных WiFi-сетей.

Аттенюатор для понижения мощности репитеров и других устройств

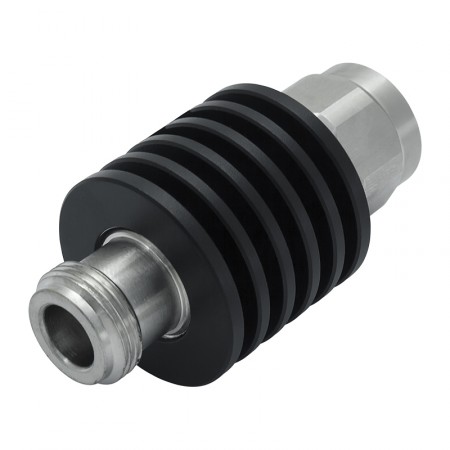

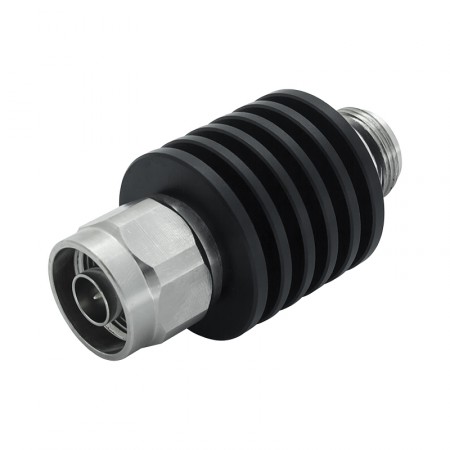

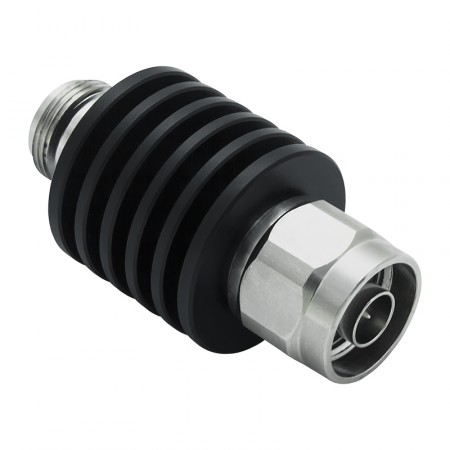

Ослабляющее устройство AT-15 используется как пассивный элемент радиосистем. Прибор оснащен разъемами N-male (вилка) и N-female (розетка) и может подключаться непосредственно на устройство (например, усилитель) или устанавливаться в разрыв кабельной линии. Волновое сопротивление — 50 Ом.

Использование аттенюатора целесообразно в ситуациях, когда встроенной регулировки оборудования недостаточно для корректной настройки системы усиления или используется прибор, не имеющий ручной регулировки. Допускается подключение аттенюатора к любому из разъемов репитера:

  • К коннектору уличной антенны для снижения излучения в сторону БС оператора (для защиты сотовой сети оператора от возможной перегрузки и устранения эффекта самовозбуждения);
  • К разъему комнатной антенны, чтобы ограничить площадь действия репитера и снизить излучаемую мощность в сторону конечных (абонентских) приборов — смартфонов, модемов и т. п.

Снижение мощности на 15 дБ

Коэффициент затухания AT-15 составляет 15 дБ. Это означает, что прибор снижает мощность проходящего через него сигнала в 31,6 раз. Небольшой аттенюатор вносит такое же затухание, как многометровая кабельная сборка, но при этом практически не занимает места. Поглощаемая энергия преобразуется в тепло, которое излучается в пространство через радиатор.

Аттенюаторы могут использоваться как в простых, так и в комплексных системах усиления, состоящих из репитера, линейных усилителей и распределенной антенной системы. Применение аксессуара может понадобиться как в бытовых системах, так и при развертывании СУСС на крупном предприятии.

Рабочий диапазон AT-15 — от 0 до 3000 МГц, а выдерживаемая мощность — до 10000 мВт. Таким образом, прибор поддерживает системы связи различных стандартов, включая GSM, 3G (UMTS) и 4G (LTE). Возможно применение с беспроводным WiFi-оборудованием частоты 2,4 ГГц, а также с различным измерительным и тестовым оборудованием: анализаторами, генераторами и т. п.

Чтобы купить анализатор AT-15, нажмите «В корзину» и пройдите на страницу формирования заказа. Укажите необходимое количество товара и подтвердите заказ. Чтобы заказать разработку индивидуального проекта усиления связи или проконсультироваться, позвоните по номеру 8-800-3333-965!

Характеристики
Частотный диапазон 0–3 ГГц
Вносимое затухание 15 дБ
Максимальная подводимая мощность 10 Вт
Сопротивление 50 Ом
КСВн (коэффициент стоячей волны по напряжению) ≤ 1,2
Сторона 1 N-male
Сторона 2 N-female
Температура эксплуатации от -35 ºC до +60 ºC
Размер 60 x Ø30 мм
Вес 78 г



Доставка и гарантия
Доставка по Москве 500 руб., 1–2 дня
Доставка по СПб 500 руб., 1–2 дня
Доставка по России 700 руб., 3–7 дней
Оплата наличными / картой / по счёту с НДС
Манибек 14 дней
Гарантия 12 месяцев
Техподдержка Будни 9-18
Установка под ключ Москва, СПб от 5000 руб.
Номинал
15 дБ 15 дБ
Разъём
N Разъемы N
