Аттенюатор AT-10S-10W (SMA, 10 дБ, до 10 Вт)

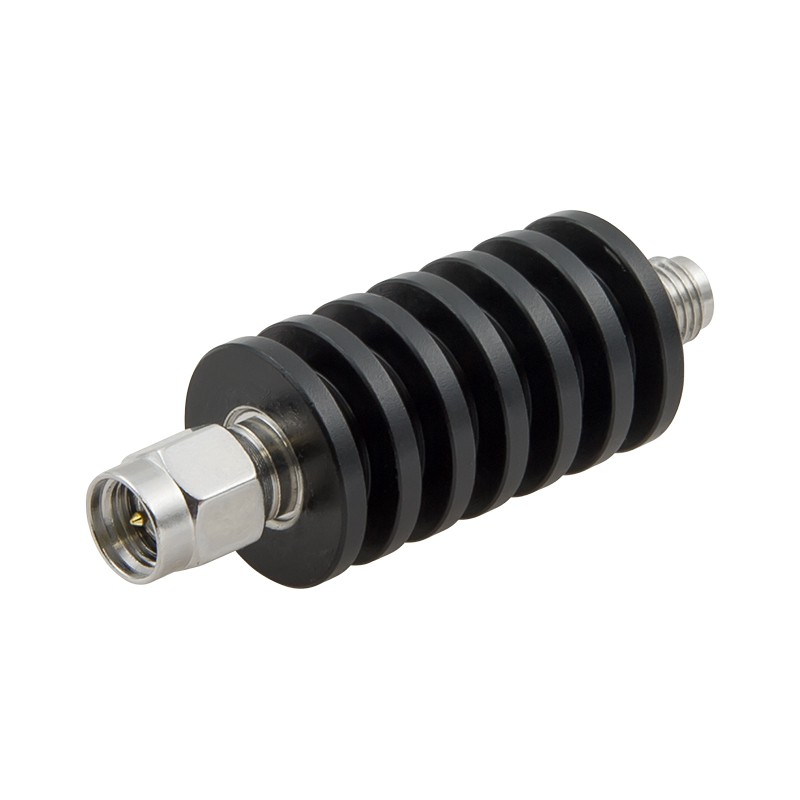

Аттенюатор — это устройство для подавления (снижения мощности) сигнала. Модель AT-10S-10W рассчитана на входной сигнал мощностью до 10 Вт, а ее коэффициент затухания равен 10 дБ. Прибор устанавливается как переходник-адаптер между разъемами SMA-типа: на одной его стороне находится male-коннектор (вилка), а на другой стороне — female-коннектор (розетка).

Зачем нужны аттенюаторы SMA?

Приборы для снижения мощности сигнала используются, чтобы защитить подключаемое оборудование или внести поправку при проведении измерений. Обычно аттенюатор применяется со следующими видами устройств:

• Наружные антенны связи в системах усиления (для снижения излучения в сторону базовой станции оператора);
• Репитеры и комнатные антенны (для устранения осцилляции и снижения уровня сигнала в помещении);
• Приборы, которые измеряют форму и мощность сигнала (для защиты чувствительных приемников от перегрузки);
• Прочие ВЧ-устройства, не имеющие интегрированных средств регулировки для ограничения мощности поступающего или исходящего сигнала.

AT-10S-10W является пассивным ВЧ-элементом, то есть для его работы не требуется подключение электричества. Затухание происходит «само по себе», когда сигнал проходит сквозь устройство. Обычно аттенюатор непосредственно накручивается на порт настраиваемого оборудования или встраивается в систему между отдельными сегментами кабельной линии.

Аттенюатор для ВЧ-применений SMA-типа

Эта модель совместима с разнообразными радиочастотными системами. Простота конструкции и подключения — главное преимущество такого типа аттенюаторов:

• Фиксированное затухание 10 дБ. Коэффициент затухания 10 дБ равен снижению мощности в 10 раз. Например, если поступающий сигнал имеет мощность 27 дБм (500 мВт), то «на выходе» образуется мощность 17 дБм (50 мВт). При необходимости несколько экземпляров аттенюаторов могут быть подключены друг к другу для достижения целевого показателя затухания;
• Широкий диапазон частот до 6 ГГц. Прибор адаптирован для передачи радиочастотного сигнала от 0 до 6000 МГц. Это позволяет обрабатывать большинство сигналов связи, включая сигнал мобильных сетей (от GSM до 5G), беспроводных сетей WiFi, радиостанций и разнообразных нелицензируемых диапазонов (ISM), которые используются для управления оборудованием;

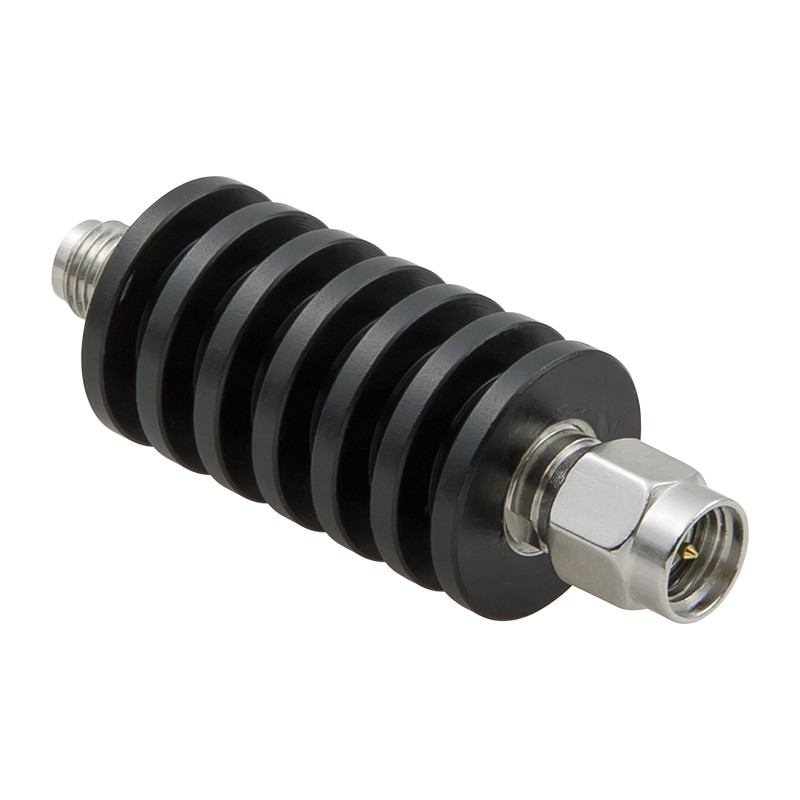

• Выдерживаемая мощность до 10 Вт. В отличие от более простой модели AT-10S-2W, этот аттенюатор снабжен ребристым радиатором, отводящим тепло. Это позволяет передавать сигналы повышенной мощности вплоть до 10000 мВт;

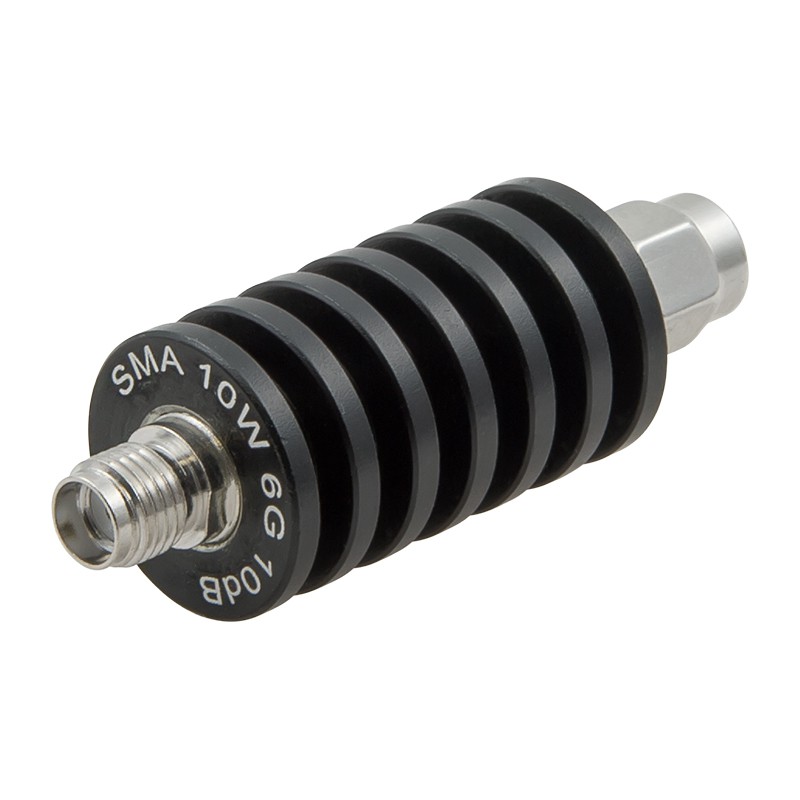

• Стандартные SMA-разъемы. Коннекторы SMA-типа имеют сопротивление 50 Ом и часто устанавливаются на компактных и переносных приборах радиосвязи. Для удобства подключения аттенюатор снабжен разнотипными коннекторами: «мамой» с одной стороны и «папой» с противоположной. Благодаря этому, его можно встроить как переходник между устройством и последующим кабелем.

Чтобы купить AT-10S-10W, положите товар в корзину и перейдите на страницу формирования заказа. Если ваш проект требует индивидуального подхода и разработки, позвоните по телефону 8-800-3333-965, чтобы получить консультацию наших экспертов!
