Цифровой аттенюатор DYKB (SMA, до 100 мВт, 31 дБ)

Высокочастотный цифровой аттенюатор с системой управления затуханием сигнала. Аттенюатор предназначен для эксплуатации в составе систем, работающих в частотном диапазоне 1–3800 МГц, что позволяет рекомендовать устройство для систем радиосвязи и комплектов усиления мобильного сигнала. Затухание регулируется в пределах 1–31 дБ, шаг изменения — 1 дБ.

Для чего нужен цифровой аттенюатор?

Использование в ВЧ-системе аттенюатора позволяет смоделировать затухание и многократно снизить мощность сигнала. Необходимость в ограничении номинальной мощности того или иного устройства возникает в силу различных причин.

• При эксплуатации репитера может потребоваться ограничить мощность излучения в сторону уличной антенны, чтобы исключить нежелательное влияние на оборудование сотовых операторов.
• Ограничить мощность в сторону абонентских устройств может понадобиться, чтобы уменьшить площадь действия репитера или другого активного радиоустройства.
• Также аттенюатор приходит на помощь при самовозбуждении репитера, которое часто возникает из-за недостаточной электромагнитной развязки между донорной и сервисной антеннами.

В общем случае аттенюаторы применяются с репитерами, не имеющими собственной (встроенной) системы управления усилением. Бюджетные модели репитеров представляют собой предельно простые усилители, при разработке которых функция корректировки мощности не предусмотрена. Впрочем, аттенюаторы нередко применяются и совместно со старшими моделями усилителей, если штатная система управления мощностью не позволяет обеспечить требуемые показатели затухания сигнала.

Цифровая система управления мощностью (1–31 дБ)

Основное преимущество программируемого аттенюатора перед традиционными аналоговыми моделями — возможность настройки уровня затухания в пределах от 1 МГц до 3,8 ГГц. Цифровой аттенюатор является сложным электронным устройством, оснащенным экраном, управляющими клавишами и требующим электрического питания (5В от порта Mini-USB).

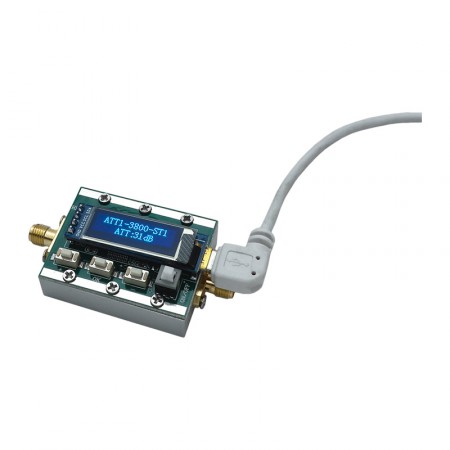

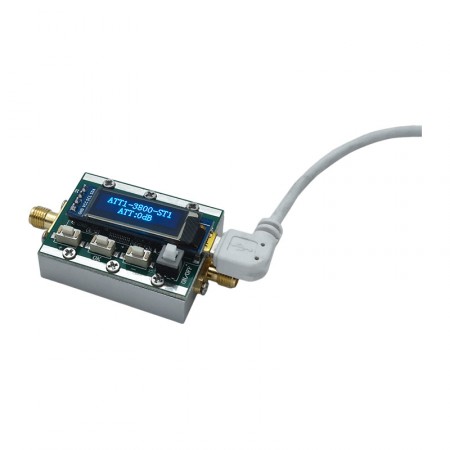

Цифровой аттенюатор станет незаменимым помощником в системах, требующих точной настройки вносимого затухания или частой смены параметров. Система ручной регулировки позволяет снизить уровень сигнала на 31 дБ с шагом 1 дБ. Текущий уровень аттенюации отображается на экране устройства, управление осуществляется при помощи клавиш. Максимально подводимая мощность — 20 дБм.

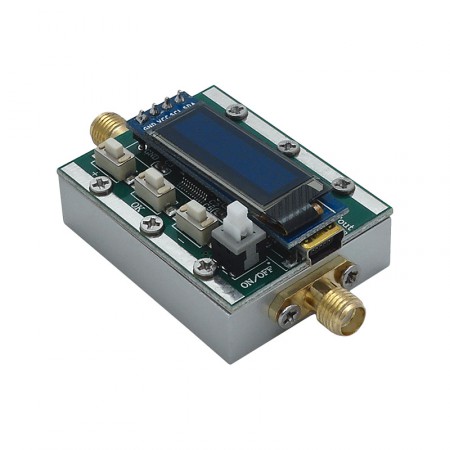

Цифровой аттенюатор оснащен разъемами SMA-female, что позволяет устанавливать его в качестве переходника практически на любом участке ВЧ-тракта (например, между портом репитера и кабелем снижения антенны). Порт Mini-USB на корпусе аттенюатора предназначен для обеспечения устройства питанием. Короткий кабель с разъемами Mini-USB и USB входит в комплект поставки.

Цифровой аттенюатор поставляется в простом корпусе, не имеющим защиты от воздействия осадков и других атмосферных явлений, и предназначен для использования только внутри в помещении.

Чтобы купить цифровой аттенюатор DYKB (1 МГц – 3,8 ГГц), просто оформите заказ онлайн. Также вы можете получить бесплатную консультацию наших специалистов по номеру 8-800-3333-965: мы поможем подобрать лучшее оборудование для усиления сотовой связи!

Характеристики
Частотный диапазон	1–3800 МГц
Вносимое затухание	0–31 дБ (с шагом 1 дБ)
Максимальная подводимая мощность	20 дБм (100 мВт)
Вносимые потери	0–1,5 ГГц: 1,4–1,8 дБ 1,5–3,0 ГГц: 1,7–2,3 дБ 3,0–3,8 ГГц: 1,9–3 дБ
Сопротивление	50 Ом
Порты и интерфейсы	2 x SMA-female 1 x Mini-USB
Питание	5В (порт Mini-USB)
Размер	60 x 32 x 32 мм
Вес	38 г

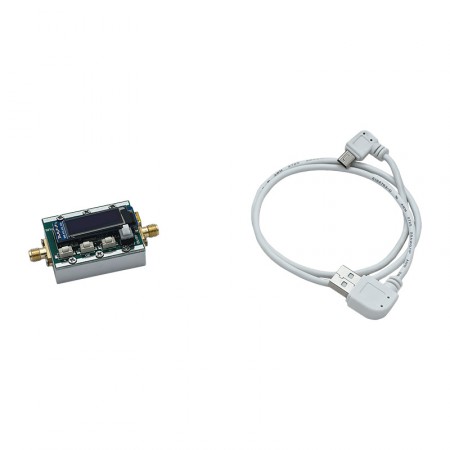

Комплектация	цифровой аттенюатор, кабель Mini-USB — USB
