Аттенюатор AT-40S-2W (SMA, 40 дБ, до 2 Вт)

AT-40S-2W — прибор для аттенюации (снижения мощности) радиочастотного сигнала при его передаче по коаксиальной линии. Аттенюатор подавляет сигнал на 40 дБ, предотвращая перегрузки и возможные побочные эффекты (такие как осцилляция). Эта модель имеет разъемы SMA-серии, что позволяет подключать ее к различным компактным устройствам сотовой связи и измерительному оборудованию.

Когда применяется ВЧ-подавитель на 40 дБ?

Внешние аттенюаторы необходимы, когда подключаемое оборудование не имеет предусмотренных производителем средств ограничения мощности или их ресурса недостаточно для безопасного использования оборудования.

• Встроенная аттенюация может отсутствовать на бюджетных усилителях и измерительных приборах. В этом случае наружный аттенюатор помогает защитить подключаемый приемник от слишком мощного сигнала;
• Имеющейся регулировки может быть недостаточно для корректной работы устройства. Некоторые приборы снабжаются регулировкой в небольшом диапазоне, и подключение мощных ВЧ-источников может потребовать использования наружного подавителя сигнала.

AT-40S-2W применяется с усилителями (ретрансляторами), анализаторами спектра, чувствительными радиомодулями и другими устройствами, которые могут быть повреждены подводимым сигналом. Поддержка диапазона частот до 8000 МГц обеспечивает совместимость с оборудованием сотовой связи вплоть до 5G-стандартов, точками доступа, роутерами WiFi, радиостанциями и приборами безлицензионных диапазонов (ISM).

Аттенюатор с высоким затуханием 40 дБ обычно применяется с мощными источниками сигнала при опасных больших перегрузках. Фактически сигнал подавляется в 10000 раз! Пассивные модели имеют фиксированные характеристики и выпускаются с разными коэффициентами затухания. Можно купить модель с определенным подавлением или совместить несколько разных изделий «цепочкой», чтобы получить нужное значение.

Способ подключения к устройству

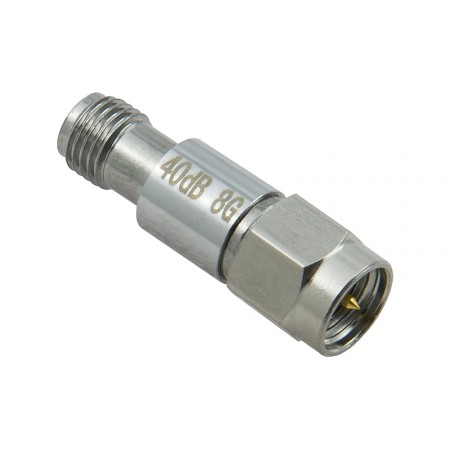

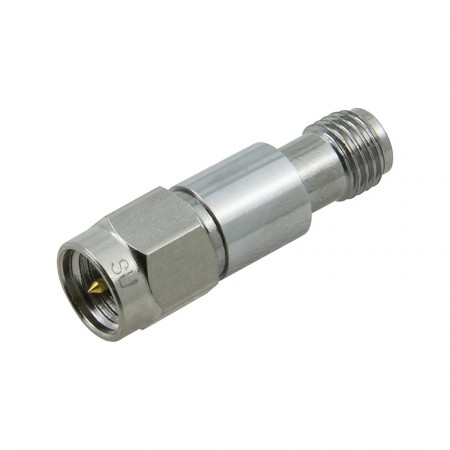

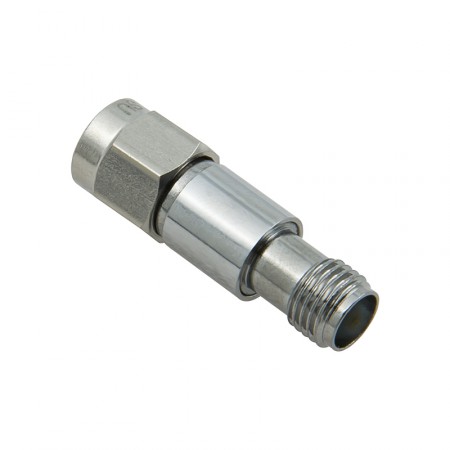

Прибор выглядит как небольшой переходник с разъемами SMA-типа. С одной стороны находится «пама» (штыревой контакт), с противоположной — «мама» (гнездовой контакт). Как правило, аттенюатор накручивается на порт устройства, который необходимо защитить, а противоположный конец соединяется с радиокабелем (кабельной сборкой). При совместимости по разъемам возможно встраивание аттенюатора между двумя кабелями (в разрыв трассы или между удлинителями).

Через аттенюатор может проходить мощность 2 Вт. Поглощаемая мощность преобразуется в тепло, которое отводится на металлический корпус. Для работы устройства не нужно внешнее охлаждение или установка радиатора. Поскольку AT-40S-2W является пассивным элементом радиосвязи, для его функционирования не нужно электричество.

Сопротивление AT-40S-2W соответствует значению 50 Ом, общепринятому в радиотехнике. При подключении к приборам радиосвязи обеспечено согласование и отсутствие дополнительных потерь, помимо паспортных.
