Аттенюатор Action AT09030DF06DF-3 (DIN-female, 6 дБ)

Промышленный аттенюатор (подавитель мощности) с розетками 7/16 DIN для использования в составе базовых станций операторов и индустриальных систем связи. Эта модель производства Action Technologies поддерживает поступающий сигнал мощностью до 30 Вт и понижает уровень сигнала на 6 дБ.

Зачем нужен промышленный аттенюатор?

Приборы аттенюации используются, чтобы защитить приемники сигнала или сбалансировать радиосистему. На уровне промышленных систем — это важные ограничители, которые не позволяют слишком мощному сигналу нарушить работу чувствительного оборудования.

Как правило, системы связи рассчитываются под конкретную мощность, и инженер заранее планирует, сигнал какого уровня будет поступать на каждый компонент. При превышении заданных значений могут возникать неблагоприятные эффекты, такие как перегрузка и осцилляция. Чтобы устранить их, между компонентами устанавливаются аттенюаторы — промежуточные пассивные элементы, которые поглощают и рассеивают определенную часть ВЧ-сигнала.

Промышленный аттенюатор с коннекторами 7/16 DIN

Модель аттенюатора с маркировкой AT09030DF06DF-3 используется в телеком-системах совместно с радиомодулями промышленного типа. Это определяет как тип разъемов, так и поддержку повышенной мощности:

• Фиксированное затухание 6 дБ. Аттенюатор поглощает 6 дБ поступающего сигнала. На практике это означает, что сигнал на выходе устройства будет в 4 раза слабее, чем на входе. К примеру, поступающая мощность 10 Вт (40 дБм) на выходе снизится до уровня 2,5 Вт (34 дБм);
• Профессиональные разъемы 7/16 DIN-female. Аттенюатор имеет однотипные вход и выход — розетки формата 7/16 DIN. Эти крупные разъемы используются в операторском оборудовании, WISP-решениях и других системах, требующих передачи радиосигнала с низкими потерями. Свое название разъемы получили по диаметру внутреннего (7 мм) и внешнего (16 мм) контактов;
• Подводимая мощность 30 Вт. Прибор выдерживает большую мощность на входе, вплоть до 30000 мВт. Это позволяет использовать его в составе сотовых вышек, для подключения радиомодулей высокой мощности;
• Рабочие частоты сотовой связи. Поддерживается передача сигнала без искажений частотой до 2700 МГц, что соответствует основным разновидностям мобильных коммуникаций (GSM, UMTS, LTE), WiFi (2,4 ГГц) и другим радиостандартам;
• Низкие вносимые потери и искажения. Низкий уровень КСВн (менее 1,2) и интермодуляции (не более -150 дБн) гарантирует, что аттенюатор не повлияет на качество сигнала и «отнимет» лишь заявленную фиксированную часть мощности.

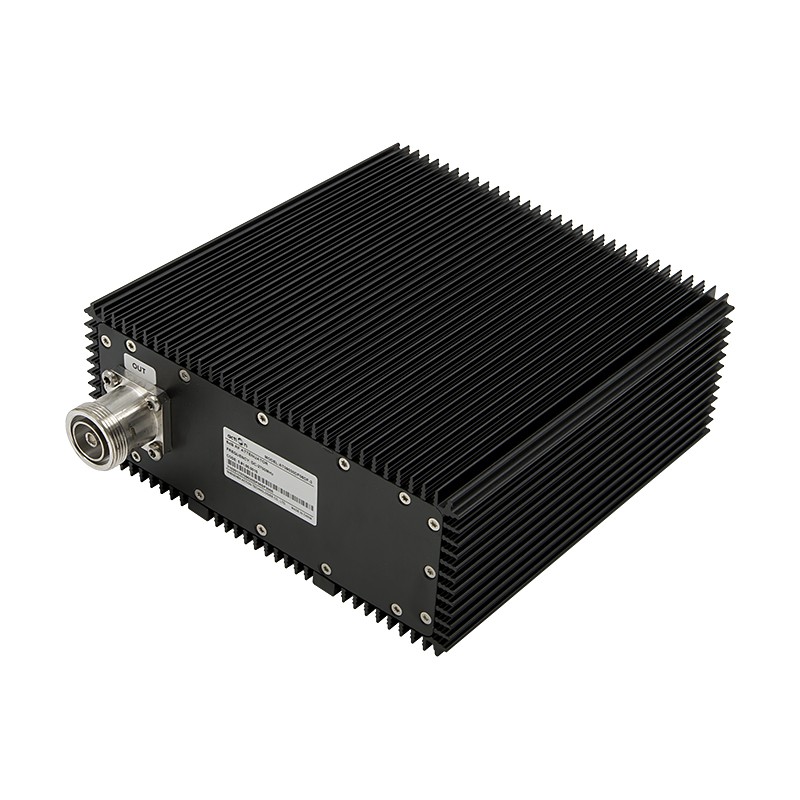

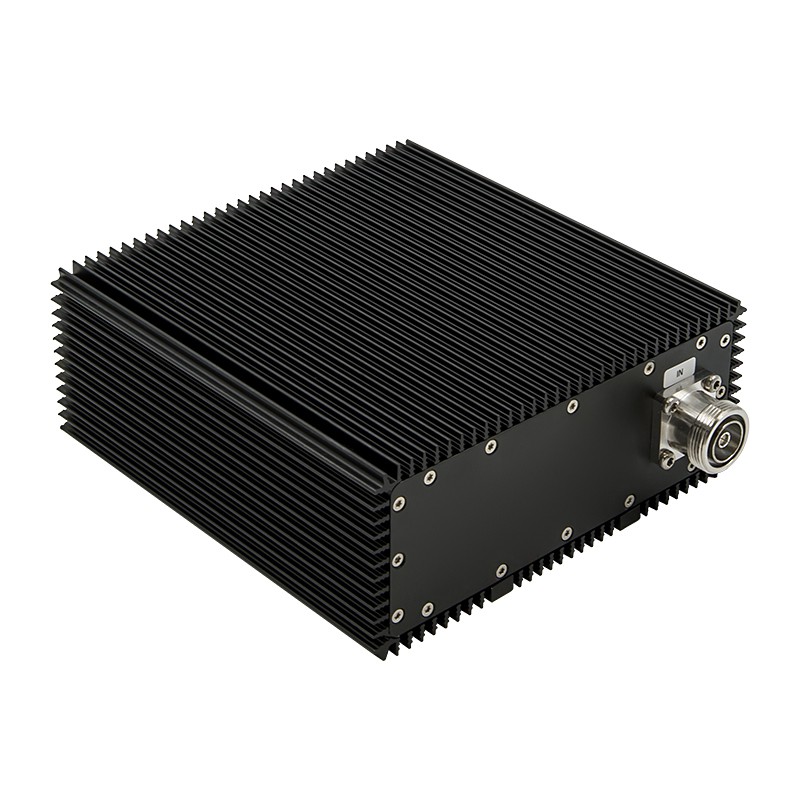

Поскольку эта модель рассчитана на высокую мощность 30 Вт, она снабжена массивным радиатором. Ребристая поверхность способствует отводу тепла и защищает внутренние элементы от перегрева. Изделие можно использовать при температуре от -40°С до +60°С.

Чтобы купить аттенюатор 7/16 DIN на 30 Вт, нажмите «В корзину» и сформируйте заказ на сайте. Для подбора нестандартных комплектующих или проектирования индивидуальной системы усиления, позвоните по номеру 8-800-3333-965!
