Аттенюатор RFS N-ATT-10-02 (N-type, до 2 Вт, 10 дБ)

Фирменный аттенюатор от Radio Frequency Systems (RFS) предназначен для уменьшения уровня радиосигнала на 10 дБ. Модель N-ATT-10-02 применяется в комплексе с оборудованием мобильной связи и WiFi-аппаратурой. Полностью пассивная конструкция допускает интеграцию аттенюатора в любые РЧ-системы, где требуется сбалансировать мощность или устранить источник перегрузки.

Принцип действия и значение затухания

Параметр ослабления аттенюатора выражается в децибелах (дБ) — логарифмической шкале измерения. При номинале 10 дБ мощность сигнала на выходе будет уменьшена в 10 раз, что позволяет эффективно регулировать нагрузку на чувствительное оборудование.

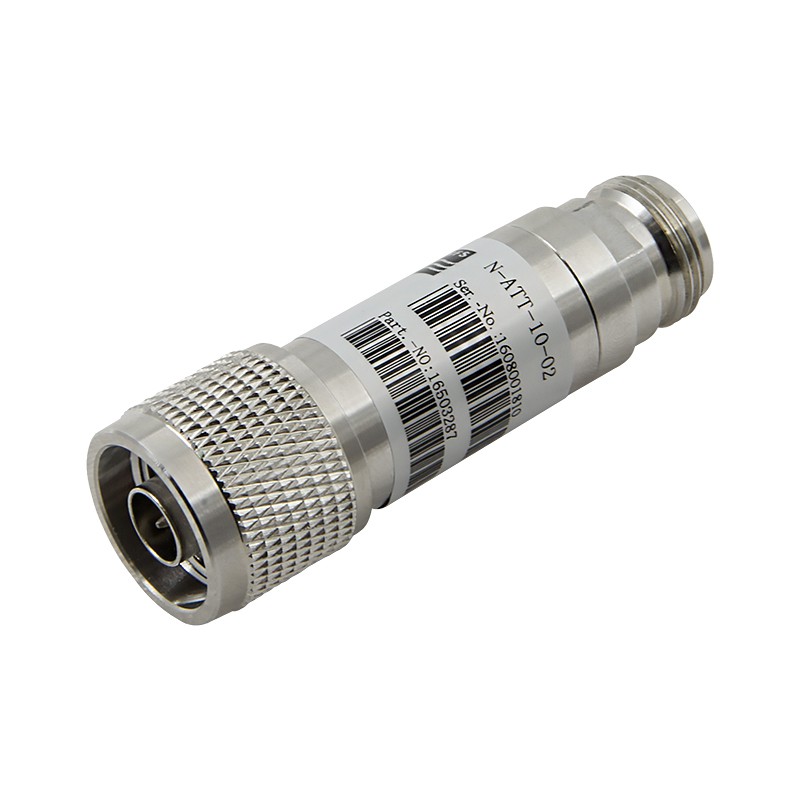

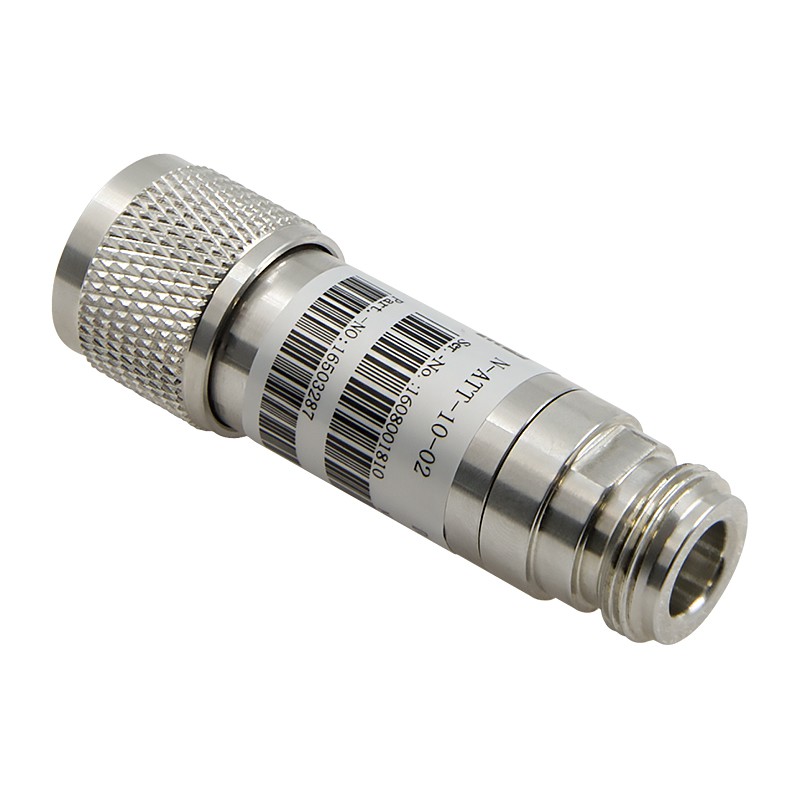

Конструкция RFS N-ATT-10-02 представляет собой металлический адаптер с интерфейсами N-типа: с одной стороны — разъем N-вилка, с другой — N-гнездо. Аттенюатор встраивается между кабелем и портом оборудования, будь то ретранслятор, антенна или WiFi-точка. Это позволяет внести затухание, аналогичное протяженной коаксиальной линии.

Устройство помогает устранить проблемы, вызванные чрезмерным усилением сигнала или использованием передатчиков повышенной мощности. В частности, аттенюатор:

• Понижает уровень сигнала, поступающий на чувствительный радиомодуль с антенны или другого передатчика. Ослабление сигнала может понадобиться в составе базовой станции, WISP-решения, радиоточки или другой инфраструктуры, где применимы мощные РЧ-приборы;
• Исправляет самовозбуждение (так называемую «закольцовку») репитера, возникающее при слишком близком размещении внешней и внутренней антенн. Кроме того, аттенюатор позволяет уменьшить воздействие усиленного сигнала на соседние базовые станции и избежать перегрузки пользовательских устройств. Монтаж возможен как со стороны антенны, установленной в помещении, так и на улице;
• Защищает измерительное и калибровочное оборудование, которое не рассчитано на сигнал высокой мощности. Понизив сигнал, в измерительном приборе можно задать компенсацию на 10 дБ, чтобы получить реальные значения анализа.

При необходимости можно использовать несколько аттенюаторов с разными уровнями ослабления, чтобы добиться проектной мощности.

Выдерживает до 2 Вт подводимой мощности

Эта модель аттенюатора применяется в системах усиления связи и при подключении передатчиков невысокой мощности.

• Предельная мощность до 2 Вт. Поскольку подавление сигнала сопровождается тепловыделением, важно учитывать максимально допустимую нагрузку на устройство. Для RFS N-ATT-10-02 этот показатель составляет 2000 мВт;
• Подавление сигнала на 10 дБ. Например, сигнал мощностью 33 дБм (2 Вт) будет понижен аттенюатором до 23 дБм (200 мВт). При этом форма и другие радиочастотные характеристики сигнала не искажаются: радиосистема продолжит функционировать и передавать информацию;
• Рекомендуемые диапазон частот до 3 ГГц. Устройство адаптировано для передачи сигналов от 0 до 3000 МГц. Аттенюатор совместим с передающими модулями GSM, 3G, 4G, а также с WiFi-аппаратурой на частоте 2,4 ГГц;
• Волновое сопротивление 50 Ом. Благодаря стандартным N-разъемам, аттенюатор имеет хорошее согласование с ВЧ-системами. Уровень КСВ в типичных условиях не превышает 1,2.

Корпус RFS N-ATT-10-02 — металлический, что обеспечивает защиту от механических воздействий и эффективный теплоотвод. Резьбовое соединение на N-разъемах гарантирует надежность фиксации. Устройство подходит для использования как внутри помещений, так и на открытом воздухе. При правильной установке оно не требует технического обслуживания и работает «само по себе».

Вы можете купить аттенюатор RFS прямо на нашем сайте. Если вы подбираете компоненты для системы усиления сигнала, наши эксперты предоставят бесплатную консультацию и помогут найти оборудование, соответствующее вашим задачам. Звоните по телефону 8-800-3333-965 — мы подскажем лучшие варианты!
