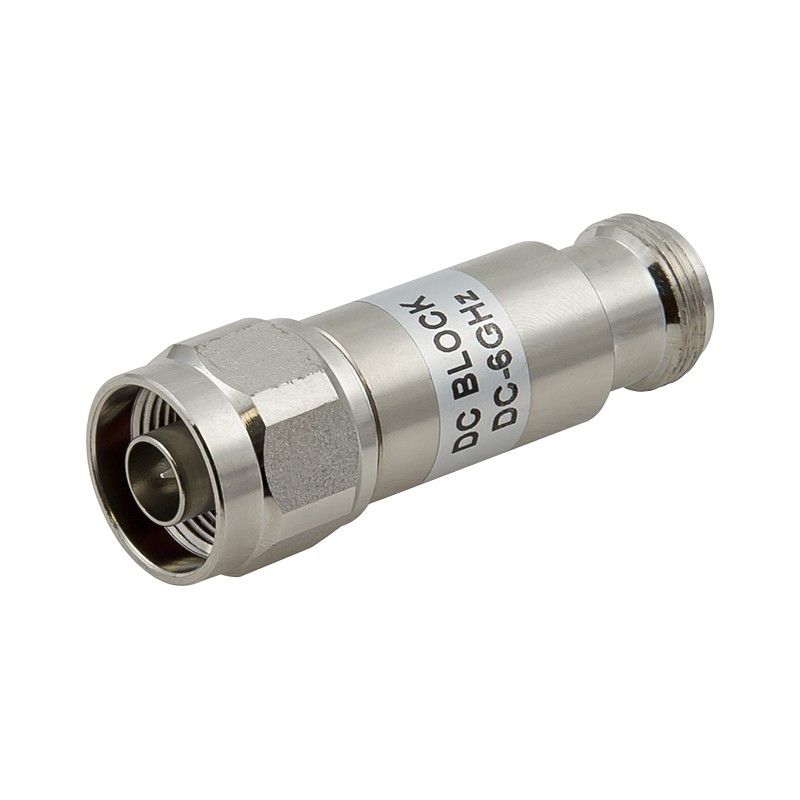

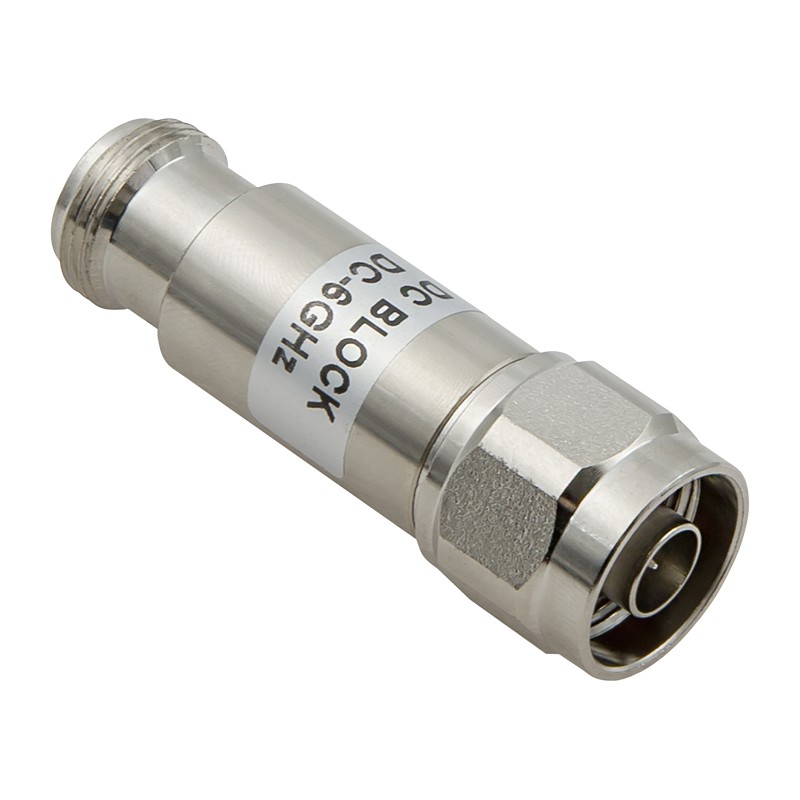

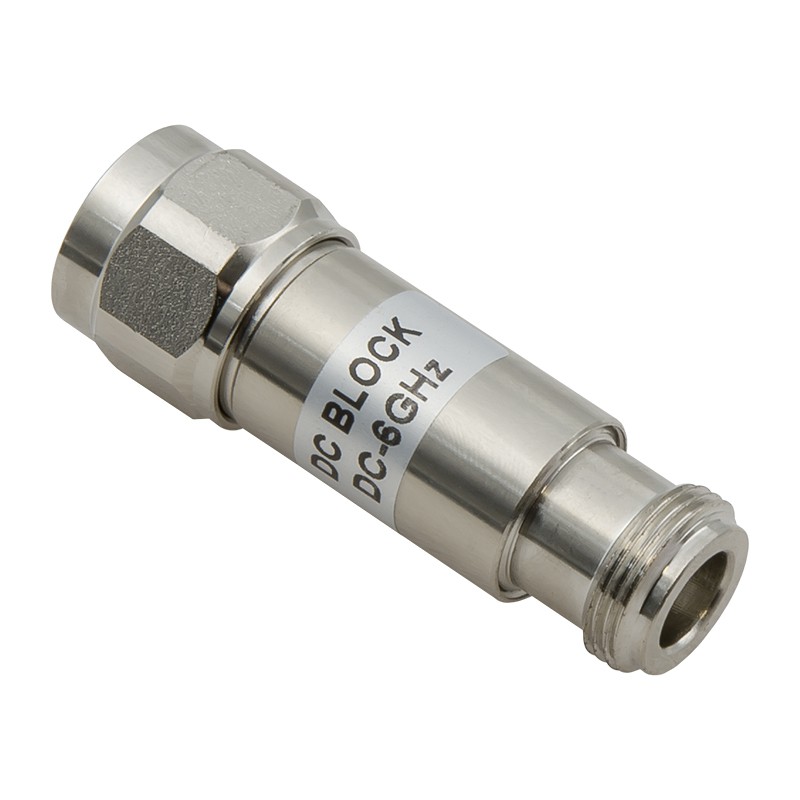

Развязывающее устройство DC Block 6000N-2W (N-type, до 6 ГГц, до 2 Вт)

Развязывающее устройство представляет собой пассивный компонент с разъемами типа N, предназначенный для устранения DC-тока в ВЧ-трактах. Этот элемент напрямую соединяется с радиочастотным оборудованием или внедряется в разрыв коаксиального кабеля, предотвращая прохождение постоянного тока и «пропуская» радиосигналы в диапазоне от 0,5 кГц до 6000 МГц. Модель 6000N-2W особенно эффективна при работе с чувствительными передатчиками и приемниками: она обеспечивает их защиту и минимизирует уровень шумов.

Как работает DC Block?

Устройство функционирует как фильтр: оно останавливает токи частотой 50/60 Гц, но пропускает сигналы, начиная с 500 Гц и до 6 ГГц. При этом уровень вносимых потерь крайне низок — всего около 1 дБ, что позволяет сохранять качество передаваемого сигнала.

Развязка с помощью DC Block может потребоваться в следующих случаях:

• Защита оборудования. Постоянное напряжение способно повредить чувствительные приемные или измерительные устройства. Так как большинство ВЧ-приемников не адаптированы для работы с DC-составляющей, ее необходимо исключить;
• Снижение уровня помех. Исключение постоянных токов способствует улучшению параметров сигнала, таких как отношение сигнал/шум (SINR), за счет уменьшения паразитных наводок и искажений;
• Повышение точности измерений. Некоторые измерители сигнала и мощности могут некорректно учитывать присутствие постоянного тока, что приводит к ошибкам при анализе ВЧ-сигналов;
• Разрыв земляной петли. Когда в системе задействовано несколько контуров заземления, разница потенциалов может приводить к возникновению наводок. В этом случае DC Block блокирует прохождение низкочастотного шума и устраняет связанные с петлей проблемы.

Часто развязывающие устройства применяются в коаксиальных системах, где кабель одновременно передает питание и ВЧ-сигналы. В подобных конфигурациях часть компонентов может требовать изоляции от DC-тока, в то время как другие компоненты могут нуждаться в питании по той же линии. Кроме того, «блокировщики» могут использоваться как превентивная мера для защиты от нежелательного тока, например, при утечках или непреднамеренной подаче напряжения.

Важно не путать DC Block с элементами защиты от грозы — последняя категория предназначена для отвода высоковольтных импульсов (например, при грозовом разряде), тогда как DC Block функционирует постоянно, фильтруя ненужную составляющую сигнала.

Технические характеристики 6000N-2W

Эта модель разработана для применения в радиосистемах, где по общим кабелям подается питание или компоненты заземляются к разным контурам заземления, а также для защиты измерителей во время тестов активных устройств.

• Волновое сопротивление: прибор рассчитан на работу с радиоприборами, которые имеют импеданс 50 Ом;
• Коннекторы: устройство имеет стандартные разъемы N-типа. С одной стороны размещен штекер (вилка), с другой — гнездо (розетка). Такая конфигурация позволяет использовать развязывающее устройства как адаптер между устройством и дальнейшей кабельной трассой;
• Диапазон частот: прибор эффективно работает с сигналом до 6 ГГц, обеспечивая совместимость с различными системами беспроводной связи и мобильными сетями;
• Электрические параметры: выдерживает напряжение до 50В и обеспечивает передачу радиосигнала мощностью до 2 Вт.

Добавьте развязывающее устройство в корзину и оформите заказ через сайт. Если у вас возникнут вопросы — специалисты нашей технической поддержки вам помогут по телефону 8-800-3333-965!
