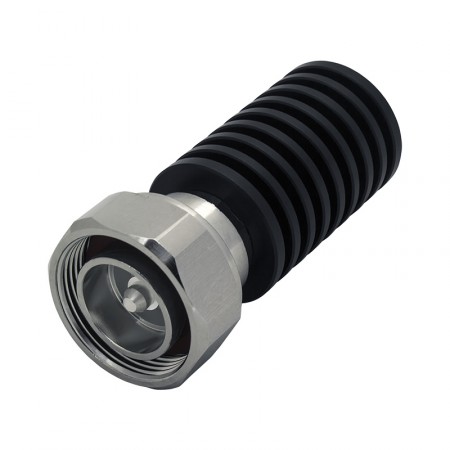

Нагрузка DL-25-716 (50 Ом, разъём 7/16 DIN, до 25 Вт)

Эквивалент нагрузки 50 Ом с коннектором 7/16 DIN для подключения к источникам радиосигнала частотой до 3 ГГц. Прибор используется для поглощения энергии в целях тестирования или калибровки оборудования, а также при эксплуатации передатчиков со свободными разъемами. Максимальная мощность — 25 Вт.

Согласованная нагрузка: для чего используется?

Когда к высокочастотному передатчику не подключено антенно-фидерное устройство, излучаемый сигнал отражается от пустого разъема и возвращается обратно по линии связи. Такой режим работы является нежелательным для большинства передатчиков, поскольку может вызвать перегрев и поломку. Также многие ВЧ-приборы меняют свои показатели работы в зависимости от наличия или отсутствия нагрузки, поэтому их настройка с «пустым» разъемам невозможна.

Искусственная нагрузка является «чистым сопротивлением». Поступающий сигнал превращается в тепло и при помощи крупного радиатора рассеивается в воздухе. Проще говоря, аксессуар симулирует подключенную антенну, однако практически не излучает радиоволны. Иногда этот прибор также называют словом «терминатор» или на английский манер — Dummy load.

Основные сценарии использования:

• Испытания и пусконаладка телекоммуникационного оборудования, когда подключение настоящей антенны затруднено или технически невозможно;
• Временная или постоянная работа передатчиков, усилителей и других источников ВЧ-сигнала с «пустыми» разъемами. Искусственная нагрузка может устанавливаться как на разъемы самого устройства, так и на последующие незанятые коннекторы делителей, ответвителей, диплексеров и т. п.;
• Подключение к источнику ВЧ-сигнала вместо антенны в целях диагностики, например, чтобы исключить влияние радиоволн прибора на соседние устройства и системы связи.

Серия коннекторов 7/16 DIN для промышленных фидерных линий

Терминатор DL-25-716 оснащен штекером 7/16 DIN. Эта серия разъемов является индустриальным стандартом, который применяется в профессиональном оборудовании, например, в модулях базовых станций сотовой связи. Эти коннекторы получили свое название из-за соответствующих размеров: внутренний контакт имеет диаметр 7 мм, а внешний — 16 мм.

Вы можете использовать нагрузку DL-25-716 совместно с любыми устройствами, оснащенными совместимыми коннекторами, при условии, что мощность поглощаемого сигнала не превышает 25 Вт. Рекомендуемый частотный диапазон — до 3000 МГц.

Чтобы купить согласованную нагрузку DIN-male, просто добавьте эту позицию в корзину и перейдите к оформлению заказа на нашем сайте. Любые уточняющие вопросы можно задать нашим менеджерам по телефону 8-800-3333-965!
