Портативный анализатор спектра с генератором TN SA Ultra (до 7300 МГц)

Компактный портативный анализатор спектра и генератор сигналов в одном корпусе. Это флагманская модель в линейке tinySA, способная анализировать радиочастотный спектр в широком диапазоне от 100 кГц до 7,3 ГГц в «ультра-режиме». У прибора 4-дюймовый резистивный сенсорный экран с удобным и функциональным меню. Аккумулятора емкостью 5000 мАч достаточен для нескольких часов полевой работы, а для расширения функционала предусмотрены слот для карт памяти и возможность подключения к ПК через USB-порт.

Где применяется этот анализатор?

Устройство полезно для инженеров, радиолюбителей и специалистов, занимающихся разработкой, настройкой и обслуживанием радиооборудования:

• Поиск и устранение радиопомех. Позволяет визуализировать спектр, быстро находить источники нежелательных излучений и оценивать уровень сигнала в конкретной точке;
• Настройка и тестирование антенно-фидерных трактов. Генератор сигналов и анализатор спектра в одном корпусе позволяют измерять КСВн антенн, тестировать фильтры и аттенюаторы, проверять целостность кабелей;
• Разработка и отладка радиоустройств. Диапазона до 7,3 ГГц достаточно для работы с современными стандартами связи, включая 4G/LTE, 5G Sub-6Hz и WiFi (вплоть до 7125 МГц);
• Образовательные цели и радиолюбительская практика. Простота использования в сочетании с широкими возможностями делает его отличным инструментом для изучения принципов работы радиосвязи.

Эта модель TN SA Ultra+ (ZS407) измеряет сигналы до 7,3 ГГц и позволяет просматривать спектр до 12 ГГц с меньшей точностью. Отдельно доступна младшая версия ZS405 с основным рабочим диапазоном до 6 ГГц.

Основные технические возможности

Пользователь может вручную задать диапазон частот и уровень амплитуды для сканирования либо выбрать один из предустановленных профилей. Для обнаружения предельно слабых излучений в тракт включается малошумящий усилитель (LNA) с коэффициентом 20 дБ — в этом режиме прибор фиксирует сигналы мощностью до -145 дБм. Если же измеряемый сигнал слишком сильный, используется ступенчатый аттенюатор с регулировкой от 0 до 31 дБ и шагом 1 дБ; он может работать как в ручном, так и в автоматическом режиме.

Анализатор оснащен набором переключаемых разрешающих фильтров (RBW) от 200 Гц до 850 кГц, что позволяет детально изучать как узкополосные, так и широкополосные сигналы. В стандартном режиме отображается выбранный спектр, а режим «Zero Span» превращает прибор в подобие осциллографа, что удобно для оценки параметров импульсных излучений.

Встроенный генератор сигналов

Прибор не только анализирует, но и сам генерирует тестовые сигналы. В нормальном режиме (до 900 МГц) формируется синусоидальный сигнал с низким уровнем гармоник. В «ультра-режиме» на частотах до 6,3 ГГц выдается меандр, а вплоть до верхней границы 7,3 ГГц — смешанный RF-тестовый сигнал. Выходную мощность генератора можно плавно изменять от -115 до -19 дБм с шагом 1 дБ, что позволяет имитировать источники от крайне слабых до умеренных.

Важно учитывать, что анализатор и встроенный генератор не могут функционировать одновременно — они разделяют общий ВЧ-порт RF. Отдельный калибровочный генератор (выход CAL) с фиксированными частотами 1, 2, 4, 10, 15 и 30 МГц служит для точной настройки и самопроверки прибора перед измерениями.

Конструкция и комплект поставки

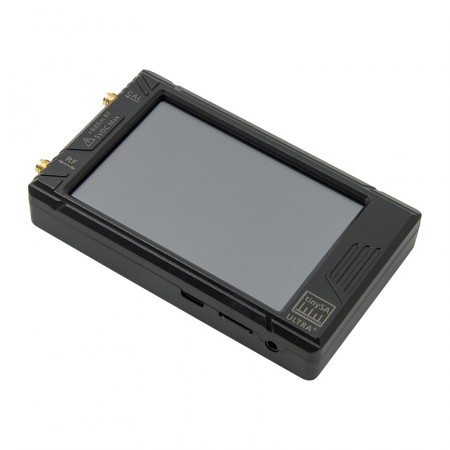

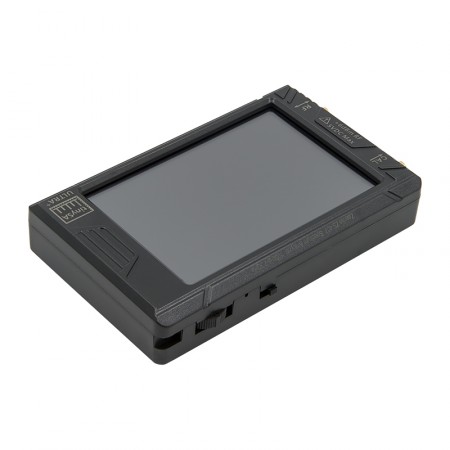

Корпус анализатора выполнен из ударопрочного пластика и имеет небольшие габариты (117 х 72 х 23 мм). На лицевой панели установлен 4-дюймовый резистивный сенсорный экран с разрешением 480 x 320, который остается читаемым при ярком солнечном свете. Для тех, кто предпочитает тактильное управление, на торце предусмотрено механическое колесико.

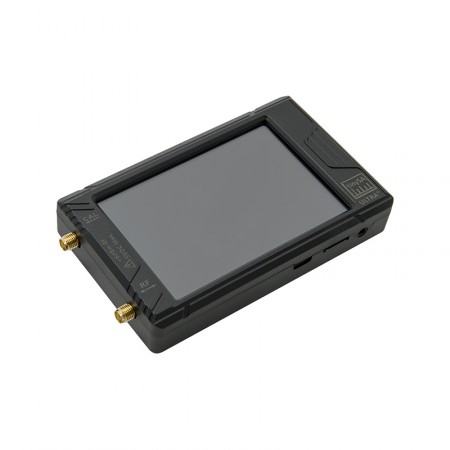

Все радиочастотные разъемы — SMA‑female:

• Порт RF — вход для анализатора и выход для генератора;
• Порт CAL — выход калибровочного генератора.

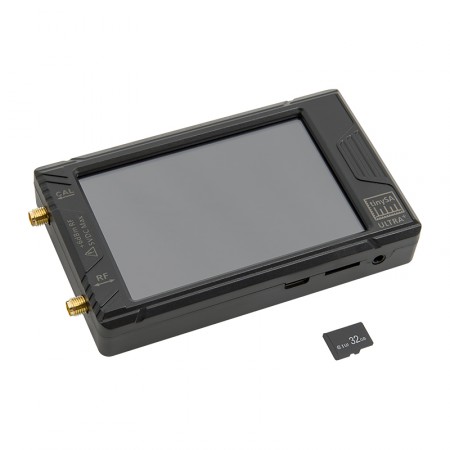

Зарядка встроенного аккумулятора емкостью 5000 мАч и связь с компьютером производятся через порт USB Type‑C. Полного заряда батареи хватает на 3 часа автономной работы. На корпусе есть слот для карт памяти MicroSD — на карту можно сохранять текущие настройки и захваченные спектрограммы для последующего анализа (карта 32 ГБ в комплекте). Также на корпусе доступен разъем mini-jack (3,5 мм) для наушников (прослушивание эфира).

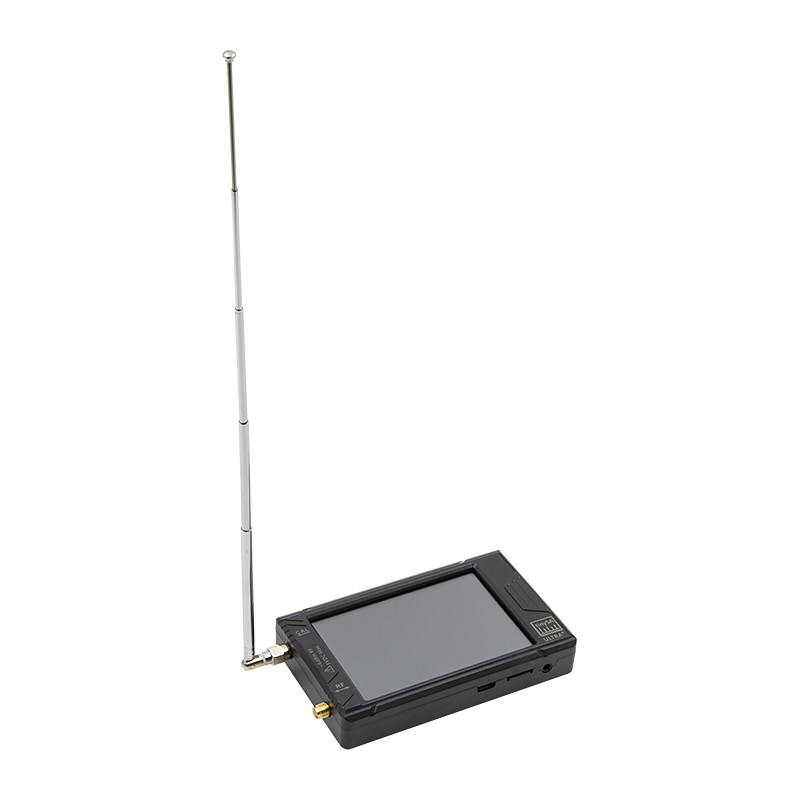

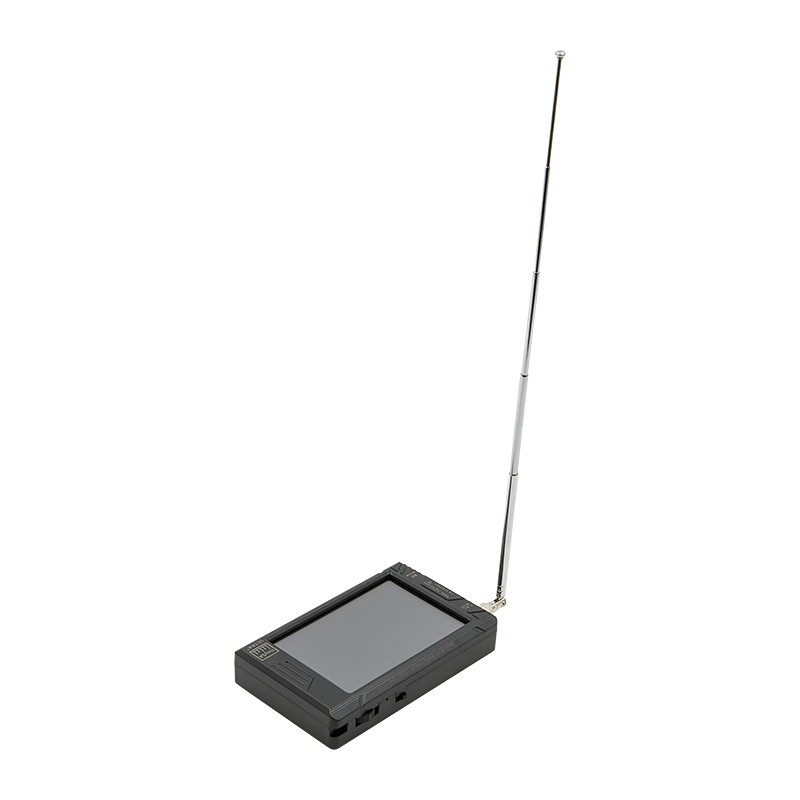

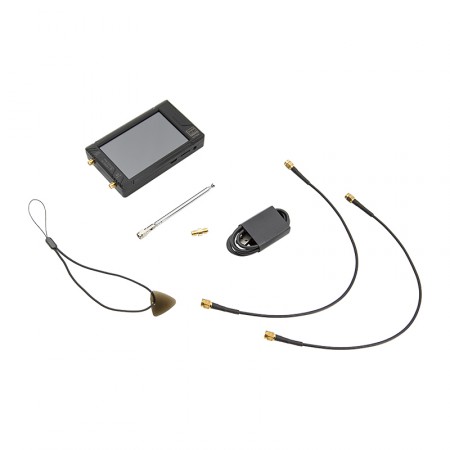

В комплект поставки входят телескопическая антенна для начальных измерений, два соединительных пигтейла, переходник SMA-female, USB-кабель, а также ремешок со стилусом для удобной работы с сенсорным экраном. Все необходимые аксессуары уже упакованы в коробку — для первых опытов с прибором ничего дополнительно приобретать не нужно!
