Векторный анализатор цепей VNA-H4 Plus (до 2700 МГц)

Портативный векторный анализатор цепей для измерения параметров антенн, усилителей, фильтров, кабелей и других высокочастотных компонентов в диапазоне от 50 кГц до 2700 МГц. У устройства прямоугольный корпус с 4-дюймовым дисплеем и встроенный аккумулятор на 5000 мАч. Управление осуществляется через сенсорный экран или поворотную ручку-энкодер. Подключение измеряемого оборудования осуществляется через розетки SMA-типа.

Что измеряет VNA-H4 Plus?

Векторный анализатор цепей — это прибор, который оценивает, как радиочастотный сигнал проходит через исследуемое устройство или отражается от него. В отличие от обычного анализатора спектра, который только анализирует внешний сигнал, VNA измеряет S-параметры — то есть дает полную картину поведения цепи. С его помощью можно оценить, как то или иное устройство влияет на проходящий сквозь него сигнал.

VNA-H4 Plus поддерживает два основных режима измерения:

• S11 — коэффициент отражения: показывает, какая часть сигнала отражается обратно от исследуемого устройства. На практике это КСВ антенны, импеданс системы, резонансная частота фильтра;
• S21 — коэффициент передачи: показывает, сколько сигнала проходит от одного порта к другому. Используется для измерения затухания в кабелях, полосы пропускания фильтров, усиления или потерь в аттенюаторах.

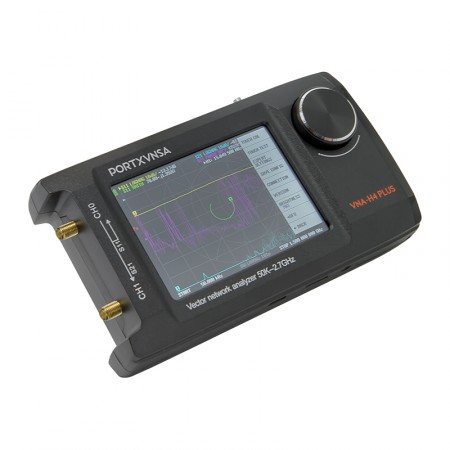

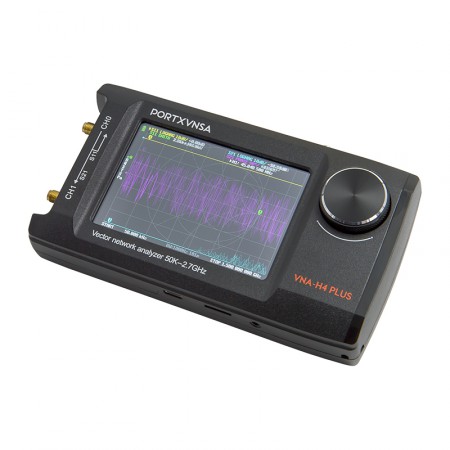

Результаты отображаются в нескольких форматах на выбор: логарифмический масштаб, диаграмма Смита, КСВ, сопротивление, реактанс и др. На экране можно разместить несколько маркеров для одновременного сравнения параметров на разных частотах.

Где применяется?

Диапазон до 2700 МГц перекрывает все актуальные частоты сотовой связи и WiFi 2,4 ГГц, поэтому прибор востребован в практических задачах, связанных с антенными системами:

• Настройка и проверка антенн для репитеров и LTE-роутеров: измерение резонансной частоты, КСВ и согласования с кабельной линией;
• Поиск неисправностей в кабельных сборках, диагностика, измерение потерь;
• Проверка фильтров, диплексеров и делителей: контроль полосы пропускания и уровня развязки;
• Разработка и настройка оборудования в радиолюбительской практике. Среди прочего прибор поддерживает специализированные режимы CABLE, RESONANT, SHUNT LC, SERIES LC и другие формы представления.

Динамический диапазон прибора составляет 80 дБ в полосе до 900 МГц, 60 дБ в диапазоне 900–1500 МГц и 50 дБ от 1,5 до 2,7 ГГц. Точность частоты — менее 0,5 частей на миллион. Количество точек сканирования — до 401.

Конструкция и управление

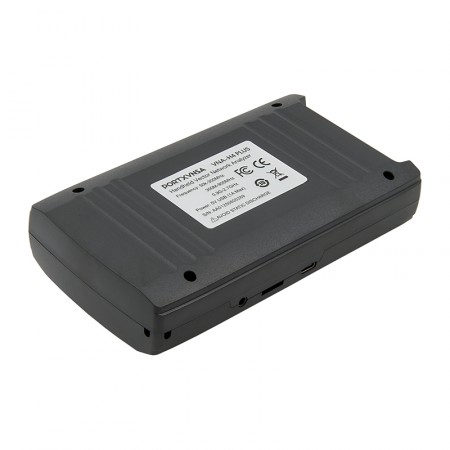

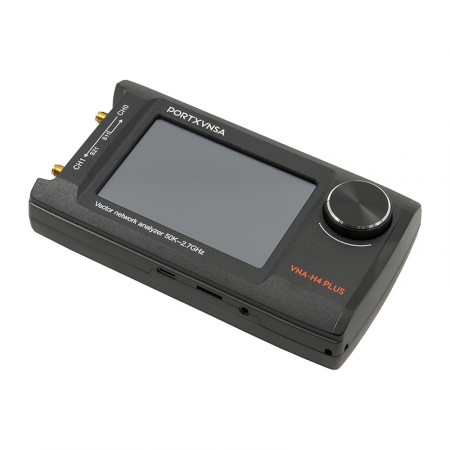

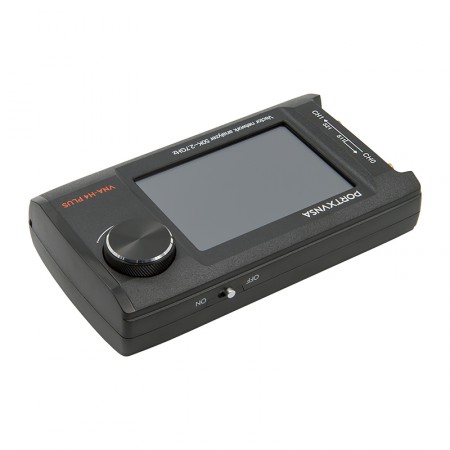

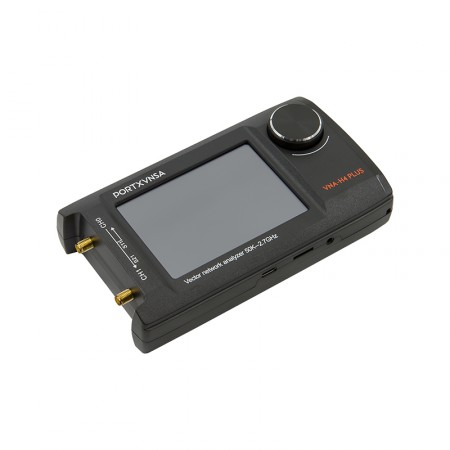

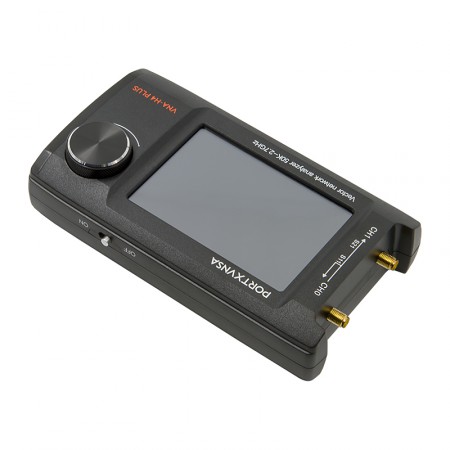

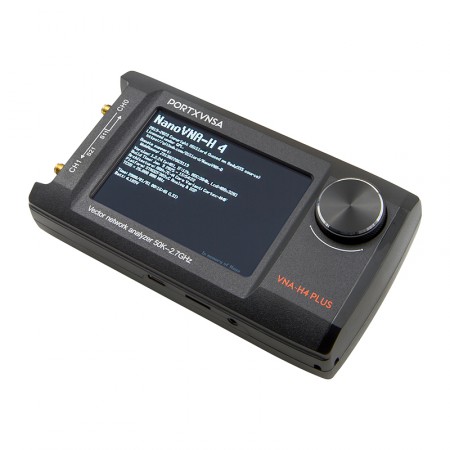

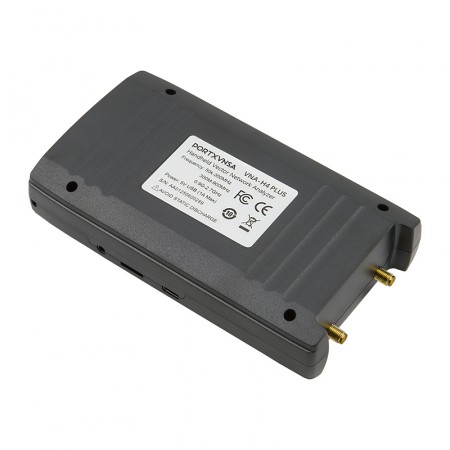

На верхнем торце прямоугольного корпуса расположен тумблер включения. Рядом с экраном размещается поворотная ручка-энкодер для навигации по меню: она крутится для выбора пунктов и работает как кнопка для подтверждения. Снизу — разъем USB Type-C для зарядки и подключения к компьютеру, выход 3,5 мм для наушников и слот для карты памяти SD. С левой стороны — два разъема SMA: для измерений и для калибровки.

При весе около 300 г прибор помещается в карман рюкзака, бардачок или портфель с инструментами — удобно для выездных замеров на объекте, настройки оборудования на крыше или работы в труднодоступных местах. При этом ничто не мешает использовать VNA-H4 Plus как стационарный прибор на рабочем столе или подключить к компьютеру по USB для экспорта данных.

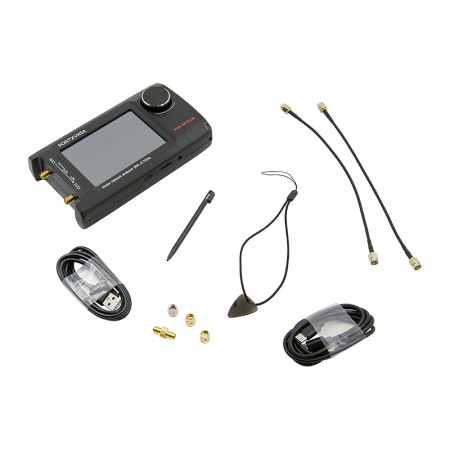

Управление возможно двумя способами: через резистивный сенсорный экран или поворотной ручкой — удобно в перчатках или при работе на улице. Два вида стилусов (в форме медиатора на шнурке и ручки) входят в комплект.

Аккумулятор емкостью 5000 мАч обеспечивает автономную работу без подключения к сети. Зарядка производится через USB Type-C от любого стандартного адаптера 5В/1А.
