Калибровочный набор N-type

Набор нагрузок и адаптеров с разъемами N-типа для работы с анализаторами цепей, векторными анализаторами и измерительными приборами. N-разъемы рассчитаны на высокую мощность и механическую нагрузку, поэтому их часто выбирают для лабораторных стендов, полевых испытаний и тестирования оборудования базовых станций. Комплект охватывает весь набор эталонов для проведения полноценной OSL-калибровки.

Для чего нужен калибровочный набор?

Любой анализатор цепей перед измерениями нуждается в калибровке. Без нее прибор учитывает не только параметры тестируемого устройства, но и потери в собственных портах, кабелях и переходниках. Результат — погрешности, которые особенно заметны на высоких частотах. Поочередно подключая к портам анализатора холостую, короткозамкнутую и согласованную нагрузку, инженер задает прибору три опорные точки:

1. Полное отражение в фазе;
2. Полное отражение в противофазе;
3. Нет отражения (полное поглощение).

После этого прибор вычитает собственные погрешности из всех последующих измерений.

Правильные калибровочные элементы особенно важны при:

• Настройке и верификации VNA-цепей и измерительных трактов;
• Начальной регулировке векторного анализатора цепей на новой измерительной линии;
• Настройке и проверке антенн, фильтров, усилителей и сплиттеров;
• Полевых измерениях на БС или распределенных антенных системах (DAS);
• Лабораторном тестировании и приемо-сдаточных испытаниях СВЧ-устройств;

Три вида нагрузок в наборе

В комплект входят три типа нагрузок для каждого вида разъема (с разъемами N-male и N-female):

• Холостая нагрузка (Open) оставляет порт без нагрузки — ситуация, при которой к разъему ничего не подключено. Сигнал отражается полностью без сдвига по фазе. Вместе с короткозамкнутой нагрузкой она формирует границы диаграммы Смита;
• Короткозамкнутая нагрузка (Short) замыкает центральный проводник на экран и отражает сигнал полностью с инверсией фазы на 180°. Ее также применяют для имитации неисправностей и проверки реакции схемы на замыкание;
• Согласованная нагрузка (Load) поглощает весь падающий сигнал, имитируя бесконечную кабельную линию. Коэффициент отражения стремится к нулю — это нулевая точка калибровки.

Адаптеры для совместимости

Также набор решает еще одну практическую задачу — переход между разъемами «мама» и «папа» N-серии без дополнительного оборудования.

Два качественных переходника с разъемами N-male («папа» на «папу») и N-female («мама» на «маму») нужны для смены типа разъема в тракте. Это актуально, когда порт анализатора и тестируемый кабель имеют одинаковый тип, из-за чего их нельзя соединить напрямую. Адаптеры выполнены с той же точностью, что и нагрузки, поэтому вносимые потери минимальны и не искажают результат измерений.

Диапазон частот и область применения

Все комплектующие в наборе работают на частотах до 6000 МГц и совместимы с оборудованием базовых станций сотовых сетей GSM/3G/LTE, системами усиления, WiFi-оборудованием и измерительными приборами.

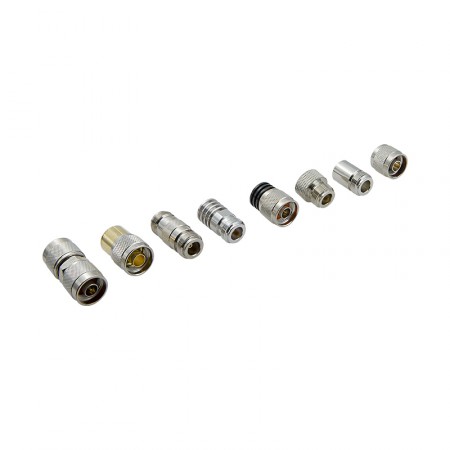

Восемь элементов с разъемами N-type охватывают все типы эталонов:

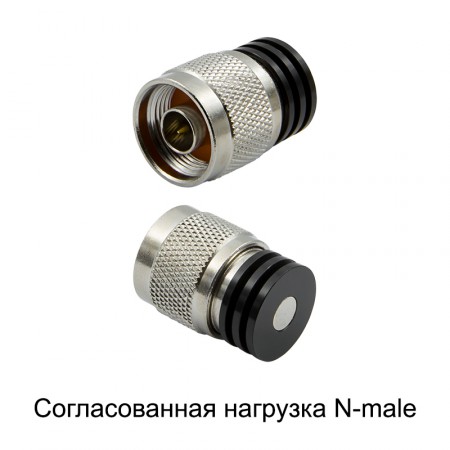

• Согласованная нагрузка N-male;

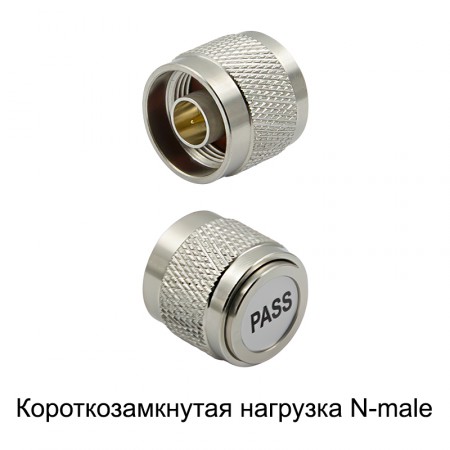

• Короткозамкнутая нагрузка N-male;

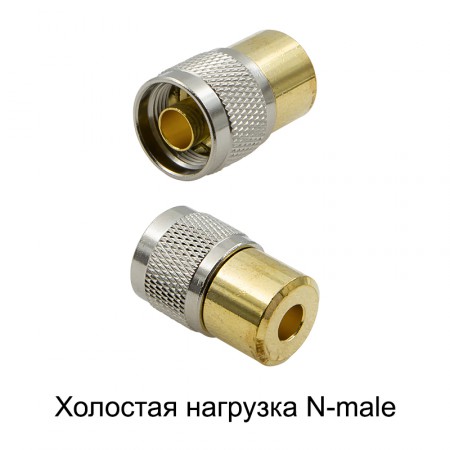

• Холостая нагрузка N-male;

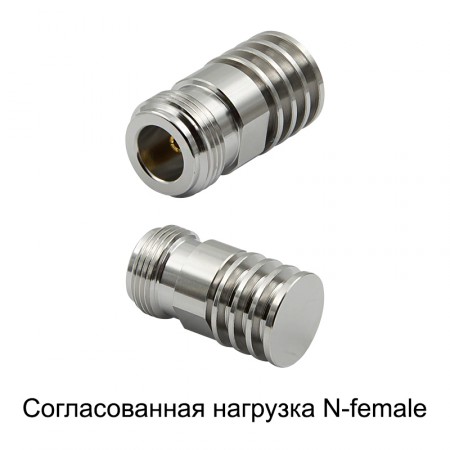

• Согласованная нагрузка N-female;

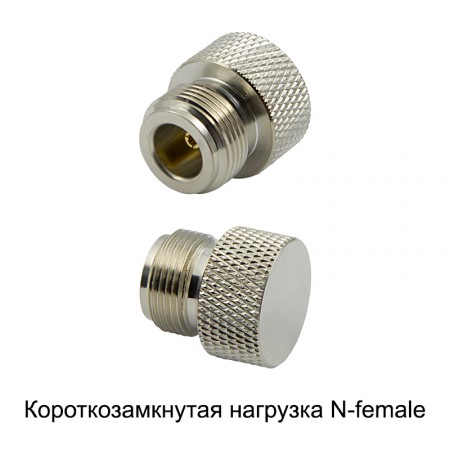

• Короткозамкнутая нагрузка N-female;

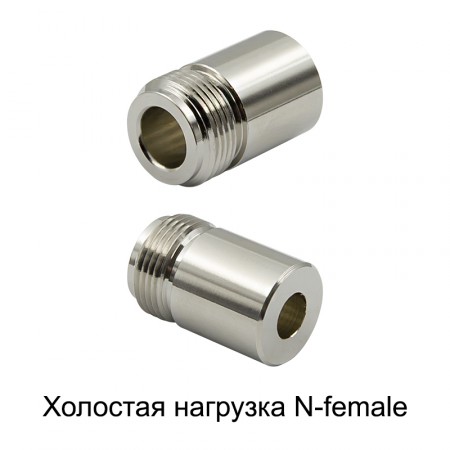

• Холостая нагрузка N-female;

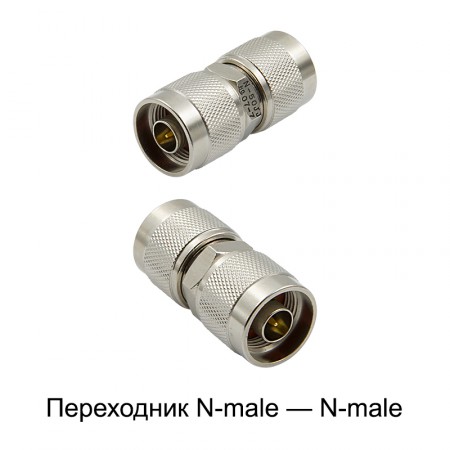

• Переходник N-male — N-male;

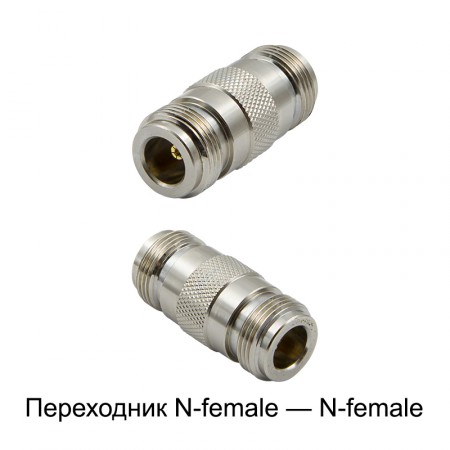

• Переходник N-female — N-female.

Если вы работаете преимущественно с портативными и компактными устройствами, используйте набор с калибровочными элементами SMA.

Чтобы купить набор, положите товар в корзину и оформите заказ на сайте. Задать вопросы можно через форму «Обратный звонок» или по телефону 8-800-3333-965.
