Портативный двухпортовый векторный анализатор цепей LiteVNA 64

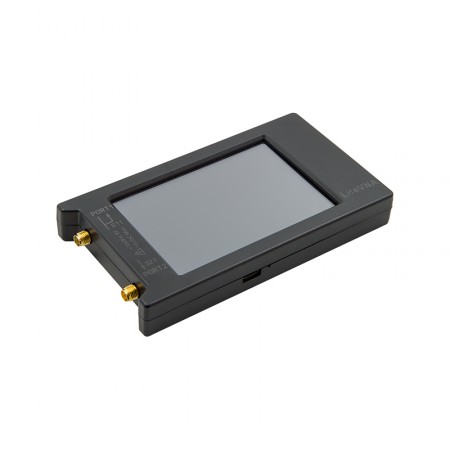

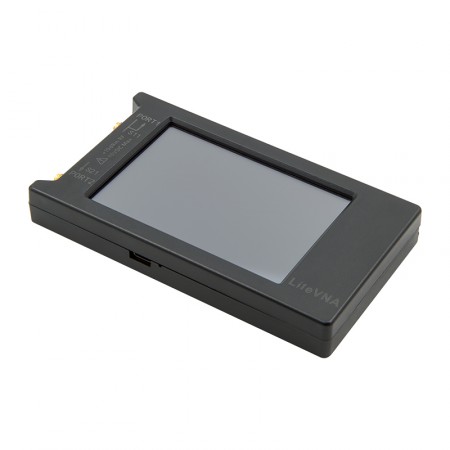

LiteVNA 64 — это миниатюрный векторный анализатор для исследования параметров S11 и S21 в диапазоне частот от 50 кГц до 6,3 ГГц. Прибор позволяет оценить КСВн комплектующих, затухание в кабельных трассах, фазу, задержку и многие другие параметры. Компактный корпус удобен для полевых исследований, а наличие полноценного ПО для компьютера превращает этот маленький прибор в полноценный тестовый стенд.

Для чего нужен векторный анализатор LiteVNA 64?

Двухпортовый векторный анализатор — важный инструмент любого инженера радиосистем. Прибор служит для измерения различных параметров активных устройств (радиостанций, усилителей, генераторов) и пассивных компонентов (кабелей, антенн, фильтров). В частности, портативные векторные анализаторы применяются инженерами для установки и пусконаладки антенных систем, диагностики оборудования, выполнения ремонтных работ, а также для проектирования и калибровки радиочастотных приборов.

Модель LiteVNA 64 является дальнейшим развитием популярных моделей NanoVNA и SAA2. Новинка вобрала в себя лучшие черты предшественников и получила улучшения, вдохновленные пожеланиями сообщества радиолюбителей. Прибор эффективно заменяет Arinst VNA-PR1 и более дорогие аналоги.

Прибор имеет два порта, что позволяет выполнить замеры S11 (через один разъем, измеряется отражение сигнала) и S21 (сквозной замер после прохождения сигнала через подключенный прибор). Для выполнения замеров прибор генерирует зондирующий сигнал, который подается на первый порт.

С помощью анализатора вы сможете:

• Определить коэффициент стоячей волны по напряжению (КСВн);
• Измерить потери в кабельной сборке;
• Оценить волновое сопротивление (импеданс);
• Откалибровать антенну или другое оборудование;
• Узнать прочие параметры любых радиочастотных устройств и комплектующих (например, фазу, проводимость, поглощение и т. п.).

Прибор производит измерения с высокой точностью в диапазоне частот от 50 кГц до 6300 МГц, охватывая, таким образом, все популярные стандарты беспроводной связи. Анализатор подходит для оценки и калибровки раций, приборов мобильной связи (GSM, 3G, LTE, 5G), комплектующих WiFi-сетей (2,4 и 5 ГГц) и устройств различных ISM-диапазонов.

Компактность и энергоэффективность устройства достигается использованием современной аппаратной базы. Производитель отмечает, что анализатор снабжен лишь одним ВЧ-смесителем, а для проведения измерительных операций используется продуманная внутренняя коммутация.

Удобное управление через ЖК-дисплей и программное обеспечение

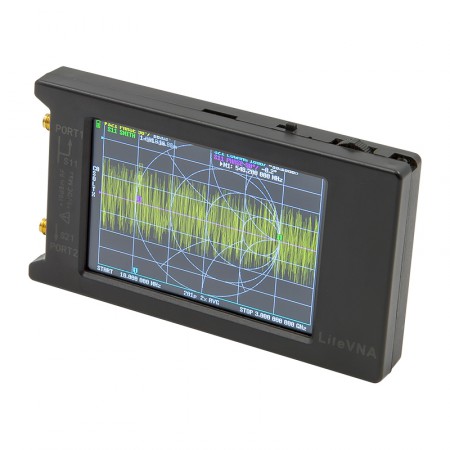

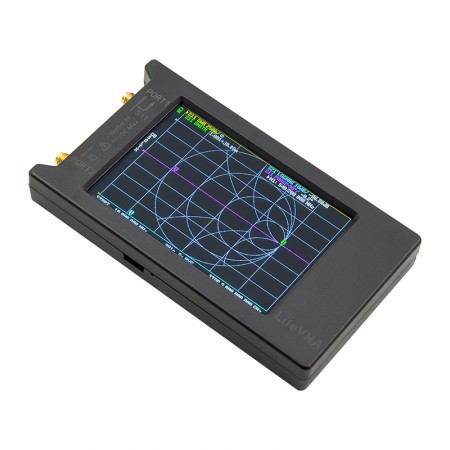

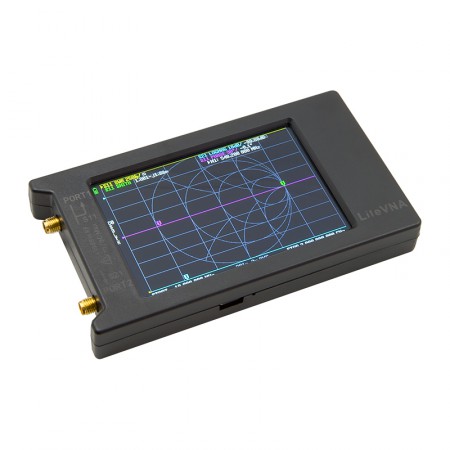

Для управления анализатором используется цветной 3,95-дюймовый экран с сенсорным управлением. Для более простого управления в комплект входит стилус, по форме напоминающий гитарный медиатор. LiteVNA 64 имеет разветвленное экранное меню, в котором можно настроить измеряемый частотный диапазон, изменить представление и графики, выбрать единицы и многое другое. Помимо сенсорного дисплея, для управления на корпусе предусмотрено колесико-джойстик. Скорость сканирования достигает 1001 точки в секунду, что обеспечивает быструю актуализацию данных.

Помимо управления через встроенный экран, прибор поддерживает программное обеспечение от NanoVNA, что позволяет использовать его на компьютерах под управлением Windows. Такой метод использования целесообразен для стационарных стендов и позволяет сэкономить на покупке настольных измерительных комплексов.

Помимо перечисленных особенностей, LiteVNA 64 предлагает пользователям:

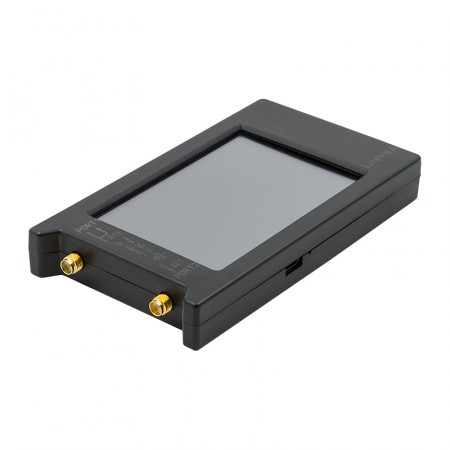

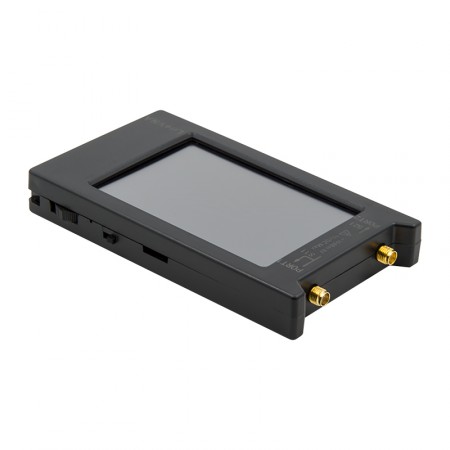

• Стандартные ВЧ-интерфейсы SMA-female с импедансом 50 Ом для подключения измеряемых активных и пассивных приборов;
• Слот MicroSD для выгрузки данных на карту памяти;

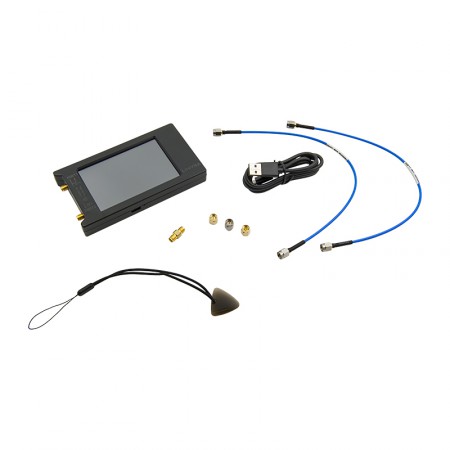

• Набор нагрузок и переходников (пигтейлов) для осуществления первоначальной калибровки;
• Встроенный аккумулятор емкостью 2000 мАч, обеспечивающий бесперебойную работу «в поле» в течение 2 часов;
• Универсальный порт USB Type-C для зарядки батареи или подключения анализатора к персональному компьютеру. Зарядка допускается от телефонных адаптеров 5В/1А, пауэрбанков или других источников питания с USB-портом.

LiteVNA 64 является миниатюрным исследовательским стендом, который умещается в вашем кармане! Чтобы заказать прибор, положите товар в корзину и оформите заказ на сайте. Мы ответим на ваши вопросы по телефону 8-800-3333-965!
