Портативный анализатор спектра с генератором TN SA Ultra

Цена: 33 000 р.
Скидка: По запросу
Категория: Инструмент
Наличие: Под заказ

Артикул: 3183

В корзину
В сравнение
  • Описание
  • Доставка
  • Отзывы (0)

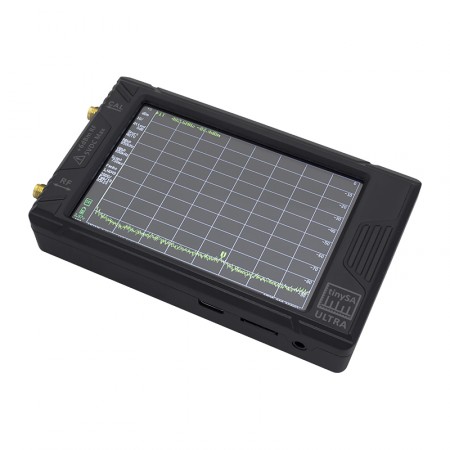

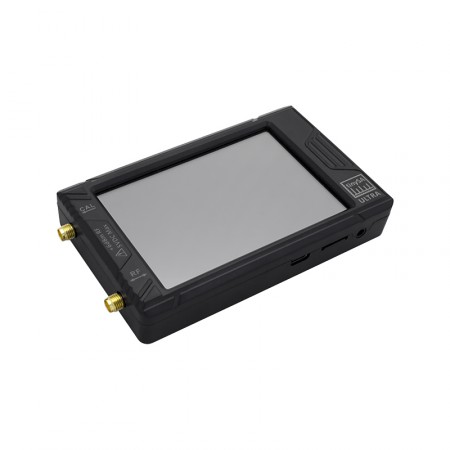

TinySA Ultra — многофункциональный анализатор спектра со встроенным генератором сигнала для выполнения радиоизмерений различного уровня сложности. Компактный прибор может использоваться как в лабораторных условиях, так и «в поле» для осуществления замеров в режиме реального времени. Модель Ultra исследует частотный диапазон до 6 ГГц, позволяя охватить как низкие частоты радиопередачи, так и более высокие сигналы сотовой связи, WiFi и других стандартов беспроводного соединения.

Возможности анализатора спектра TinySA Ultra

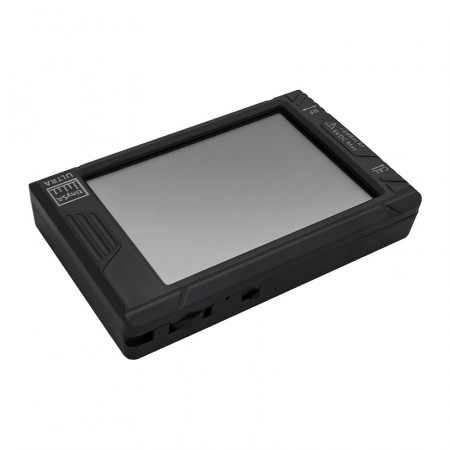

Анализатор управляется при помощи большого сенсорного цветного экрана (4″ с разрешением 480 x 320) с древовидным меню. При этом разработчик предусмотрел альтернативный способ управления при помощи колесика, расположенного на торцевой стороне прибора. Для удобства управления в комплекте имеется ремешок со стилусом, который выполнен в необычной форме гитарного медиатора.

По скорости работы TinySA Ultra не может заменить профессиональный анализатор спектра, однако разработчикам удалось реализовать в этом устройстве обширный функционал, с которым вряд ли могут потягаться аналоги. Вот лишь некоторые возможности, которые предлагает этот измерительный прибор:

  • Отображение графика частоты от 800 кГц до 800 МГц в стандартном режиме и до 6 ГГц в ультра-режиме. Анализатор может отображать и более высокие частоты (до 12 ГГц), однако на частотах свыше 6 ГГц происходит снижение точности показаний;
  • Встроенный малошумящий усилитель (МШУ) с коэффициентом 20 дБ, который полезен при работе с сигналами малой мощности;
  • Встроенный аттенюатор с автоматической или ручной настройкой в диапазоне 1–31 дБ. Аттенюатор рекомендуется использовать при работе с сигналами повышенной мощности (до 20 дБм). Невозможно одновременное использование аттенюатора и МШУ;
  • Наиболее точные показатели достигаются при уровне входного сигнала до -25 дБм;

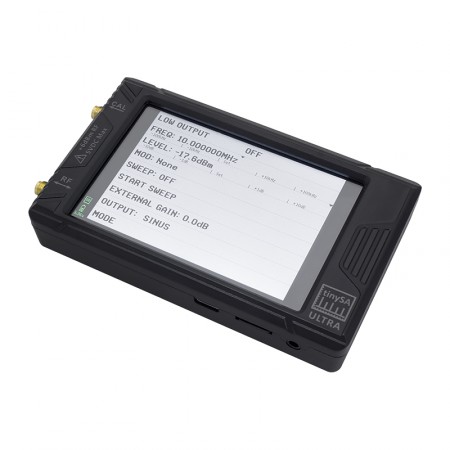

  • Генератор стандартных сигналов с настройкой выходной мощности от -110 дБм до -20 дБм (регулировка с шагом 1 дБм). На частоте до 800 МГц генератор производит синусоидальный сигнал, на частоте до 4,4 ГГц — меандр. В режиме высокой точности доступна генерация сигнала частотой до 5,4 ГГц, однако в этом случае возможно появление побочных сигналов на других частотах;
  • Вход анализатора спектра и выход генератора используют один и тот же физический порт RF. То есть одновременная работа анализатора и генератора невозможна;
  • Дополнительно имеется калибровочный генератор с выходной мощностью -35,6 дБм и частотой 1, 2, 4, 10, 15 или 30 МГц на выбор. Этот генератор использует отдельный выход CAL, который необходимо соединить с входом RF для осуществления первичной настройки и калибровки. С помощью встроенного генератора возможна калибровка на частоте до 5,34 ГГц (для калибровки на более высокой частоте требуется внешний генератор);

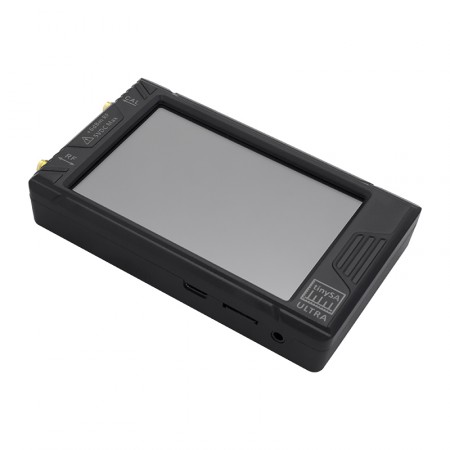

  • Слот для карты памяти MicroSD. С помощью карты памяти можно сохранить или загрузить текущие настройки прибора, а также выгрузить текущий график сигнала;
  • Разъем мини-джек для подсоединения наушников (анализатор поддерживает демодуляцию сигнала AM);
  • Порт USB Type-C для зарядки устройства, а также для подключения к компьютеру. Производитель предлагает приложения для Windows и Linux, во многом воспроизводящие функциональность, которая доступна через сенсорный экран.

Настройка анализатора и работа с устройством

Благодаря резистивному сенсорному экрану, настройка анализатора проста и понятная. На сайте продукта доступна подробная база знаний, разъясняющая назначение отдельных пунктов меню и возможностей прибора.

На экране прибора отображается график сигнала в выбранном диапазоне частот. В обычном режиме анализатор способен распознать сигнал мощностью -102 дБм. При включении усилителя этот порог снижается до -145 дБм. В настройках прибора, помимо самой измеряемой частоты, можно задать полосу разрешения (от 200 Гц до 850 кГц), систему измерения (дБм, дБмВ и др.) и другие параметры, влияющие на построение графика. Доступна настройка маркеров для быстрого поиска нужных значений и удобного перемещения между частотами.

За автономную работу анализатора отвечает встроенный аккумулятор емкостью 3000 мАч. Время беспрерывной автономной работы прибора составляет около 2 часов.

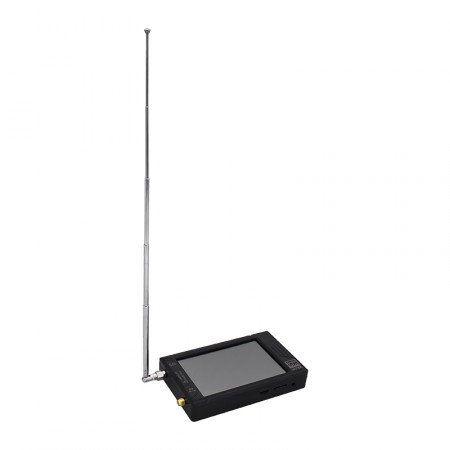

ВЧ-вход и выход калибровочного генератора представлены классическими разъемами SMA-female. В комплекте к аттенюатору идет телескопическая (выдвижная) антенна, которая при необходимости может быть заменена на направленную измерительную антенну. Также в комплект входят два пигтейла с разъемами SMA-male, переходник SMA-female — SMA-female и короткий USB-шнур для зарядки или подключения к компьютеру.

TinySA Ultra — это универсальный вспомогательный прибор для любого инженера, который часто измеряет радиочастотную обстановку или тестирует соответствующее оборудование. Это небольшое и практичное устройство способно в большинстве случаев заменить гораздо более дорогие и громоздкие измерительные комплексы!

Характеристики
Частотный диапазон 0,1–800 МГц (стандартный режим)
0,1–6000 МГц (режим Ultra)
Волновое сопротивление 50 Ом (при включенной аттенюации 10 дБ или более)
Динамический диапазон (при полосе пропускания с разрешением 30 кГц) 70 дБ
Разрешающие фильтры 0,2, 1, 3, 10, 30, 100, 300, 600, 850 кГц
Разрешение сканирования 51, 101, 145, 29, 450 точек
Скорость сканирования > 1000 точек
Время сканирования 0–350 МГц 165 мс
Время сканирования при минимальной развертке 14 мс
Встроенный аттенюатор 0–31 дБ (с шагом настройки 1 дБ)
Точка перехвата интермодуляционных искажений 3-го порядка (IIP3) 15 дБм (при выключенном аттенюаторе)
Точка компрессии по уровню 1 дБ -1 дБм (при выключенном аттенюаторе)
Разрешение детектора мощности 0,5 дБ
Линейность детектора мощности в зависимости от частоты 0–5,3 ГГц: ± 2 дБ
5,3–6,0 ГГц: ± 5 дБ
Абсолютная точность детектора уровня мощности после калибровки ± 2 дБ
Мощность встроенного МШУ 20 дБм
Уровень шума МШУ 5 дБ
Минимальный различимый сигнал с отключенным МШУ (@30 МГц, с полосой разрешения 30 кГц) -102 дБм
Минимальный различимый сигнал с включенным МШУ (@30 МГц, с полосой разрешения 200 кГц) -142 дБм
Средний уровень собственных шумов @100 МГц при выключенном МШУ: -153 дБм/Гц
при включенном МШУ: -169 дБм/Гц
Возрастание собственных шумов в режиме Ultra > 2,5 ГГц: 10 дБ
> 5,3 ГГц: 25 дБ
Фазовый шум при смещении 100 кГц: -90 дБ/Гц
при смещении 1 мГц: -120 дБ/Гц
Максимальная входная мощность при выключенном аттенюаторе 6 дБм
Максимальная кратковременная входная мощность при аттенюации 30 дБ 20 дБм
Максимальная рекомендуемая мощность при работе аттенюатора в автоматическом режиме 0 дБм
Выходная мощность генератора стандартных сигналов от -110 до -20 дБм (с шагом 1 дБм)
Тип генерируемого сигнала 0,1–800 МГц: синусоидальный сигнал с уровнем гармоник < -40 дБ
> 800 МГц: режим Cleanest signal (меандр на частоте до 4,4 ГГц с грубой настройкой частоты и низкой точностью выходного сигнала)
> 800 МГц: режим Highest accuracy (максимальное подавление гармоник на частоте до 5,4 ГГц, высокое разрешение по частоте и высокая точность выходного сигнала)
Уровень точности генератора @800 МГц ± 2 дБ в диапазоне от -72 дБм до -18 дБм
точность существенно снижается на отметках -72 дБм и -110 дБм
Разрешение выходной частоты 57,2 Гц
Дополнительная настройка частоты модулирующего сигнала AM и FM AM: 50 Гц – 5 кГц
FM: 50 Гц – 1 кГц
доступен режим ГКЧ в выбранном диапазоне
Глубина модуляции AM от 10% до 100%
Девиация частоты FM 1–300 кГц
Мощность калибровочного генератора (выход CAL) -35,6 дБм
Форма сигнала калибровочного генератора меандр
Доступные частоты калибровочного генератора 1, 2, 4, 10, 15, 30 МГц
ЖК-дисплей 4″ (480 x 320), цветной, сенсорный (резистивный)
Порты и интерфейсы 1 x SMA-female (вход анализатора и выход генератора стандартных сигналов)
1 x SMA-female (выход калибровочного генератора)
1 x Mini-Jack 3,5 мм (для наушников)
1 x USB Type-C (зарядка аккумулятора и подключение к ПК)
1 x MicroSD (для карты памяти)
Максимальное напряжение питания
Аккумулятор 3000 мАч
Время работы от аккумулятора 2 ч
Размер 120 x 72 x 22 мм
Вес 174 г

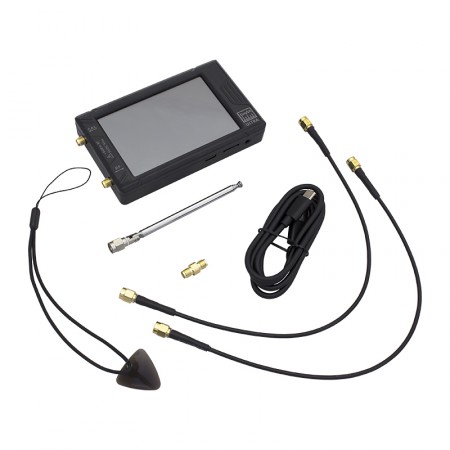

Комплектация анализатор TinySA Ultra

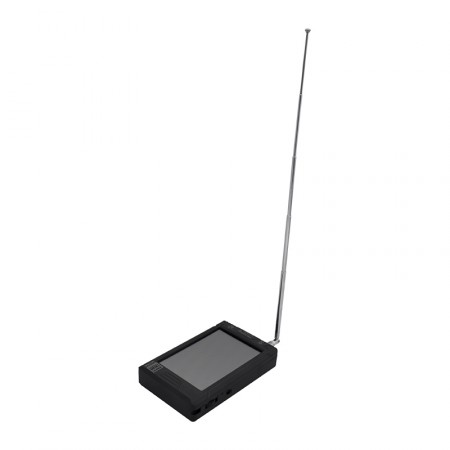

телескопическая антенна
2 пигтейла SMA-male — SMA-male
1 переходник SMA-female — SMA-female
кабель USB-A — USB Type-C
ремешок со стилусом
